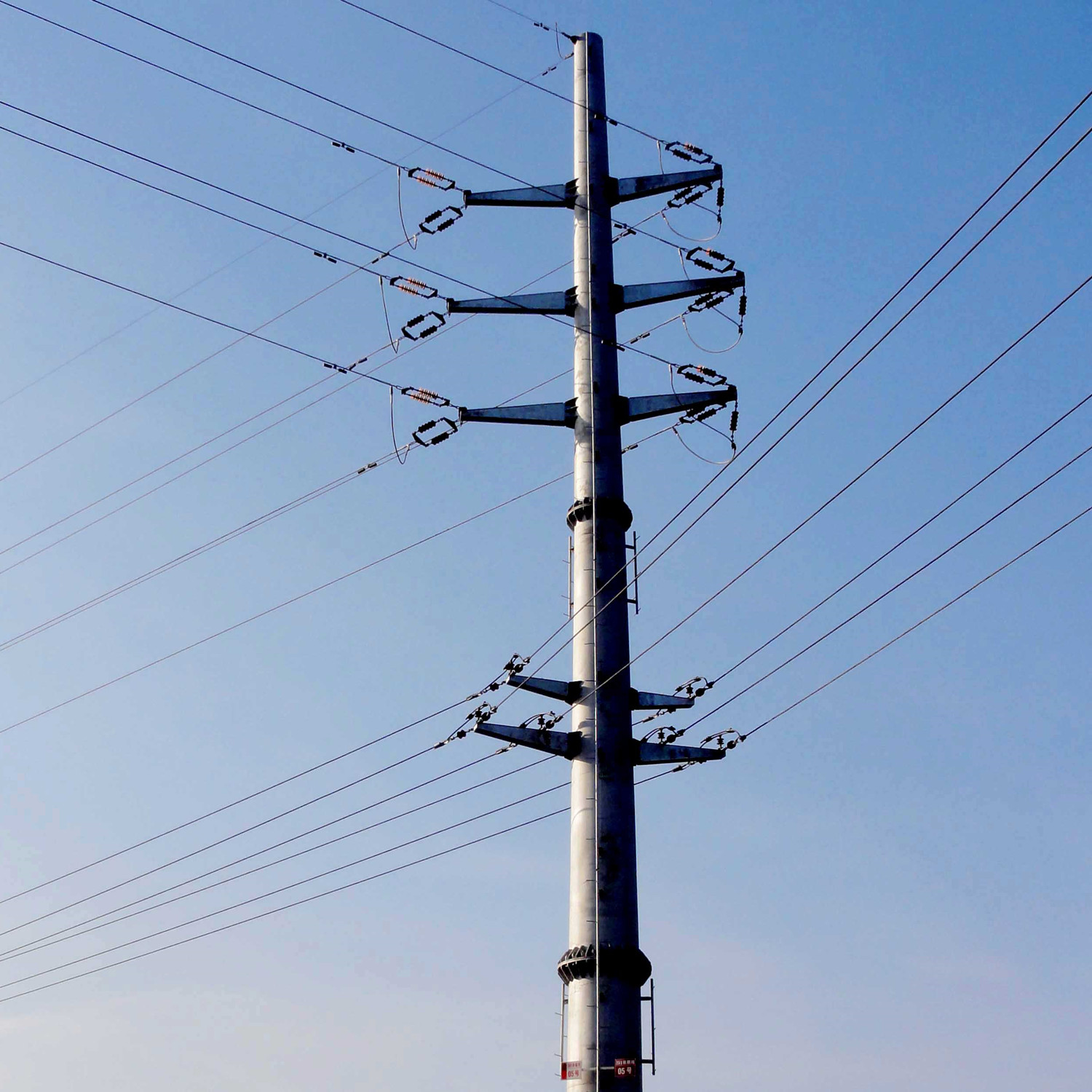

Transmissielyn gegalvaniseerde staal Tubular Pole 10KV te 500KV
April 11, 2018
Krag transmissie lyn staal toring inspeksie en toetse, verpakking,Vervoer
April 15, 2018

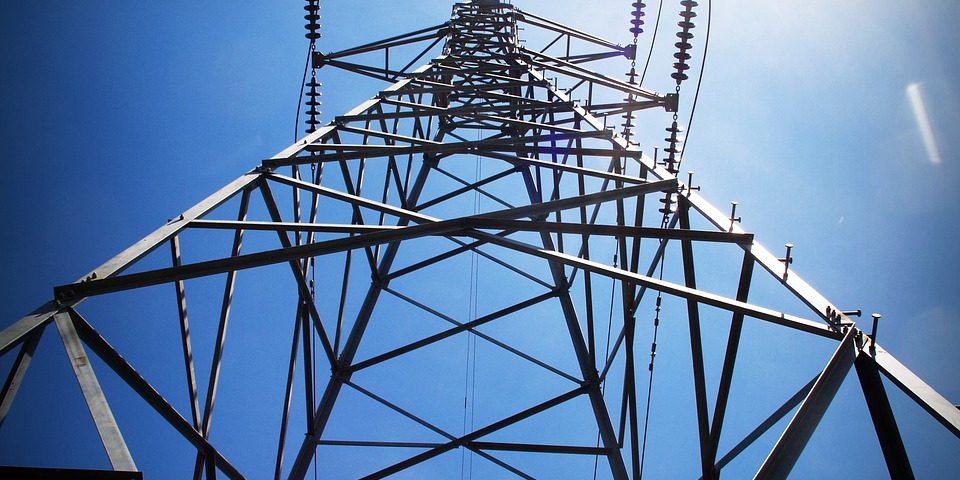

400KV transmissielyn toring Onttrekkings
Na aanleiding van die toekenning van die kontrak en voor waarin die torings, die Kontrakteur sal die werkgewer met alle draad klaring tekeninge en alle berekeninge uitgevoer vir lid grootte verstrek, insluitend oorbodig. Na goedkeuring van lid grootte en voor versinsel die Kontrakteur sal die werkgewer voorsien tekeninge van al winkel besonderhede, insluitend die vervaardiging van kaarte, oprigting diagramme en rekeninge van materiaal en grendel lyste vir goedkeuring.
Enige werk geplaas in die winkel vir vervaardiging voor die ontvangs van die winkel tekeninge deur die werkgewer goedgekeur, is geheel en al op eie risiko Kontrakteur se.
Alle beskrywings op tekeninge moet in Engels.
Die metrieke stelsel sal gebruik word vir alle tekeninge, dokumente en materiaal te verstrek.
Die Kontrakteur sal verantwoordelik wees vir die korrektheid van dimensies en besonderhede oor die produksie tekeninge. Goedkeuring van die detail tekeninge deur die Werkgewer sal nie verlig die Kontrakteur van hierdie verantwoordelikheid.
Die Kontrakteur sal volledige oprigting tekeninge en winkel detail tekeninge voor te berei, wat sal bevat, maar nie beperk tot, die volgende inligting:
'n) Plek en oriëntasie van elke 400kV transmissielyn staaltoring lid.
b) aantal, tipes en groottes van al bevestiging.
c) grootte, tipe materiaal en gewig van elke toring lid.
d) 'N Volledige tabulering van die 400KV Rooster staaltoring basis dimensies vir elke moontlike toring hoogte insluitend alle kombinasies van been uitbreidings. Dit tabulering sal die volgende dimensies insluit om duidelik te definieer en te merk werk punte op die staal:
– Dwars afstand van longitudinale 400KV Lattice toring middellyn te hak by been.
– Longitudinale afstand van dwars toring middellyn te hak been.
– Diagonale afstand vanaf toring middellyn te hak been.
– Hip en gesig hange van oordrag Lattice staaltoring bene.
Hierdie dimensies moet by naby grondvlak en bo-op stomp vlak sodat hulle kan gebruik word om plekke fondamente 'check.
e) A tabulering van die vertikale afstand van die teoretiese graad lyn na die top oppervlak van die horisontale stut vir al been uitbreidings.
