Ontleding van transmissielyntoring onderhewig aan windlading

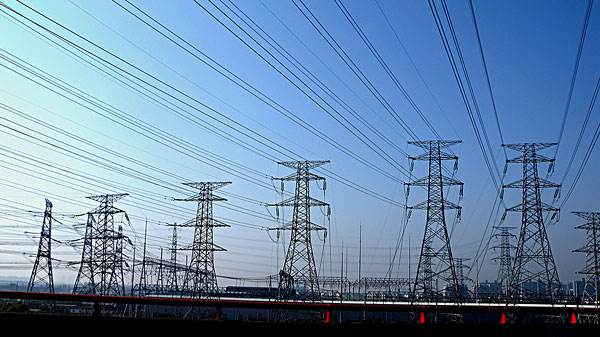

Transmissielyntorings is noodsaaklik vir die werking van elektriese roosters, aangesien hulle oorhoofse kraglyne ondersteun wat elektrisiteit oor lang afstande oordra. Die ontwerp van hierdie torings behels die versekering dat hulle verskillende omgewingsladings kan weerstaan, met windlading een van die mees kritieke. Windbelasting kan aansienlike kragte en oomblikke op die toringstruktuur veroorsaak, wat moontlik tot strukturele mislukking kan lei as dit nie behoorlik verreken word nie. Hierdie omvattende ontleding sal die teoretiese agtergrond ondersoek, Ontwerp oorwegings, en praktiese benaderings vir die ontleding van transmissielyntorings onder windlading.

1. Inleiding tot windlading op transmissielyntorings

Windlading op transmissielyntorings is 'n kritieke faktor in hul ontwerp en ontleding. Die wind oefen kragte uit op die toringkomponente, wat geëvalueer moet word om strukturele integriteit en diensbaarheid te verseker. Windladings wissel met windspoed, Rigting, toring hoogte, en geografiese ligging, Maak die analise kompleks.

Transmissielyntorings is tipies hoog, skraal strukture wat aansienlik deur windkragte beïnvloed kan word. Hierdie torings moet ontwerp word om statiese en dinamiese windbelasting te weerstaan, stabiliteit en veiligheid gedurende hul lewensduur te verseker.

2. Grondbeginsels van windlading

Om windlading te verstaan, behels die begrip van die basiese beginsels van winddruk en hoe dit met strukture in wisselwerking tree. Die winddruk op 'n struktuur kan uitgedruk word as:

=0.5⋅⋅2⋅⋅P=0.5⋅ρ⋅V2⋅Cd​⋅A

waar:

• $P$ = Winddruk
• $\rho$ = Lugdigtheid (tipies 1.225 kg/m³ op seevlak)
• $V$ = Windsnelheid
• Cd​ = Sleurkoëffisiënt
• $A$ = Geprojekteerde oppervlakte van die struktuur

windspoed ($V$) is 'n kritieke parameter, dikwels gemeet op 'n verwysingshoogte en aangepas vir die werklike hoogte van die struktuur met behulp van toepaslike profiele.

3. Ontwerp Windsnelheid

Die ontwerp windspoed word bepaal op grond van:

• Geografiese ligging: Windspoeddata van weerstasies, dikwels gegee vir verskillende terugkeerperiodes (bv, 50 jaar, 100 jaar).
• Terrein ruwheid: Die ruwheid van die terrein beïnvloed windspoedprofiele. Oop terrein en stedelike gebiede het verskillende profiele.
• Hoogte bo die grond: Windspoed neem toe met hoogte, en hierdie variasie word beskryf deur windspoedprofiele of blootstellingskategorieë.

Standaarde soos ASCE 7 en OVK 60826 Verskaf riglyne vir die bepaling van ontwerp windsnelhede gebaseer op hierdie faktore.

4. Aërodinamiese eienskappe

Transmissielyn torings, tipies roosterstrukture, het spesifieke aërodinamiese eienskappe. Die sleurkoëffisiënt (Cd​) hang af van die vorm en oriëntasie van die toringlede. Roostertorings het gewoonlik laer sleurkoëffisiënte in vergelyking met soliede strukture as gevolg van hul oop raamwerk, wat wind toelaat om deur te gaan.

5. Statiese en dinamiese windbelasting

Windladings kan in statiese en dinamiese komponente geklassifiseer word:

• Statiese windlading: Die bestendige winddruk wat op die struktuur inwerk.
• Dinamiese windlading: Veroorsaak deur windstorms en turbulensie, wat lei tot wisselende kragte.

Dinamiese windbelasting kan vibrasies in die struktuur veroorsaak, wat noukeurig ontleed moet word om resonansie en moegheid te voorkom.

6. Strukturele analise

Die strukturele analise van 'n transmissielyn toring onder wind laai behels verskeie stappe:

6.1 Modellering van die toring

Skep 'n gedetailleerde 3D-model van die toring met behulp van sagteware soos SAP2000, ANSYS, of STAAD.Pro. Die model bevat alle strukturele elemente, gewrigte, en verbindings.

6.2 Laai toepassing

Die toepassing van windbelasting op die model behels:

• Statiese analise: Die toepassing van die berekende winddruk as statiese vragte op die struktuur.
• Dinamiese analise: Met inagneming van die wisselende aard van windbelasting, gebruik dikwels windspektra of tydgeskiedenisanalise.

6.3 Eindige Element Analise (FEA)

Eindige Element Analise (FEA) word gebruik om die stresverspreiding te evalueer, vervormings, en stabiliteit van die toring onder windlading. FEA bied gedetailleerde insigte in die strukturele reaksie, Identifisering van kritieke gebiede en potensiële mislukkingspunte.

7. Dinamiese effekte en vibrasie-analise

Dinamiese effekte is van kardinale belang in windladinganalise, aangesien wind-geïnduseerde vibrasies kan lei tot strukturele moegheid en mislukking. Dit sluit in:

• Natuurlike frekwensie-analise: Om te verseker dat die toring se natuurlike frekwensies nie saamval met die frekwensies van windstote nie.
• Dempingsmeganismes: Inkorporeer dempingstoestelle (bv, gestemde massa dempers) om vibrasies te verminder.

8. Ontwerp en grootte van lede

Elke strukturele lid moet ontwerp word om die maksimum verwagte windbelasting te weerstaan sonder om te buig of op te lewer. Dit behels:

• Afdeling Eienskappe: Die keuse van toepaslike deursnee-vorms en -groottes.
• Materiaal seleksie: Gebruik materiale met voldoende sterkte en duursaamheid.
• Verbindings ontwerp: Verseker dat verbindings vragte effektief kan oordra sonder versuim.

9. Stigting Ontwerp (Vervolg)

Die grondslag van 'n transmissielyn toring moet ontwerp word om voldoende stabiliteit te bied teen die kragte en oomblikke wat deur windlading veroorsaak word. Belangrike oorwegings sluit in:

• Grond eienskappe: Geotegniese ondersoeke te doen om die drakrag en skuifsterkte van die grond te bepaal.
• Stigting Tipe: Die keuse van die toepaslike fondamenttipe (bv, vlak fondamente, stapel fondamente) gebaseer op grondtoestande en vragvereistes.
• Omkeer en glyweerstand: Om te verseker dat die fondament die omkeermoment en glykragte kan weerstaan. Dit kan behels dat die fondamentdiepte verhoog word, Gebruik groter voetstukke, of ankers byvoeg.
• Laai verspreiding: Verseker dat vragte eweredig versprei word om differensiële vestiging te voorkom.

10. Kode nakoming

Transmissielyntorings moet voldoen aan relevante nasionale en internasionale kodes en standaarde. Hierdie standaarde bied riglyne vir windladingberekeninge, strukturele ontwerp, en veiligheidsfaktore. Sommige algemene standaarde sluit in:

• ASCE 7-22: “Minimum ontwerpladings en gepaardgaande kriteria vir geboue en ander strukture” deur die American Society of Civil Engineers.
• OVK 60826: “Ontwerp Kriteria van oorhoofse transmissielyne” deur die Internasionale Elektrotegniese Kommissie.
• Eurocode EN 1991-1-4: “Aksies op strukture - Windaksies” deur die Europese Komitee vir Standaardisering.

11. Veiligheidsfaktore

Veiligheidsfaktore word toegepas om onsekerhede in windladingvoorspellings te verreken, materiaal eienskappe, en konstruksie kwaliteit. Hierdie faktore verseker dat die struktuur veilig bly onder uiterste toestande. Tipiese veiligheidsfaktore sluit in:

• Laai faktore: Toegepas op windbelasting om onsekerhede in windspoeddata en aërodinamiese effekte te dek.
• Materiële faktore: Toegepas op materiële sterk punte om rekening te hou met veranderlikheid in materiaaleienskappe en vervaardigingsprosesse.
• Kombinasie faktore: Word gebruik wanneer verskillende soorte vragte gekombineer word (bv, wind, dooie vragte, lewendige vragte) om konserwatiewe ontwerp te verseker.

12. Gevallestudie: Windladingsanalise van 'n transmissielyntoring

Om die ontledingsproses te illustreer, Kom ons kyk na 'n gevallestudie van 'n transmissielyntoring wat onderhewig is aan windlading.

12.1 Toring beskrywing

• Hoogte: 50 meter
• tipe: Tralie staal toring
• plek: Kusgebied met hoë windsnelhede
• Ontwerp Windsnelheid: 45 m / s (gebaseer op plaaslike windspoeddata en terugkeerperiode)

12.2 Berekening van windlading

Gebruik die formule vir winddruk:

=0.5⋅⋅2⋅⋅P=0.5⋅ρ⋅V2⋅Cd​⋅A

veronderstelling:

• Lugdigtheid ($\rho$) = 1.225 kg/m³
• Sleurkoëffisiënt (Cd​) = 1.2 (vir roosterstrukture)
• Wind spoed ($V$) = 45 m / s

Die winddruk aan die bokant van die toring is:

=0.5⋅1.225⋅(45)2⋅1.2P=0.5⋅1.225⋅(45)2⋅1.2
≈1484 N/m2P≈1484 N/m2

12.3 Strukturele modellering en analise

• Modellering: 'N 3D-model van die toring word geskep met behulp van eindige elementsagteware.
• Laai toepassing: Windladings word toegepas as statiese druk op die toringlede.
• Dinamiese analise: Wind-geïnduseerde vibrasies word ontleed met behulp van tydgeskiedenisanalise en spektrale metodes.

12.4 Resultate en bespreking

• Stres verspreiding: Die FEA-resultate toon hoë streskonsentrasies by die gewrigte en stutlede.
• Deformasie: Die toring vertoon maksimum afbuiging aan die bokant, binne aanvaarbare perke.
• Natuurlike frekwensies: Die natuurlike frekwensie-analise dui geen resonansieprobleme aan met verwagte windvlasfrekwensies nie.
• Stigting stabiliteit: Die fondamentontwerp word bekragtig om omkeer- en glykragte te weerstaan.

13. Gevorderde oorwegings

13.1 Windtonnel toets

Vir kritieke projekte, Windtonneltoetse kan meer akkurate data verskaf oor winddruk en aërodinamiese gedrag. Skaalmodelle van die toring word onder beheerde windtoestande getoets om kragte en oomblikke te meet.

13.2 Berekeningsvloeistofdinamika (CFD)

CFD -simulasies bied gedetailleerde insigte in windvloeipatrone rondom die toring. Hierdie simulasies help om gebiede met hoë winddruk en potensiële aërodinamiese verbeterings te identifiseer.

13.3 Moegheid analise

Herhaalde wind-geïnduseerde vibrasies kan lei tot moegheidsmislukking by strukturele lede. Moegheidsanalise evalueer die kumulatiewe skade gedurende die verwagte lewensduur, verseker duursaamheid en betroubaarheid.

14. Afsluiting

Die ontleding van transmissielyntorings onder windlading is 'n ingewikkelde, maar noodsaaklike taak om hul veiligheid en stabiliteit te verseker. Die proses behels die begrip van windkenmerke, Berekening van windbelasting, Modellering van die struktuur, en die uitvoer van beide statiese en dinamiese ontledings. Voldoening aan relevante kodes en standaarde, saam met die toepassing van veiligheidsfaktore, verseker 'n konserwatiewe en betroubare ontwerp. Gevorderde tegnieke soos windtonneltoetse en CFD-simulasies bied bykomende insigte vir die optimalisering van toringprestasie.
