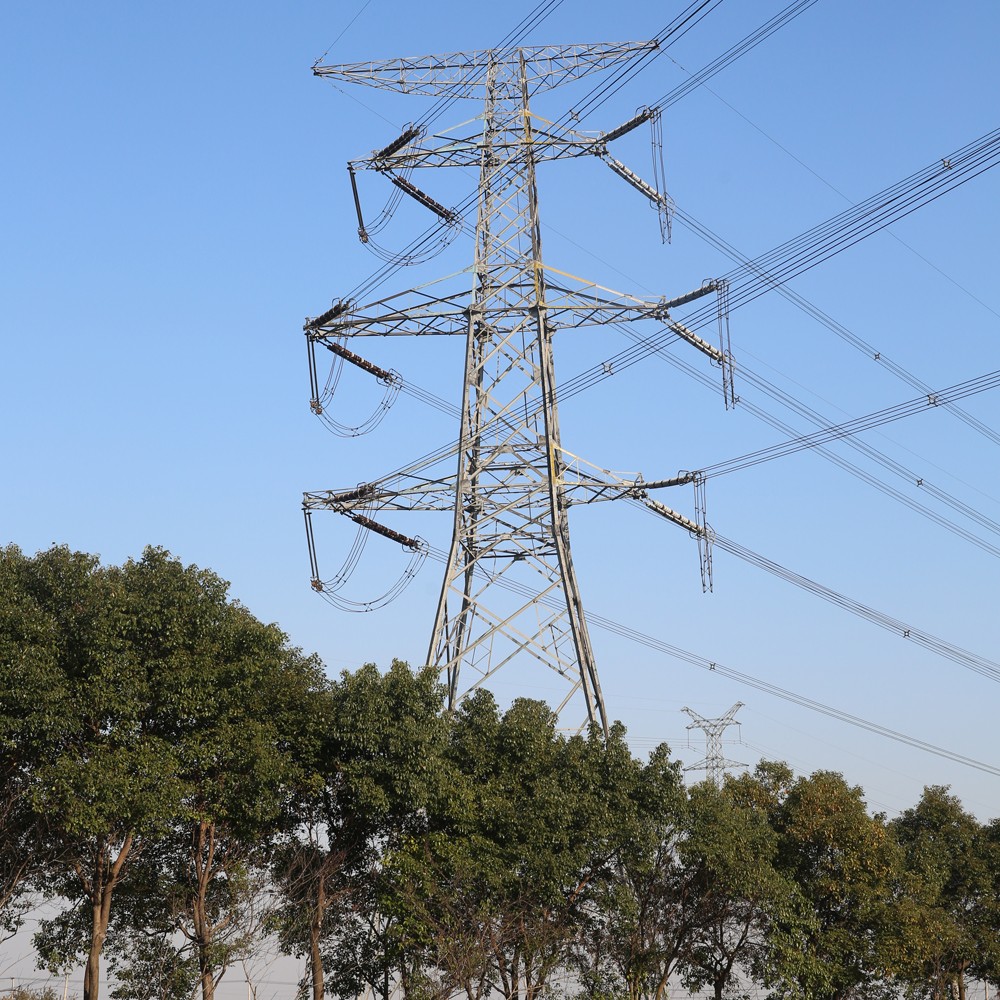

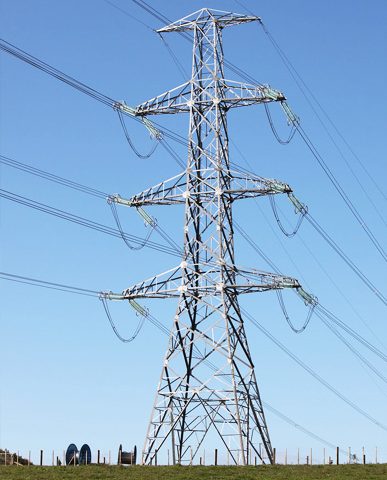

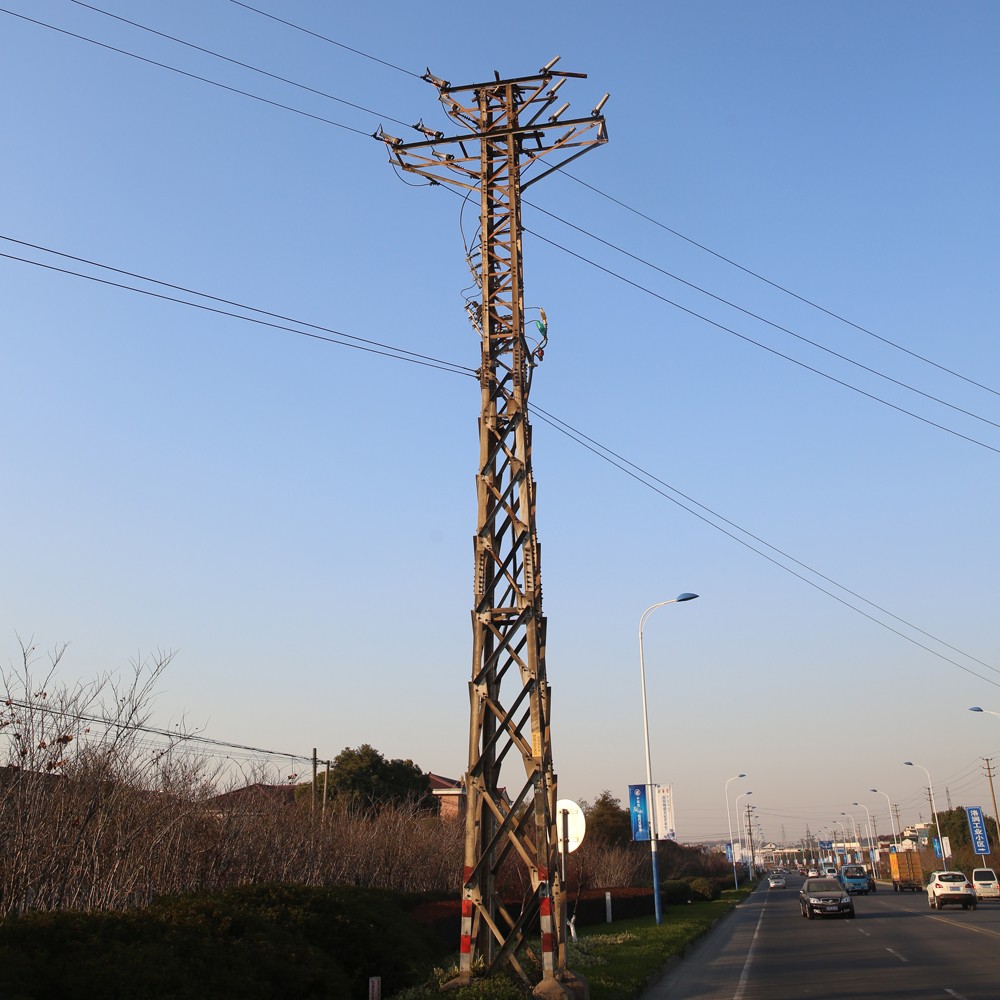

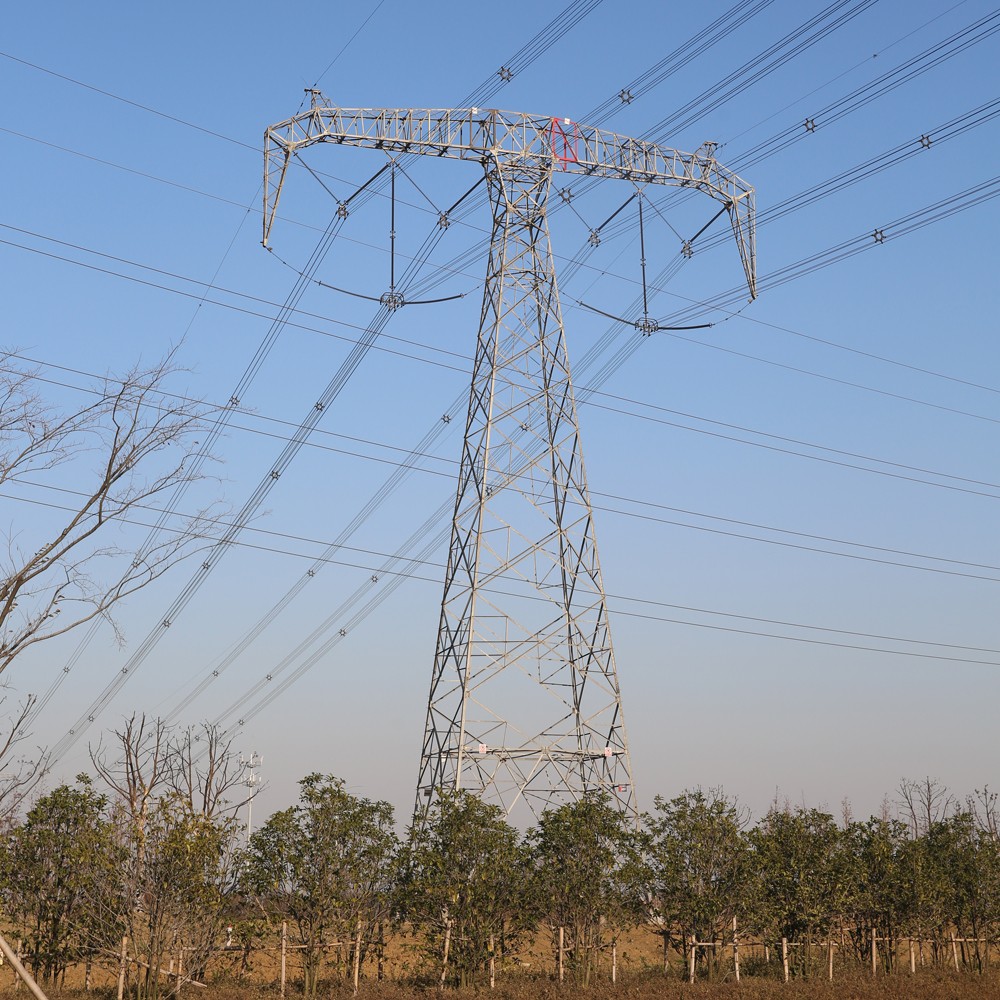

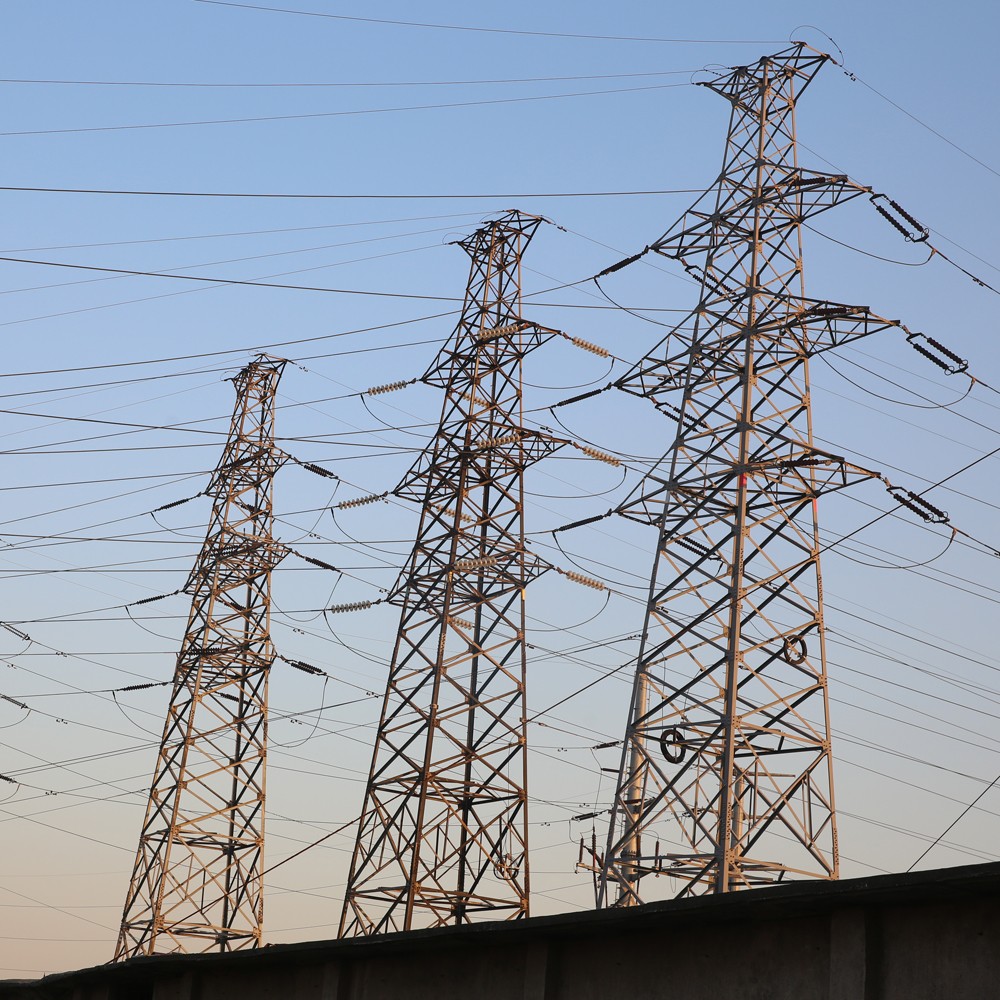

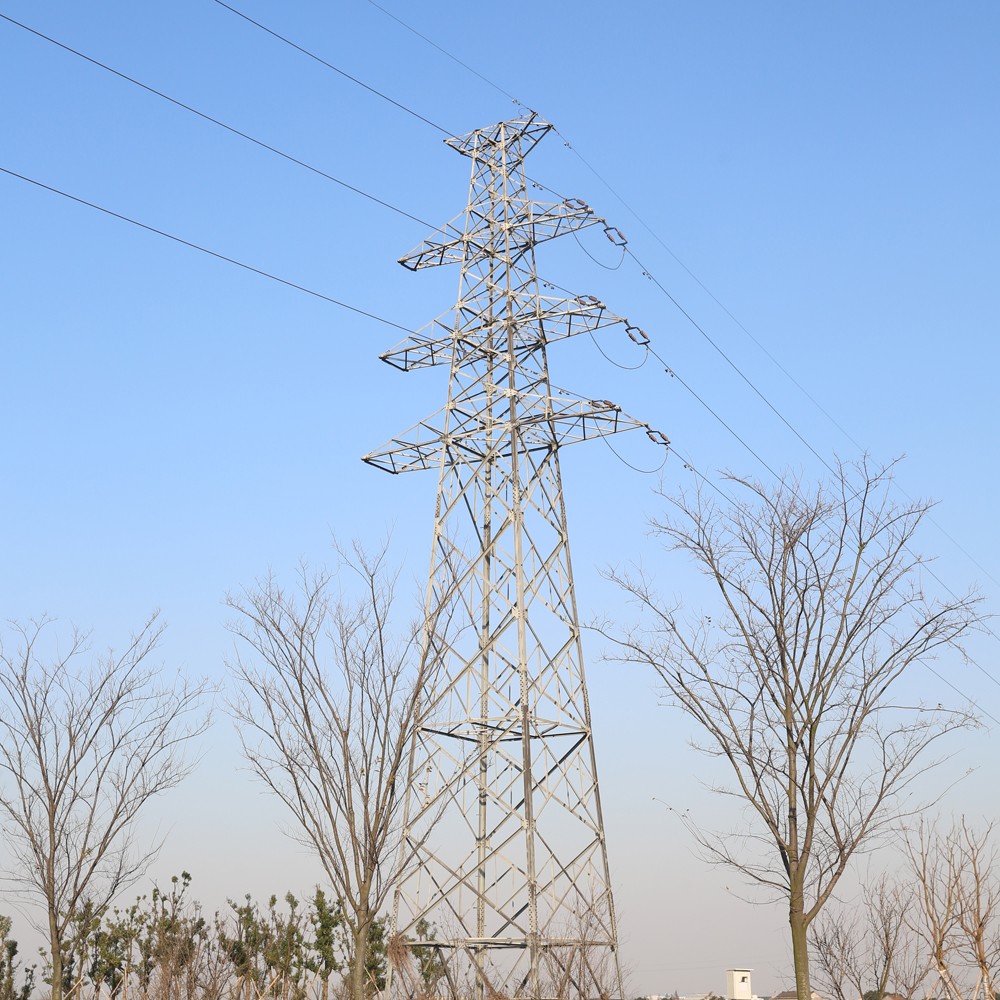

Spesifikasie van engel elektriese transmissielyn toring
ontwerp | |||||
1. spanning graad | onder 500KV | ||||
struktuur Steel | |||||
Hoëtreksterktestaal | Sagte staal | ||||
2. graad | GB1591: Q345B, Q345C,Q3455D | GB700: Q235B, Q235C,Q235D | |||
EN10025:S355JR, S355J0, S355J2 | EN10025:S235JR,S235J0, S235J2 | ||||
ASTM A572 Gr50 | ASTM A36 | ||||
3. spanning krag (MPA) | 470~ 630 MPa | 360~ 510 MPa | |||
4.opbrengs krag (t≤16mm) (MPA) | 345 MPA | 235 MPA | |||
5. verlenging (%) | 20 | 24 | |||
6. Sharpy V-notch Toets | 27J(20° C) | Q345B / S355JR | 27(20° C) | Q235B / S235JR | |
27(0° C) | Q345C / S355J0 / A572 Gr50 | 27(0° C) | Q235C / S235J0 / A36 | ||
27(-20° C) | Q345D / S355J2 | 27(-20° C) | Q235D / S235J2 | ||
boute & neute | |||||
7. graad | graad 4.8, 6.8, 8.8 | ||||
8. Standaarde vir meganiese eienskappe | |||||
8.1 boute | ISO 898-1 | ||||
8.2 neute | ISO 898-2 | ||||
8.3 ringe | ISO 6507-1 | ||||
9. Standaarde vir Dimensies | |||||
9.1 boute | DIN7990 / DIN931 / DIN933 | ||||
9.2 neute | ISO4032 / ISO4034 | ||||
9.3 ringe | DIN7989 / DIN127B / ISO7091 | ||||
merk | |||||
10. Metode van nasien van die lede | Hidrouliese pers Stamping | ||||
sweiswerk | |||||
11. metode | CO2 Beskerm Boogsweis & Onderwater Boogsweis(SAW) | ||||
12. Standard | AWS D1.1 | ||||
galvanisering | |||||
13. Galvaniseren standaard van staal afdelings | ISO 1461 of ASTM A123 | ||||
14. Galvaniseren standaard van boute en moere | ISO 1461 of ASTM A153 | ||||
toets | |||||
15. fabriek toets | trektoets, elemente analise, Sharpy V-notch toets(impak toets), koue buig, Preece toets, hamer toets | ||||
16. tipe toets | tipe toets(OVK 60652:2002) |
