تحليل برج خط النقل المعرض لتحميل الرياح

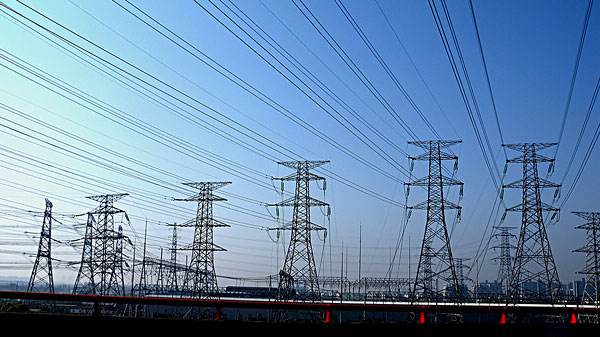

أبراج خطوط النقل حيوية لعمل الشبكات الكهربائية, لأنها تدعم خطوط الطاقة العلوية التي تنقل الكهرباء عبر مسافات طويلة. يتضمن تصميم هذه الأبراج التأكد من قدرتها على تحمل الأحمال البيئية المختلفة, مع كون تحميل الرياح أحد أهم الأحمال. يمكن أن تسبب أحمال الرياح قوى ولحظات كبيرة على هيكل البرج, يحتمل أن يؤدي إلى فشل هيكلي إذا لم يتم حسابه بشكل صحيح. سوف يستكشف هذا التحليل الشامل الخلفية النظرية, اعتبارات التصميم, والأساليب العملية لتحليل أبراج خطوط النقل تحت تحميل الرياح.

1. مقدمة في تحميل الرياح على أبراج خطوط النقل

يعد تحميل الرياح على أبراج خطوط النقل عاملا حاسما في تصميمها وتحليلها. تؤثر الرياح بقوة على مكونات البرج, التي يجب تقييمها لضمان السلامة الهيكلية وإمكانية الخدمة. تختلف أحمال الرياح مع سرعة الرياح, اتجاه, ارتفاع البرج, والموقع الجغرافي, جعل التحليل معقدا.

أبراج خط النقل عادة ما تكون طويلة, الهياكل النحيلة التي يمكن أن تتأثر بشكل كبير بقوى الرياح. يجب تصميم هذه الأبراج لمقاومة أحمال الرياح الثابتة والديناميكية, ضمان الاستقرار والسلامة طوال فترة خدمتهم.

2. أساسيات تحميل الرياح

يتضمن فهم تحميل الرياح استيعاب المبادئ الأساسية لضغط الرياح وكيفية تفاعله مع الهياكل. يمكن التعبير عن ضغط الرياح على الهيكل على الصورة::

= 0.5⋅⋅2⋅⋅P=0.5⋅ρ⋅V2⋅Cد​⋅ا

أين:

• $P$ = ضغط الرياح
• $\rho$ = كثافة الهواء (عادة 1.225 كجم/متر مكعب عند مستوى سطح البحر)
• $V$ = سرعة الرياح
• Cد​ = معامل السحب
• $ا$ = المساحة المسقطة للهيكل

سرعة الرياح ($V$) هي معلمة حرجة, غالبا ما يتم قياسه عند ارتفاع مرجعي وتعديله للارتفاع الفعلي للهيكل باستخدام ملفات التعريف المناسبة.

3. تصميم سرعة الرياح

يتم تحديد سرعة الرياح التصميمية بناء على:

• الموقع الجغرافي: بيانات سرعة الرياح من محطات الأرصاد الجوية, غالبا ما تعطى لفترات عودة مختلفة (مثلا, 50 سنوات, 100 سنوات).
• خشونة التضاريس: تؤثر خشونة التضاريس على ملامح سرعة الرياح. التضاريس المفتوحة والمناطق الحضرية لها ملامح مختلفة.
• الارتفاع فوق سطح الأرض: تزداد سرعة الرياح مع الارتفاع, ويتم وصف هذا الاختلاف من خلال ملفات تعريف سرعة الرياح أو فئات التعرض.

معايير مثل ASCE 7 و IEC 60826 تقديم إرشادات لتحديد سرعات الرياح التصميمية بناء على هذه العوامل.

4. الخصائص الديناميكية الهوائية

أبراج خط نقل, هياكل شعرية نموذجية, لها خصائص ديناميكية هوائية محددة. معامل السحب (Cد​) يعتمد على شكل واتجاه أعضاء البرج. عادة ما يكون للأبراج الشبكية معاملات سحب أقل مقارنة بالهياكل الصلبة بسبب إطارها المفتوح, مما يسمح بمرور الرياح.

5. أحمال الرياح الثابتة والديناميكية

يمكن تصنيف أحمال الرياح إلى مكونات ثابتة وديناميكية:

• حمل الرياح الثابت: ضغط الرياح المستقر الذي يعمل على الهيكل.
• حمل الرياح الديناميكي: الناجمة عن هبوب الرياح والاضطرابات, مما يؤدي إلى قوى متقلبة.

يمكن أن تؤدي أحمال الرياح الديناميكية إلى اهتزازات في الهيكل, والتي يجب تحليلها بعناية لتجنب الرنين والتعب.

6. التحليل الإنشائي

التحليل الهيكلي ل برج خط نقل تحت تحميل الرياح ينطوي على عدة خطوات:

6.1 نمذجة البرج

إنشاء نموذج 3D مفصل للبرج باستخدام برامج مثل SAP2000, أنسيس, أو STAAD.Pro. يتضمن النموذج جميع العناصر الهيكلية, المفاصل, والاتصالات.

6.2 تحميل التطبيق

يتضمن تطبيق أحمال الرياح على النموذج:

• التحليل الثابت: تطبيق ضغط الرياح المحسوب كأحمال ثابتة على الهيكل.
• التحليل الديناميكي: النظر في الطبيعة المتقلبة لأحمال الرياح, في كثير من الأحيان باستخدام أطياف الرياح أو تحليل التاريخ الزمني.

6.3 تحليل العناصر المحدودة (الهيئة الاتحادية للبيئة)

تحليل العناصر المحدودة (الهيئة الاتحادية للبيئة) يستخدم لتقييم توزيع الإجهاد, التشوهات, واستقرار البرج تحت أحمال الرياح. يوفر FEA رؤى مفصلة حول الاستجابة الهيكلية, تحديد المجالات الحرجة ونقاط الفشل المحتملة.

7. التأثيرات الديناميكية وتحليل الاهتزاز

التأثيرات الديناميكية حاسمة في تحليل حمل الرياح, حيث أن الاهتزازات التي تسببها الرياح يمكن أن تؤدي إلى التعب الهيكلي والفشل. وهذا يشمل:

• تحليل التردد الطبيعي: التأكد من عدم تزامن الترددات الطبيعية للبرج مع ترددات هبوب الرياح.
• آليات التخميد: دمج أجهزة التخميد (مثلا, مخمدات الكتلة المضبوطة) لتقليل الاهتزازات.

8. تصميم الأعضاء وتحجيمهم

يجب تصميم كل عضو هيكلي لتحمل أقصى أحمال الرياح المتوقعة دون التواء أو الخضوع. هذا ينطوي على:

• خصائص القسم: اختيار الأشكال والأحجام المستعرضة المناسبة.
• اختيار المواد: استخدام مواد ذات قوة ومتانة كافية.
• تصميم الاتصال: ضمان قدرة التوصيلات على نقل الأحمال بشكل فعال دون انقطاع.

9. تصميم الأساس (واصلت)

أساس أ برج خط نقل يجب أن تكون مصممة لتوفير الاستقرار الكافي ضد القوى واللحظات الناجمة عن تحميل الرياح. تشمل الاعتبارات الرئيسية:

• خصائص التربة: إجراء التحقيقات الجيوتقنية لتحديد قدرة التحمل وقوة القص للتربة.
• نوع المؤسسة: اختيار نوع الأساس المناسب (مثلا, الأساسات الضحلة, أساسات الخوازيق) بناء على ظروف التربة ومتطلبات الحمل.
• مقاومة الانقلاب والانزلاق: ضمان قدرة الأساس على مقاومة لحظة الانقلاب وقوى الانزلاق. قد يتضمن ذلك زيادة عمق الأساس, استخدام قواعد أكبر, أو إضافة نقاط ارتساء.
• توزيع الأحمال: ضمان توزيع الأحمال بالتساوي لمنع التسوية التفاضلية.

10. الامتثال للكود

يجب أن تمتثل أبراج خطوط النقل للقوانين والمعايير الوطنية والدولية ذات الصلة. توفر هذه المعايير إرشادات لحسابات حمل الرياح, التصميم الإنشائي, وعوامل السلامة. تتضمن بعض المعايير الشائعة:

• ASCE 7-22: “الحد الأدنى من أحمال التصميم والمعايير المرتبطة بها للمباني والهياكل الأخرى” من قبل الجمعية الأمريكية للمهندسين المدنيين.
• IEC 60826: “معايير تصميم خطوط النقل الهوائية” من قبل اللجنة الكهرتقنية الدولية.
• يوروكود EN 1991-1-4: “الإجراءات على الهياكل - إجراءات الرياح” من قبل اللجنة الأوروبية للتوحيد القياسي.

11. عوامل السلامة

يتم تطبيق عوامل الأمان لحساب أوجه عدم اليقين في تنبؤات حمل الرياح, خصائص المواد, وجودة البناء. تضمن هذه العوامل بقاء الهيكل آمنا في ظل الظروف القاسية. تشمل عوامل الأمان النموذجية ما يلي::

• عوامل الحمولة: يطبق على أحمال الرياح لتغطية أوجه عدم اليقين في بيانات سرعة الرياح والتأثيرات الديناميكية الهوائية.
• العوامل المادية: يطبق على قوة المواد لمراعاة التباين في خصائص المواد وعمليات التصنيع.
• عوامل الجمع: تستخدم عند الجمع بين أنواع مختلفة من الأحمال (مثلا, ينفخ, الأحمال الميتة, الأحمال الحية) لضمان التصميم المحافظ.

12. دراسة حالة: تحليل حمل الرياح لبرج خط النقل

لتوضيح عملية التحليل, دعونا نفكر في دراسة حالة لبرج خط نقل يتعرض لتحميل الرياح.

12.1 وصف البرج

• ارتفاع: 50 متر
• اكتب: برج الصلب شعرية
• موقعك: منطقة ساحلية ذات سرعة رياح عالية
• تصميم سرعة الرياح: 45 الآنسة (استنادا إلى بيانات سرعة الرياح المحلية وفترة العودة)

12.2 حساب حمل الرياح

باستخدام صيغة ضغط الرياح:

= 0.5⋅⋅2⋅⋅P=0.5⋅ρ⋅V2⋅Cد​⋅ا

على افتراض:

• كثافة الهواء ($\rho$) = 1.225 كجم / متر مكعب
• معامل السحب (Cد​) = 1.2 (للهياكل شعرية)
• سرعة الرياح ($V$) = 45 الآنسة

ضغط الرياح في الجزء العلوي من البرج هو:

= 0.5⋅1.225⋅(45)2⋅1.2P=0.5⋅1.225⋅(45)2⋅1.2
≈1484 نيوتن / م 2P≈1484 N / م2

12.3 النمذجة والتحليل الإنشائي

• النمذجه: يتم إنشاء نموذج 3D للبرج باستخدام برنامج العناصر المحدودة.
• تحميل التطبيق: يتم تطبيق أحمال الرياح كضغوط ثابتة على أعضاء البرج.
• التحليل الديناميكي: يتم تحليل الاهتزازات التي تسببها الرياح باستخدام تحليل التاريخ الزمني والطرق الطيفية.

12.4 النتائج والمناقشة

• توزيع الإجهاد: تظهر نتائج FEA تركيزات عالية الضغط في المفاصل وأعضاء الدعامات.
• تشوه: يظهر البرج أقصى انحراف في الأعلى, ضمن الحدود المقبولة.
• الترددات الطبيعية: يشير تحليل التردد الطبيعي إلى عدم وجود مشاكل في الرنين مع ترددات هبوب الرياح المتوقعة.
• استقرار الأساس: تم التحقق من صحة تصميم الأساس لمقاومة قوى الانقلاب والانزلاق.

13. اعتبارات متقدمة

13.1 اختبار نفق الرياح

للمشاريع الهامة, يمكن أن يوفر اختبار نفق الرياح بيانات أكثر دقة عن ضغوط الرياح والسلوك الديناميكي الهوائي. يتم اختبار النماذج المصغرة للبرج في ظل ظروف الرياح التي يتم التحكم فيها لقياس القوى والعزوم.

13.2 ديناميات الموائع الحسابية (كفد)

تقدم محاكاة CFD رؤى مفصلة حول أنماط تدفق الرياح حول البرج. تساعد عمليات المحاكاة هذه في تحديد مناطق ضغط الرياح المرتفع والتحسينات الديناميكية الهوائية المحتملة.

13.3 تحليل التعب

يمكن أن تؤدي الاهتزازات المتكررة التي تسببها الرياح إلى فشل التعب في الأعضاء الهيكلية. يقوم تحليل التعب بتقييم الضرر التراكمي على مدى عمر الخدمة المتوقع, ضمان المتانة والموثوقية.

14. خاتمة

يعد تحليل أبراج خطوط النقل تحت تحميل الرياح مهمة معقدة ولكنها أساسية لضمان سلامتها واستقرارها. تتضمن العملية فهم خصائص الرياح, حساب أحمال الرياح, نمذجة الهيكل, وإجراء كل من التحليلات الثابتة والديناميكية. الامتثال للقوانين والمعايير ذات الصلة, جنبا إلى جنب مع تطبيق عوامل السلامة, يضمن تصميما محافظا وموثوقا. توفر التقنيات المتقدمة مثل اختبار نفق الرياح ومحاكاة CFD رؤى إضافية لتحسين أداء البرج.
