برج الصلب حماية البرق: نظرة عامة شاملة

1. التعريف والأنواع

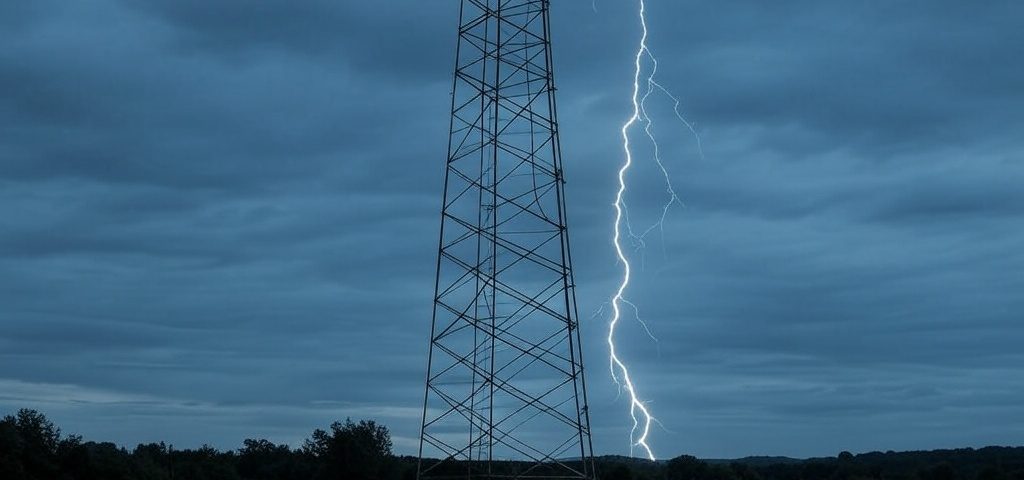

برج فولاذ حماية البرق هو هيكل متخصص مصمم لحماية المباني والبنية التحتية من ضربات البرق من خلال توفير مسار محكم لتيارات البرق للتبديد في الأرض. يتم تصنيف هذه الأبراج إلى عدة أنواع بناءً على تصميمها الهيكلي وموادها:

• أبراج حماية البرق الصلب مستديرة: مصنوعة من أقسام فولاذية دائرية.
• أبراج فولاذية زاوية أربعة أرجل: تم بناؤه باستخدام مواد الصلب الزاوية لتحسين الاستقرار.
• أبراج حماية الأنبوب الصلب: الاستفادة من مكونات الفولاذ الأنبوبية للمتانة.
• قضبان البرق المستقلة: هياكل مبسطة للحماية الموضعية.
  تتراوح الارتفاعات النموذجية من 10 إلى 40 متر, مع تصاميم مخصصة تصل إلى 120 متر للمناطق عالية الخطورة .

2. المكونات الهيكلية وميزات التصميم

يدمج التصميم مكونات متعددة لضمان تبديد البرق الفعال:

• أجهزة إنهاء الهواء (مانعات الصواعق): تم تثبيته في قمة البرج لاعتراض ضربات البرق .
• الموصلات السفلية: مسارات معدنية (مثلا, النحاس أو الألومنيوم) تلك القناة الحالية من قضيب إلى نظام التأريض .
• نظام التأريض: شبكة مقاومة منخفضة (مقاومة الأرض <5 أوم) تضم أقطاب مدفونة لتفريق الطاقة بأمان .
• حماية الإضراب الجانبي: درابزين معدني, الأبواب, والنوافذ الموجودة على البرج مرتبطة بالموصلات الرئيسية لمنع وميض جانبي .
• أنظمة التحذير من الصواعق: أبراج متقدمة, مثل برج حماية الصواعق, دمج شاشات المجال الكهربائي في الوقت الفعلي للتنبؤ بنشاط البرق 20 قبل دقائق .

دراسة حالة: برج الصلب حماية البرق
في 600 مترا, يستخدم برج الصلب حماية البرق أ نظام حماية الطبقة الثلاثية:

1. الهوائي الصاري إنهاء الهواء: يجذب البرق إلى أعلى نقطة للبرج.
2. شبكة موصلة والهيكل الخارجي الصلب: يوزع التيار عبر الهيكل.
3. شبكة التأريض تحت الأرض: تبدد الطاقة بأمان في الأرض.
   هذا التصميم يتجاوز المعايير الوطنية, تحقيق حماية من الدرجة العسكرية للمكونات الحرجة .

3. المواد ومقاومة التآكل

• المواد الأولية: جولة الصلب, زاوية صلبة, والأنابيب الصلب متوافقة مع المعايير الوطنية (مثلا, GB50057, GB50017) .
• علاج مكافحة التآكل: يتم تطبيق الجلفنة الساخنة عالميا, ضمان 30+ سنوات من مقاومة الصدأ حتى في البيئات القاسية .
• الاعتبارات الجمالية: يتم استخدام الكسوة الفولاذ المقاوم للصدأ للأبراج الزخرفية في البيئات الحضرية, مزج الوظيفة مع النداء المعماري .

4. تطبيقات

هذه الأبراج حاسمة في بيئات عالية الخطورة وحساسة:

• المرافق الصناعية: مصافي النفط, خاصة مصافي النفط, وحدات تخزين المتفجرات .
• الاتصالات السلكية واللاسلكية: أبراج GSM, هوائيات البث, ومحطات الرادار, التي هي عرضة لارتفاع الجهد بسبب ارتفاعها .
• البنية التحتية الحضرية: ناطحات السحاب, المربعات العامة, والمجمعات السكنية, حيث يخدمون أدوارًا مزدوجة كحماة البرق والمعالم الجمالية .
• الطاقة المتجددة: تستخدم مزارع الرياح أبراج الصلب لحماية التوربينات من الإضرابات المباشرة, مع دمج أنظمة التأريض في أسس التوربينات .

5. معايير التثبيت والصيانة

متطلبات التثبيت:

• الامتثال NFPA 780, IEC 62305, و GB50057 معايير اختيار المواد, مقاومة التأريض, وتباعد الموصل .
• يجب أن تكون المحاذاة الرأسية دقيقة, مع الانحرافات المحدودة <0.3% من إجمالي الارتفاع .
• استخدام المكونات المدرجة في UL (مثلا, المحطات الجوية, الموصلات) لضمان موثوقية النظام .

بروتوكولات الصيانة:

• عمليات التفتيش السنوية: تحقق من وجود اتصالات فضفاضة, تآكل, وسلامة التأريض .
• تقييم ما بعد العاصفة: تقييم الأضرار بعد أحداث الطقس القاسية .
• كابل بيانات: الحفاظ على سجلات عمليات التفتيش والإصلاحات للامتثال التنظيمي .

6. المعلمات الفنية

• مقاومة حمل الرياح: مصممة لضغوط الرياح الأساسية 0.4-0.7 كيلو نيوتن/م .
• المقاومة الزلزالية: مناسبة للمناطق ذات الشدة الزلزالية حتى 8 درجات .
• نصف قطر الحماية: محسوبة باستخدام "طريقة الكرة المتداول" لكل IEC 62305, ضمان تغطية متناسبة مع ارتفاع البرج .

7. الابتكارات والاتجاهات المستقبلية

• تصاميم وحدات: مكونات مسبقة الصنع تقلل من وقت التثبيت والتكاليف .
• المراقبة الذكية: أجهزة استشعار تدعم إنترنت الأشياء من أجل التآكل في الوقت الفعلي ومراقبة الإجهاد .
• مواد مستدامة: البحث في سبائك الصلب المعاد تدويره لتقليل التأثير البيئي .

خاتمة

أبراج الصلب حماية البرق هي أعجوبة هندسية تجمع بين المواد القوية, الفيزياء المتقدمة, والمعايير الصارمة للتخفيف من واحدة من أكثر قوى الطبيعة تدميرا. من حماية المجمعات الصناعية إلى تعزيز الأفق الحضري, دورهم في البنية التحتية الحديثة لا غنى عنه. الابتكار المستمر في المواد وتقنيات المراقبة سيؤدي إلى زيادة فعاليتها, ضمان المرونة ضد التحديات المناخية المتطورة.
