معرفی

آثار تحت پوشش این مشخصات فنی شکل بخشی از پروژه اتصال سیستم تقویت. این بخش از پروژه شامل طراحی, تولید, عرضه, حمل و نقل مواد کامل, آزمون نصب و راه اندازی برای هر****** خط انتقال مدار 230KV با یک فیبر نوری سیم کابل سپر (OPGW) کامل در شبکه کاربردی کارفرما.

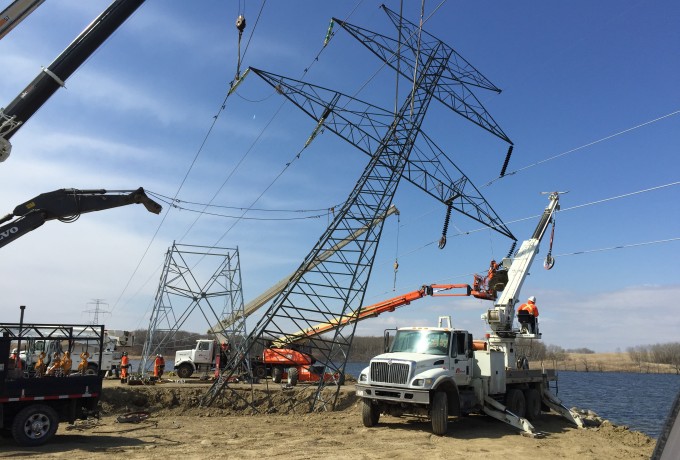

سازه B1.1 فولاد

مشخصات فنی

در این بخش طراحی, تولید; تست و تامین سازه های فلزی شبکه خود حمایت متشکل از گالوانیزه گرم فولاد بخش زاویه با هم در سایت برای پیچ 230 برج خط انتقال. قراردادی میتواند پیشنهاد طراحی موجود, برج دقیق و تست شده, که با تجاوز و یا بارگیری و الزامات ابعادی مشخص.

مشخصات فنی

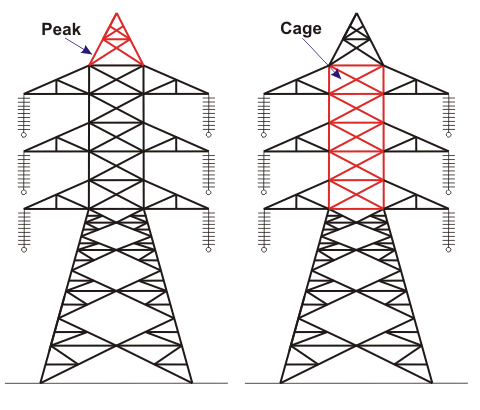

سازه های فلزی باید شامل تمام انواع برج را با بدن و پا پسوند آنها, سلاح برج متقابل اضافی در صورت لزوم, مقالههای خرد پایه و اساس, و خرد تنظیم قالب.

مواد مجمع باید شامل تمام پیچ و مهره, پیچ, پرچ, آجیل, واشر, قفل, که لازم است برای مونتاژ سازه های فلزی و لوازم جانبی آنها و همچنین برای ساخت و نصب تجهیزات خط دیگر مانند مجموعه عایق و هادی و زمین-سیم.

کمیسیون مستقل انتخابات 60826 و شرایط خاص هستند به بیشتر برای طراحی و ابعاد و جزئیات ساخت و ساز در نظر گرفته.

مواد را برای سازه های فولادی استفاده می شود باید به کیفیت فولاد مطابق آهن 360 و آهن 510 بر اساس استاندارد ISO 630, به ترتیب S235 و S355 با توجه به استاندارد DIN EN 10025, یا مربوط به سنت. 37-3 و سنت. 52-3 بر اساس استاندارد DIN 17100 یا معادل آن.

مشخصات فنی

همه کار باید به بهترین عمل مدرن در تولید و ساخت مواد تحت پوشش این مشخصات برابر باشد.

قراردادی مسئول برای اتصالات صحیح از تمام نقاط می شود. او باید جایگزین, بدون هزینه, هر گونه مواد معیوب کشف در طول نعوظ, و پرداخت تمام هزینه های از اصلاحات زمینه را برای چنین جایگزینی.

تمام قطعات از ساختار باید منظمی به پایان رسید و رایگان از تاب برداشتن, تاب یا خم. ساخت باید بر اساس سخت با نقاشی فروشگاه تهیه شده توسط پیمانکار و تایید شده توسط مهندس شود.

مواد ساختاری باید راست و از همه زنگ زدگی و گرد و خاک قبل از گذاشته و یا کار در هر صورت. قیچی و برش باید با دقت انجام شود. دستگاه برش هوا دستی هدایت نمی باید استفاده شود.

همه سوراخ های پیچ در اعضای فولاد باید پانچ شود, زیر مشت, Reamed از و یا قبل از گالوانیزه حفر. چاله نباید پانچ شود اما تنها حفر, اگر ضخامت فلز بیش از قطر سوراخ, و در تمام مقطع بازوی اعضای به تنش دائمی در معرض. تمام سوراخ باید استوانه ای و عمود بر عضو شود, برش تمیز با ابزار تیز و بدون لبه های پاره و یا پاره پاره.

متصل کردن, جوشکاری, یا سلتنج می کنم از خانم نوارهای فلزی پانچ شده, خانم-Reamed از یا سوراخ تنگ حفر شده مجاز نخواهد بود. سوراخ باید دقت واقع طوری که زمانی که اعضای در موقعیت سوراخ خواهد شد تا قبل از اینکه پیچ اندود.

مشخصات فنی

همه جوش باید به عنوان در نقاشی های جوش نشان داده شده است و باید در چنین شیوه ای که استرس های انقباضی باقی مانده خواهد شد به حداقل کاهش می یابد ساخته شده. به همین, توالی جوش باید نشان داده شود, همچنین:

• پروفایل های جوش برای هر یک از انواع جوش مورد نیاز برای ساخت و نصب تجهیزات به تحت این قرارداد عرضه می شود
• که تا چه حد تکنیک های جوش اتوماتیک اعمال خواهد شد
• که تا چه حد تکنیک های جوشکاری دستی اعمال خواهد شد
• که تا چه حد آن را قصد داوطلب به استفاده از عملیات حرارتی قبل از جوش, استرس پس از جوش تسکین یا عادی سازگار با ضخامت و ماهیت مواد در نظر گرفته
• الکترود جوش, سیم جوش و شار خواهد شد که با انتخاب مواد بشقاب و یا مواد مورد استفاده

تحمل استاندارد برای انحراف پروفیل جفت گیری جوش, یکی به دیگری, برای جوش طولی و محیطی, همچنین تحمل شکاف ریشه, به طور معمول استفاده می شود و پیشنهاد شده توسط پیمانکار.

آماده سازی B1.5.4.1 برای جوش

قطعات به صورت جوش ملحق می شود باید با دقت به اندازه از جمله کمک هزینه مورد نیاز بریده می شود. با توجه به روش های جوشکاری پیشنهاد, لبه جوش باید چیده شود, شعله برش و یا ماشین به اجازه نفوذ کامل و فیوژن جوش با مواد پایه.

سطوح برش باید رایگان از مواد پایه باشد. سطوح برش از هرگونه نقص قابل مشاهده باشد, مانند ورقه, نقص سطح ناشی از قیچی و یا عملیات شعله برش. لبه ها و سطوح به جوش داده شود باید رایگان زنگ باشد, مقیاس آسیاب, گریس, نفت, رنگ یا هر ماده خارجی دیگر.

جوش بیش از رنگ باشد ممنوع است; تمام مواد نقاشی بعدی به مفصل به جوش داده شود باید فراتر از منطقه متاثر از حرارت حذف شود.

مدارک B1.5.4.2 جوش

برای جوشکاری از همه قسمت های گیاه, استانداردها و مدارک باید یا به AWS مطابقت (انجمن جوشکاری آمریکا) روش صلاحیت استاندارد یا استاندارد معادل اروپا. همه جوشکار و اپراتور جوشکاری اختصاص یافته به کار باید یک آزمون احراز صلاحیت عملکرد گذشته است. اگر بیش از یک سال از جوشکار یا جوش اپراتور سپری گذشت آخرین آزمون خود را, او باید دوباره آزمایش می شود. جوشکار و اپراتور تست جوش’ گواهی آزمون باید به مهندس ارسال.
