ساختار خطوط انتقال برج فولادی

ساختارهای انتقال یکی از عناصر قابل رویت ترین سیستم انتقال الکتریکی. آنها هادی پشتیبانی
برای حمل و نقل برق از منابع تولید به بار مشتری. خطوط انتقال الکتریسیته بیش از طولانی
فاصله در ولتاژهای بالا, به طور معمول بین 115 کیلوولت و 765 کیلو ولت (115,000 ولت و 765,000 ولت).

بسیاری از طرح های مختلف برای سازه های انتقال وجود دارد. دو نوع معمول هستند:

 برج مشبک فولادی (LST), که از فولاد از اجزای ساختاری فردی که پیچ یا جوش داده شده تشکیل شده است با هم

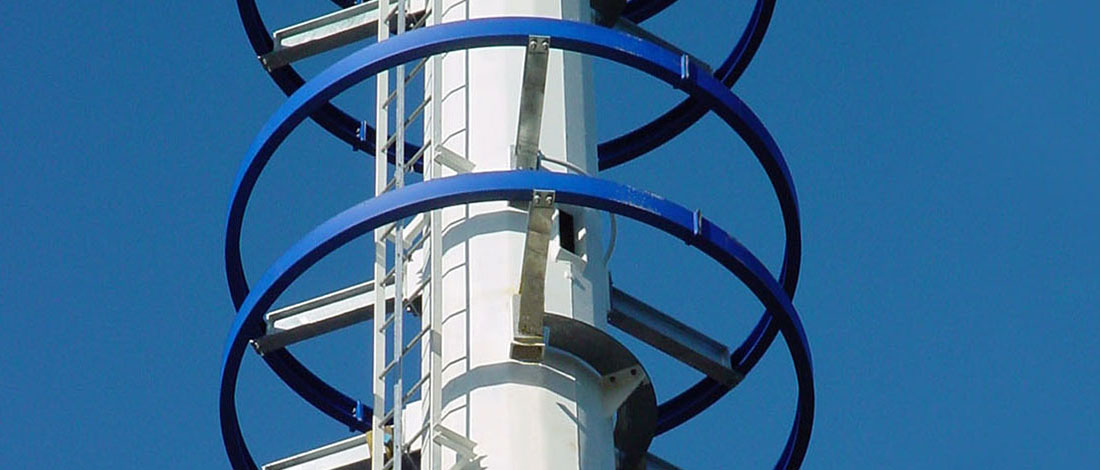

 لوله لهستانی فولاد (TSP), که قطب های فولادی توخالی یا به عنوان یک قطعه و یا به عنوان چند قطعه با هم نصب ساخته می.

بخش پایه و اساس ساختار است که در داخل حفاری پایه و اساس قرار داده, آن محور و ثابت, و پس از آن بتن در پایه بازیگران. مونتاژ بیشتر است پس از جامد بتن ساخته شده. ساختار را می توان عنصر توسط عنصر نصب شده (یک عنصر در زمان), در بخش (بخش) و یا در یک قطعه (تکمیل).

نصب و راه اندازی ساختار

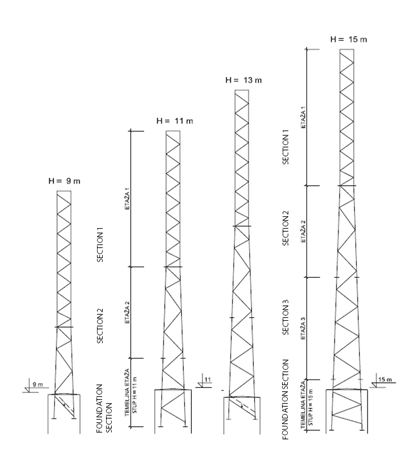

بخش برج ها از پاهای اصلی حداکثر تشکیل شده. طول 6m می با قطر, و همان بخش برای برج از ارتفاع های مختلف بدون نیاز به کار اضافی در ساختار به عنوان مثل استفاده. در این روش ذخیره سازی (تعدادی از موقعیت های) و مونتاژ برج ساده شده است. امکان بسیار به سادگی آنها استفاده کنید در مکان های مختلف در مورد برج های موجود است جدا شود, به عنوان همچنین امکان استفاده و سپس برای ارتفاع پایین, است که بخش پایه و اساس می توان برای هر دو برابر و برج بالاتر استفاده می شود.

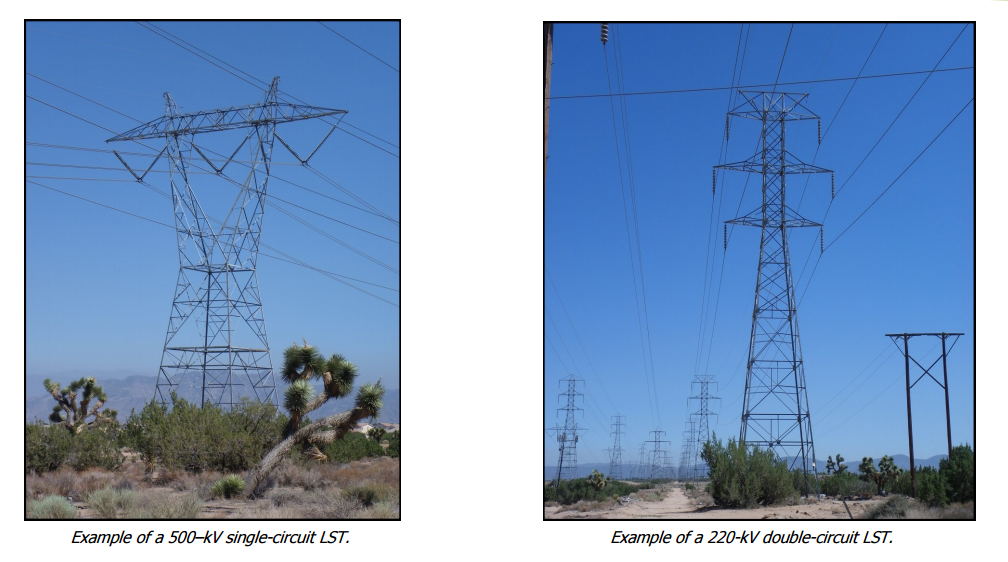

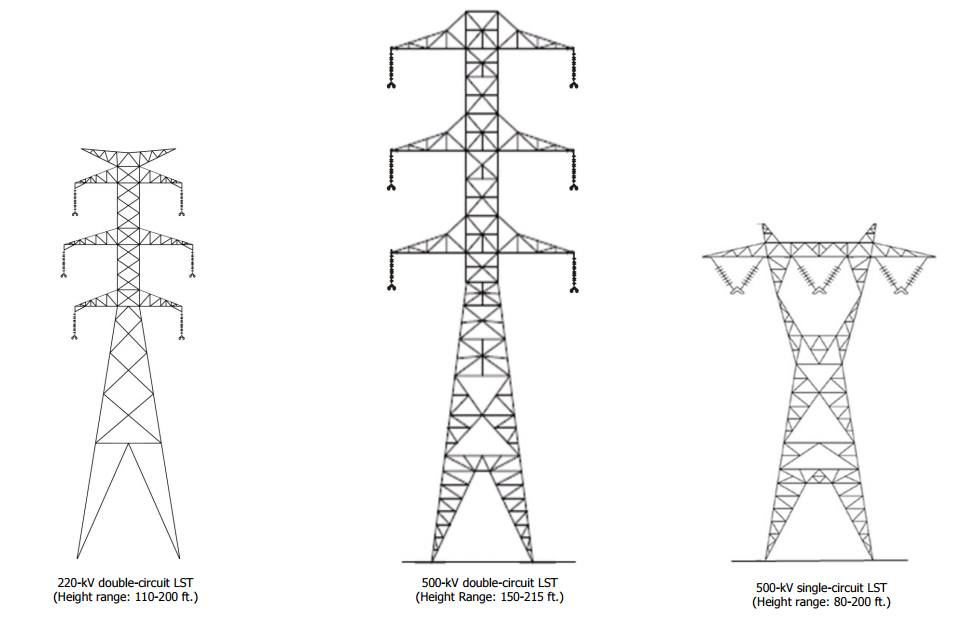

هر دو LSTs و TSPs می توان طراحی شده برای حمل یک یا دو مدارهای الکتریکی, به عنوان تک مدار و doublecircuit ساختار (مثال بالا را ببینید). ساختار دو مدار به طور معمول نگه هادی در یک پیکربندی عمودی یا انباشته, در حالی که ساختار تک مدار معمولا هادی به صورت افقی نگهدارید. با توجه به پیکربندی عمودی از هادی, ساختار دو مدار بلندتر از ساختارهای تک مدار. در خطوط ولتاژ پایین تر, ساختارهای گاهی اوقات حمل بیش از دو مدار.

یک جریان متناوب تک مدار (AC) خط انتقال دارای سه مرحله. در ولتاژهای پایین, یک فاز معمولا از یک هادی شامل. در ولتاژهای بالا (بر فراز 200 کیلو ولت), یک فاز می توانید هادی چند شامل (همراه) از هم جدا شده جداکننده کوتاه.

دو مدار AC خط انتقال دارای دو مجموعه از سه مرحله.

برج بن بست استفاده می شود که در آن یک خط انتقال به پایان می رسد; که در آن خط انتقال تبدیل می شود در یک زاویه بزرگ; در هر طرف از عبور از بزرگ مانند یک رودخانه بزرگ, بزرگراه, و یا دره بزرگ; یا در فواصل زمانی در طول قطعه مستقیما به ارائه پشتیبانی اضافی. برج بن بست از یک برج تعلیق است که در آن ساخته شده است به قوی تر متفاوت, اغلب دارای یک پایگاه گسترده تر, و رشته عایق قوی تر.

برج مشبک فولادی برای 10, 20 و 35 خطوط انتقال کیلو ولت

به منظور تشکیل تمام نیازهای توزیع کنندگان, و در همان زمان با استفاده از ساده ترین راه حل امکان ذخیره سازی و کاهش هزینه های تعمیر و نگهداری i.e. برای متحد کردن ساخت و ساز, یک گروه مناسب از فولاد برج مشبک برای مونتاژ طراحی شده بود 20 (10 و 35) خطوط توزیع کیلو ولت. برج بین طراحی شده بودند 1980 و 1983 برای نیازهای شرکت Elektroprivreda, به عنوان بخشی از ولتاژ متوسط برنامه برج استاندارد برای ZEOH که در آن زمان, و اکنون بخشی از برج فولادی Jielian d.d. مجموعه ای تولید زاگرب.

با استفاده از تجربه گسترده در طراحی, تولید و ساخت برج های خط انتقال و داده در استفاده از آنها, 3 تعلیق (N - NAH, NAL و NAP) و 5 تنش (Z - ZAE, ZAH, سر و صدا, زال و ZAM) برج طراحی شده بودند, در خط با "مقررات استانداردهای فنی برای ساخت و ساز خطوط برق از ولتاژ اسمی بین 1 و 400 کیلو ولت "روزنامه رسمی 65/88 (O.G.RH 55/96), که در آن هر یک از آنها را می توان در شرایط مختلف حاضر در مسیر خط انتقال استفاده.

برای هر برج یک نمونه اولیه ساختار ساخته شده بود و آن را تحت بار آزمون مورد آزمایش قرار گرفت. بر اساس بررسی اسناد و مدارک پروژه (محاسبات و نقشه های تولید), بررسی ساختار نمونه, آزمایش نتایج و شرکت در آزمون, IGH به عنوان سازمان مجاز صادر گواه بر تست.

بر فراز 25 سال تجربه در استفاده از برج نشان داد تمام مزایای ساختاری, دقیقا به دلیل امکان استفاده متفاوت خود, مناسب بودن آنها را در موقعیت های رایج ترین و الزامات استقرار. بر این اساس, نوع جدیدی از accessorises و بهبود تکنولوژی ساخت جدید به ساخته شد: ساختار خود, ارائه و بارهای روش برای کنترل و انتخاب مدل ساختار برای بار مربوط به هر واحد از نوع برج طراحی گروه قابل قبول. به نام برج علامت اضافی 2 اضافه شده, (N - NAH2, NAL2 و NAP2) و (Z - ZAE2, ZAH2, ZAJ2, ZAL2 و ZAM2).

برای هر نوع برج یک اسناد و مدارک پروژه با توجه به مقررات فنی در حال حاضر معتبر و استاندارد HEP حرفه ای آماده شد (مشبک فولادی برج استاندارد برای 20(10) کیلو ولت شبکه, علامت N.022.03, همه کلاس. 4.08/92).
