معدل جو :
حداقل دمای محیط :
حداکثر درجه حرارت محیط :
میانگین دمای محیط :
رطوبت نسبی- بیشترین :
میانگین بارندگی در اینجا :
حداکثر سرعت باد : کیلومتر / ساعت یا ( خانم)
سطح Isokeraunic :
ضریب لرزه خیزی :
ارتفاع و یا زمین :

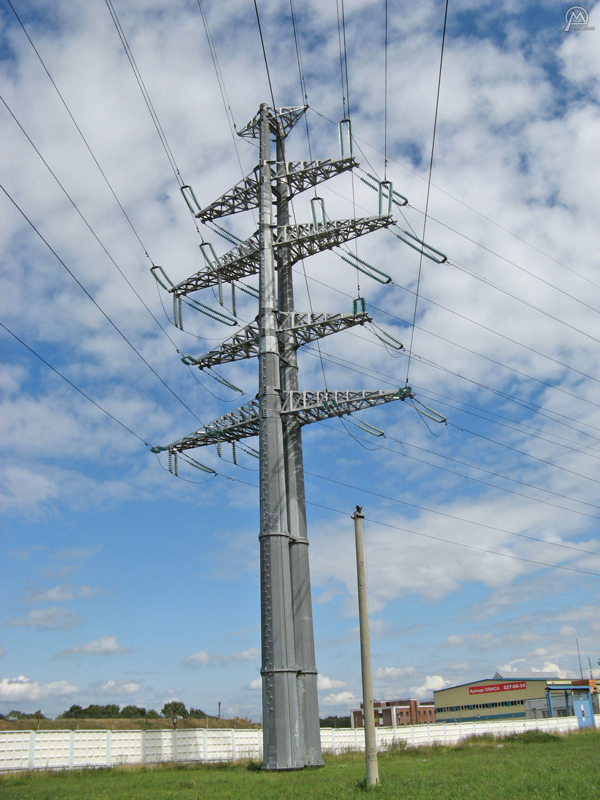

نوع برج |
چند ضلعی / گرد خود حمایت منوپل |
سرعت باد |
100~ 240 KMPH |
فشار باد |
در صورت درخواست مشتری |
ماده Steel |
Q235، Q345، Q420 |
ارتفاع |
10—50متر |
ظاهر |
داغ غوطه ور گالوانیزه و یا نقاشی |
ارتباط |
همپوشانی / لغزش / اتصال به فلنج |
کد طراحی |
ANSI / TIA-222-G |
استانداردهای تولید |
GB / T 2694-2010 |
ارتفاع تک قطبی باید در راه زیر ذکر تعیین می شود:
H = از دستگاه GC + SG + به + HC + HG
جایی که,
H = ارتفاع کل تک قطبی
GC = فاصله از زمین لازم از هادی قدرت بالاتر از زمین و یا اهداف دیگر.
SG = حداکثر شره هادی
لی = طول یک مجموعه تعلیق عایق, اما صفر برای یک نوع تنش تک قطبی.
فاصله HC = عمودی هادی فوقانی فاصله متقابل -arm
فاصله جیوه = عمودی بین هادی فوقانی متقابل بازو و earthwire سربار.
تک قطبی های تک قطبی باید با پسوند بدن در یک گام 3M ارائه [3متر, 6متر, 9متر و به صورت 12m] به ارتفاع استاندارد برای حفظ لازم ترخیص کالا از گمرک هادی زمین در ضمیمه 1.A.2 در پروفایل های مختلف زمین ذکر. ساختار تک قطبی استاندارد در ضمیمه 1.A.1 به عنوان عایق نمودار ترخیص کالا از گمرک از هادی نشان داده شده است و همچنین.
طراحی تمام برج باید برای پایه زیر را ارائه, باد و وزن دهانه و باید به صورت زیر نشان داده شده جدول شود. جدول باید با مناقصه ارسال.
دهانه اساسی به معنای فاصله افقی بین مراکز از حمایت های مجاور در سطح زمین که ارتفاع برج استاندارد است با پاکسازی هادی مشخص مشتق شده به زمین در هوا هنوز در حداکثر درجه حرارت.
دهانه مدت باد یعنی نصف مجموع طول دهانه افقی مجاور پشتیبانی بر روی هر یک برج. آن را باید در ضمیمه جدول نشان داده شود 10. A.1
وزن مدت بالا بردن این معنی است که وزن از هادی ها و earthwire سربار به سمت بالا در هر برج های پشتیبانی شده برای تقویت قدرت نظامی متقابل. آن را باید در جدول ضمیمه نشان داده شود 10. A.1
بارهای زیر باید در طراحی برج به کار گرفته:
(a) بارهای باد
– بر روی هادی قدرت و earthwire سربار :
(در منطقه پیش بینی شده از هادی یا سیم)
– در سازه برج :
(در منطقه پیش بینی از اعضای ساختار)
– در مجموعه های عایق :
(ج) حداکثر تنش کار هادی و Earthwire
– هادی قدرت سیاهگوش :
– زمین های سقفی earthwire سیم :
(ج) بارهای عمودی
– سازه برج : وزن واقعی سازه برج از جمله لوازم جانبی
– هادی برق : وزن هادی دهانه وزن مشخص شده با لوازم جانبی
– earthwire های سقفی : وزن طول وزن مشخص شده با لوازم جانبی
همه فولاد باید با استاندارد BS EN مطابق 10025 و یا BS EN 10210 به عنوان مناسب, غیر این صورت مشخص و باید مناسب برای تمام فرآیندهای ساخت معمول باشد, از جمله کار سرد و گرم در محدوده مشخص شده.
کیفیت فولاد به پایان رسید باید مطابق با استاندارد BS EN شود 10163. همه فولاد باید رایگان از تاول شود, مقیاس, ورقه, segregations و نقص دیگر. وجود دارد نباید هیچ دور نورد در انگشتان پا از زاویه و یا مقیاس آسیاب نورد در شود.
مگر در مواردی که به خلاف مشخص نمرات زیر از فولاد باید قابل اجرا باشد:
من. فولاد باید هم درجه S235JRG2 یا S275JR شود.
دوم. فولاد کششی بالا باید درجه S355JR برای بخش های کمتر از باشد 20 میلی متر ضخامت و S355JO برای بخش های بزرگتر و یا تا 20mm ضخامت برابر, به جز برای صفحات که باید بزرگتر یا مساوی به 40mm ضخامت شود.
