خط انتقال تک مدار به آرایش هادی بر روی آن اشاره دارد
برج انتقال. در تنها مدار خط انتقال, سه هادی مربوط به سه فاز مجزا i.e. R, و & فاز B بر روی برج انتقال اجرا.

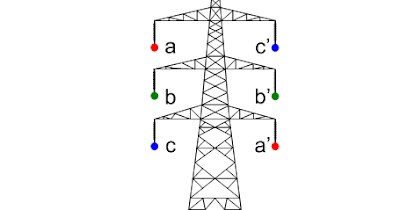

دو مدار خط انتقال اشاره دارد به ترتیب است که در مجموع از شش هادی ارائه شده را به دو انتقال مدار مختلف. در دو مدار خط انتقال, دو مدار هر کدام شامل سه هادی مربوط به سه مرحله وجود دارد. هر دو مدارهای در دو مدار خط انتقال هستند نصب شده و یا اجرا از طریق خط انتقال همان. در دو مدار خط انتقال, هادی های باندل بیشتر استفاده می شود.
یک قانون کلی این است که انگشت شست, اگر تعداد هادی در هر بسته باشد 2 پس از آن خواهد 220 خط کیلوولت در حالی که اگر تعداد هادی در هر بسته باشد 4 پس از آن خواهد 400 خط کیلو ولت. این قانون انگشت شست است و تنوع است.
منبع تغذیه با استفاده از خط انتقال دو مدار، انتقال توان بیشتری را در یک فاصله خاص امکان پذیر می کند. با این حال, اجرای دو مدار در مجاورت یکدیگر شامل جفت القایی بین هادی ها می شود. این باید هنگام محاسبه سطح خطا و هنگام طراحی طرح های حفاظتی در نظر گرفته شود. در مورد حفاظت از راه دور دو خط مدار, جبرانی برای کوپلینگ متقابل بین مدارها باید ارائه شود در غیر این صورت ممکن است رله فاصله کم شود / بیش از حد گستردن.
فرض کنیم که ما یک تولید نیروگاه و ما می خواهیم برای تامین قدرت سه فاز برای بارگذاری مرکز A و دو خط مختلف. در این مورد آن سودمند و مقرون به صرفه به استفاده از دو مدار خط انتقال خواهد بود به عنوان هزینه های برج اضافی ذخیره خواهد شد اگر ما با استفاده تنها مدار خط انتقال. بنابراین انتقال ارزان تر است و به زمین کمتری نیاز دارد و از نظر اکولوژیکی و زیبایی شناختی ایده آل تلقی می شود.. به علاوه, با توجه به دو مدار خط انتقال قابلیت اطمینان منبع قدرت را افزایش می دهد. نه تنها قابلیت اطمینان و نه فرصت نگهداری نیز افزایش می دهد. اگر ما می خواهید را به یک مدار در تعمیر و نگهداری پس از آن منبع تغذیه از طریق مدار دیگر ادامه خواهد داد.
منبع این مقاله:: HTTP://electricalbaba.com/single-circuit-and-double-circuit-transmission-line/
