راهنمای جامع برج های مخابراتی شبکه فولادی گالوانیزه

مقدمه

در دنیای مخابرات, زیرساخت قابل اعتماد و قوی برای اطمینان از ارتباط یکپارچه در فواصل وسیع ضروری است. یکی از مهم ترین اجزای این زیرساخت، دکل مخابراتی است, که از آنتن ها و سایر تجهیزات مورد استفاده برای ارتباطات بی سیم پشتیبانی می کند. از جمله انواع دکل های مخابراتی, گالوانیزه برج مشبک فولادی به عنوان یکی از پرکاربردترین و همه کاره ترین گزینه ها متمایز می شود.

این راهنما نگاهی عمیق به برج های مخابراتی شبکه فولادی گالوانیزه ارائه می دهد, طراحی آنها را پوشش می دهد, مواد, مزایای, و برنامه های کاربردی. همچنین مشخصات کلیدی این برج ها را بررسی خواهیم کرد, از جمله ارتفاع, ظرفیت بار, و مقاومت در برابر باد, و جداول را برای کمک به درک جنبه های فنی آنها ارائه دهید. در پایان این راهنما, شما درک کاملی از اهمیت برج های شبکه فولادی گالوانیزه در صنعت مخابرات و نحوه انتخاب برج مناسب برای نیازهای خاص خود خواهید داشت..

برج مخابراتی شبکه فولادی گالوانیزه چیست؟?

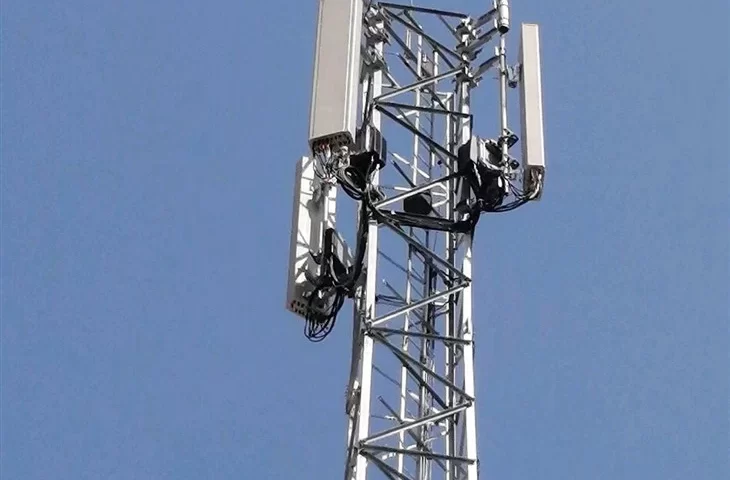

برج مخابراتی شبکه فولادی گالوانیزه یک سازه مستقل ساخته شده از شبکه ای از میله های فولادی متصل به هم است که در یک الگوی مشبک چیده شده اند.. طراحی مشبک استحکام و پایداری عالی را در حالی که مقدار مواد مورد نیاز را به حداقل می رساند، فراهم می کند, این برج ها را هم سبک و هم مقرون به صرفه می کند. فولاد مورد استفاده در این برج ها معمولاً گالوانیزه است, به این معنی که با یک لایه روی پوشانده شده است تا از خوردگی و آسیب های محیطی محافظت کند.

این دکل ها معمولا برای پشتیبانی از آنتن ها استفاده می شوند, ظروف, و سایر تجهیزات ارتباطی برای شبکه های مخابراتی, سیستم های پخش, و خدمات اینترنت بی سیم. توانایی آنها در تحمل بارهای سنگین و تحمل شرایط سخت محیطی آنها را برای طیف گسترده ای از کاربردها ایده آل می کند.

ویژگی های کلیدی برج های مخابراتی شبکه فولادی گالوانیزه

• مقاومت در برابر خوردگی: پوشش گالوانیزه از فولاد در برابر زنگ زدگی و خوردگی محافظت می کند, تضمین طول عمر طولانی حتی در محیط های سخت.
• استحکام بالا: طراحی مشبک نسبت مقاومت به وزن عالی را ارائه می دهد, به برج اجازه می دهد تا تجهیزات ارتباطی سنگین را پشتیبانی کند.
• مقاوم در برابر باد: برج های مشبک طوری طراحی شده اند که در برابر بارهای باد زیاد مقاومت کنند, آنها را برای استفاده در مناطق مستعد بادهای شدید یا طوفان مناسب می کند.
• مقرون: استفاده کارآمد از مواد در طراحی شبکه، این برج ها را نسبت به سایر انواع دکل های مخابراتی مقرون به صرفه تر می کند., مانند تک قطبی یا برج های لوله ای.
• طراحی مدولار: برج های مشبک معمولاً به صورت مقطعی ساخته می شوند, امکان حمل و نقل و مونتاژ آسان در محل را فراهم می کند.

انواع برج های مخابراتی شبکه فولادی گالوانیزه

برج های مخابراتی شبکه فولادی گالوانیزه در طرح های مختلفی عرضه می شوند, هر کدام برای کاربردهای مختلف و شرایط محیطی مناسب هستند. رایج ترین انواع برج های مشبک عبارتند از:

1. برج های مشبک سه پایه

برج های مشبک سه پایه رایج ترین نوع برج های شبکه مخابراتی هستند. آنها از سه پایه عمودی که توسط مهاربندی افقی و مورب به هم متصل شده اند ساخته شده اند, تشکیل یک مقطع مثلثی. این طراحی پایداری و ظرفیت باربری عالی را در حالی که میزان فولاد مورد نیاز را به حداقل می رساند، فراهم می کند.

• مزایای:
  • استحکام و پایداری بالا
  • به دلیل استفاده بهینه از مواد مقرون به صرفه است
  • مناسب برای سازه های متوسط ​​تا بلند (تا 100 متر یا بیشتر)
• برنامه های کاربردی:
  • شبکه های سلولی
  • پخش رادیو و تلویزیون
  • خدمات اینترنت بی سیم

2. برج های مشبک چهار پا

برج های مشبک چهارپایه شبیه برج های سه پایه هستند اما یک پایه عمودی اضافی دارند., تشکیل یک مقطع مربع یا مستطیل. این طراحی پایداری و ظرفیت بار بیشتری را فراهم می کند, ساخت برج های چهار پا ایده آل برای پشتیبانی از تجهیزات ارتباطی سنگین یا برای استفاده در مناطق با بار باد زیاد.

• مزایای:
  • پایداری برتر و ظرفیت بار
  • مناسب برای سازه های بسیار بلند (تا 150 متر یا بیشتر)
  • مقاومت عالی در برابر باد
• برنامه های کاربردی:
  • شبکه های سلولی در مناطق با باد شدید
  • سیستم های پخش در مقیاس بزرگ
  • ارتباطات مایکروویو و ماهواره ای

3. برج های توری گاید

برج‌های مشبک گاید توسط سیم‌هایی که به زمین متصل شده‌اند پشتیبانی می‌شوند, که ثبات بیشتری را فراهم می کند و به برج اجازه می دهد در حالی که از فولاد کمتری استفاده می کند بلندتر باشد. در حالی که برج های گاید برای سازه های بسیار بلند مقرون به صرفه تر هستند, آنها نیاز به فضای زیادی برای سیم های مرد دارند, آنها را برای مناطق شهری مناسب تر می کند.

• مزایای:
  • مقرون به صرفه برای سازه های بسیار بلند (تا 300 متر یا بیشتر)
  • طراحی سبک وزن به دلیل استفاده از سیم های گای
  • مناسب برای مناطق دور افتاده یا روستایی با فضای کافی
• برنامه های کاربردی:
  • سیستم های پخش دوربرد
  • شبکه های سلولی در مناطق روستایی
  • ارتباطات مایکروویو و ماهواره ای

4. برج های مشبک خود پشتیبانی

برج های شبکه ای خود نگه دارنده نیازی به سیم سیمی ندارند و برای ایستادن فقط به یکپارچگی ساختاری خود متکی هستند.. این برج ها برای مکان هایی که فضا محدود است ایده آل هستند, مانند مناطق شهری یا سایت های صنعتی.

• مزایای:
  • طراحی فضا کارآمد
  • ظرفیت بار بالا
  • مناسب برای تاسیسات شهری و روستایی
• برنامه های کاربردی:
  • شبکه های سلولی در مناطق شهری
  • سیستم های پخش
  • خدمات اینترنت بی سیم

مواد مورد استفاده در برج های مخابراتی شبکه فولادی گالوانیزه

مواد مورد استفاده در ساخت برج های مخابراتی شبکه فولادی گالوانیزه نقش مهمی در تعیین دوام آنها ایفا می کند., استحکام, و مقاومت در برابر عوامل محیطی. متداول ترین مصالح به کار رفته در این برج ها عبارتند از:

1. فولاد گالوانیزه

فولاد گالوانیزه به دلیل مقاومت در برابر خوردگی و دوام عالی، ماده اولیه مورد استفاده در برج های مخابراتی شبکه است.. فولاد با یک لایه روی پوشانده شده است, که آن را از زنگ زدگی و خوردگی محافظت می کند, حتی در محیط های سخت مانند مناطق ساحلی یا سایت های صنعتی.

• مزایای:
  • مقاومت در برابر خوردگی عالی
  • طول عمر طولانی (تا 50 سال یا بیشتر)
  • مقرون به صرفه
• برنامه های کاربردی:
  • دکل های مخابراتی در مناطق ساحلی یا صنعتی
  • برج هایی که در معرض شرایط آب و هوایی سخت قرار دارند

2. فولاد ضد زنگ

در برخی موارد, فولاد ضد زنگ ممکن است برای اجزای خاصی از برج استفاده شود, مانند پیچ ​​و مهره, آجیل, یا براکت ها, برای ایجاد مقاومت بیشتر در برابر خوردگی. فولاد ضد زنگ حاوی کروم است, که یک لایه اکسید محافظ روی سطح ایجاد می کند, جلوگیری از زنگ زدگی و خوردگی.

• مزایای:
  • مقاومت در برابر خوردگی برتر
  • استحکام و دوام بالا
  • ظاهر زیبایی شناختی
• برنامه های کاربردی:
  • برج ها در محیط های بسیار خورنده (به عنوان مثال،, کارخانه های شیمیایی, مناطق ساحلی)

3. بتن (برای بنیاد)

در حالی که خود برج از فولاد ساخته شده است, فونداسیون معمولاً از بتن مسلح ساخته می شود. فونداسیون پایداری و پشتیبانی لازم را برای برج فراهم می کند, به ویژه در مناطق مستعد وزش باد شدید یا فعالیت لرزه ای.

• مزایای:
  • استحکام و پایداری بالا
  • در برابر استرس های محیطی مقاوم است
  • مناسب برای برج های بلند
• برنامه های کاربردی:
  • پایه هایی برای برج های مشبک خود نگهدار و گید شده
  • برج ها در مناطق لرزه خیز

ملاحظات طراحی برای برج های مخابراتی شبکه فولادی گالوانیزه

هنگام طراحی یک برج مخابراتی شبکه فولادی گالوانیزه, برای اطمینان از پایداری برج باید چندین فاکتور در نظر گرفته شود, دوام, و توانایی تحمل بار مورد نیاز. این عوامل عبارتند از:

1. ارتفاع

ارتفاع برج یکی از مهم ترین ملاحظات طراحی است, زیرا توانایی برج در ارائه پوشش در یک منطقه وسیع را تعیین می کند. برج های بلندتر برای ارتباطات دوربرد مورد نیاز هستند, در حالی که برج های کوتاه تر برای شبکه های محلی یا شهری مناسب هستند.

• ارتفاعات معمولی:
  • شبکه های مخابراتی در مقیاس کوچک: 20-40 متر
  • شبکه های سلولی: 40-80 متر
  • سیستم های پخش: 80-150 متر یا بیشتر

2. ظرفیت بار

ظرفیت بار برج به توانایی آن در تحمل وزن آنتن ها اشاره دارد, ظروف, و سایر تجهیزات ارتباطی. ظرفیت بار تحت تأثیر طراحی برج است, مواد, و ارتفاع.

• ظرفیت های بار معمولی:
  • دکل های مخابراتی در مقیاس کوچک: 500-2000 کیلوگرم
  • برج های سلولی: 2000-5000 کیلوگرم
  • برج های صدا و سیما: 5000 کیلوگرم یا بیشتر

3. مقاوم در برابر باد

مقاومت در برابر باد یک عامل حیاتی در طراحی دکل های مخابراتی شبکه ای است, به ویژه در مناطق مستعد بادهای شدید یا طوفان. برج باید بتواند بارهای باد را بدون فروریختن یا متحمل شدن آسیب سازه ای تحمل کند.

• رتبه بندی مقاومت در برابر باد:
  • مناطق کم باد: 120-150 کیلومتر / ساعت
  • مناطق با باد معتدل: 150-180 کیلومتر / ساعت
  • مناطق با باد شدید: 180-250 کیلومتر در ساعت یا بیشتر

4. مقاومت لرزه ای

در مناطق لرزه خیز, برج باید طوری طراحی شود که در مقابل نیروهای ناشی از زلزله مقاومت کند. این امر مستلزم بررسی دقیق پایه و اساس برج است, مواد, و طراحی سازه.

• رتبه بندی مقاومت لرزه ای:
  • مناطق کم لرزه: منطقه 1-2
  • مناطق لرزه خیز متوسط: منطقه 3-4
  • مناطق با لرزه خیز بالا: منطقه 5

5. زیبایی شناسی

در مناطق شهری, ظاهر برج یک نکته مهم است. در حالی که برج های مشبک معمولاً از نظر طراحی مفیدتر هستند, آنها را می توان رنگ یا روکش کرد تا با محیط اطراف ترکیب شوند.

6. نگهداری و دسترسی

برج باید طوری طراحی شود که امکان دسترسی آسان برای نگهداری و تعمیرات را فراهم کند. این شامل تهیه نردبان می شود, سیستم عامل, و ویژگی های ایمنی برای اطمینان از اینکه تکنسین ها می توانند با خیال راحت به آنتن ها و تجهیزات دسترسی داشته باشند.

جدول 1: مشخصات معمولی برای برج های مخابراتی شبکه فولادی گالوانیزه

نوع برج	ارتفاع (متر)	ظرفیت بار (کیلوگرم)	مقاوم در برابر باد (کیلومتر / ساعت)	مقاومت لرزه ای	ماده
برج سه پا	20-100	1000-5000	150-200	منطقه 3-5	فولاد گالوانیزه
برج چهار پا	40-150	2000-7000	180-250	منطقه 4-5	فولاد گالوانیزه
دکل مهاری برج شبکه	50-300	1000-5000	150-250	منطقه 3-5	فولاد گالوانیزه
خود حمایت برج	30-80	2000-6000	150-200	منطقه 3-5	فولاد گالوانیزه

کاربرد برج های مخابراتی شبکه فولادی گالوانیزه

برج های مخابراتی شبکه فولادی گالوانیزه در طیف گسترده ای از صنایع و کاربردها استفاده می شوند, شامل:

1. شبکه های تلفن همراه

برج های شبکه معمولا برای پشتیبانی از آنتن های شبکه های سلولی استفاده می شوند, از جمله 4G, 5G, و سایر فناوری های بی سیم. این برج ها ارتفاع و پایداری لازم را برای اطمینان از پوشش سلولی قابل اعتماد در مناطق بزرگ فراهم می کنند.

• برنامه های کاربردی:
  • دکل های تلفن همراه برای شبکه های 4G و 5G
  • برج هایی برای پوشش سلولی روستایی و راه دور
  • برج برای اپراتورهای شبکه تلفن همراه

2. سیستم های پخش

برج های شبکه ای برای پشتیبانی از آنتن های پخش رادیو و تلویزیون استفاده می شوند. این برج ها باید بلند و پایدار باشند تا اطمینان حاصل شود که سیگنال پخش به مخاطبان گسترده ای می رسد.

• برنامه های کاربردی:
  • دکل های پخش رادیو
  • دکل های پخش تلویزیونی
  • برج های پخش دیجیتال و ماهواره ای

3. خدمات اینترنت بی سیم

برج های شبکه ای برای پشتیبانی از آنتن های خدمات اینترنت بی سیم استفاده می شوند, از جمله WiFi و پهنای باند بی سیم ثابت. این برج ها ارتفاع و ثبات لازم را برای اطمینان از پوشش اینترنتی قابل اعتماد در مناطق وسیع فراهم می کنند.

• برنامه های کاربردی:
  • شبکه های وای فای در مناطق روستایی
  • خدمات باند پهن بی سیم ثابت
  • برج هایی برای ارائه دهندگان خدمات اینترنتی (ISP ها)

4. مایکروویو و ارتباطات ماهواره ای

برج های شبکه ای برای پشتیبانی از ظروف مایکروویو و آنتن های ماهواره ای برای ارتباطات دوربرد استفاده می شوند. این دکل ها باید بلند و پایدار باشند تا از دید واضح بین آنتن ها و ماهواره ها یا سایر نقاط ارتباطی اطمینان حاصل شود..

• برنامه های کاربردی:
  • دکل های ارتباطی مایکروویو
  • دکل های ارتباطی ماهواره ای
  • برج های سیستم های ارتباطی نظامی و دولتی

5. سیستم های نظارتی و امنیتی

برج های مشبک برای پشتیبانی از دوربین های نظارتی استفاده می شوند, سیستم های رادار, و سایر تجهیزات امنیتی. این برج ها ارتفاع و پایداری مورد نیاز برای نظارت موثر بر مناطق وسیع را فراهم می کنند.

• برنامه های کاربردی:
  • برج های مراقبت فرودگاه ها و بنادر دریایی
  • برج های امنیتی برای پایگاه های نظامی و تاسیسات دولتی
  • برج های رادار و سیستم های ارتباطی

جدول 2: کاربردهای رایج برج های مخابراتی شبکه فولادی گالوانیزه

کاربرد	نوع برج معمولی	ارتفاع (متر)	ظرفیت بار (کیلوگرم)	مقاوم در برابر باد (کیلومتر / ساعت)
شبکه های تلفن همراه	سه پا, چهار پا	40-80	2000-5000	150-200
پخش رادیو و تلویزیون	چهار پا, دکل مهاری	80-150	3000-7000	180-250
خدمات اینترنت بی سیم	سه پا, خود حمایت	30-60	1000-3000	150-200
مایکروویو و ارتباطات ماهواره ای	چهار پا, دکل مهاری	50-150	2000-5000	180-250
نظارت و امنیت	سه پا, خود حمایت	20-50	1000-2000	150-200

نصب و نگهداری برج های مخابراتی شبکه فولادی گالوانیزه

نصب و نگهداری برج های مخابراتی شبکه فولادی گالوانیزه نیازمند برنامه ریزی و اجرای دقیق برای اطمینان از پایداری برج است., ایمنی, و طول عمر. مراحل کلیدی درگیر در فرآیند نصب و نگهداری عبارتند از:

1. انتخاب سایت

اولین مرحله در فرآیند نصب، انتخاب محل مناسب برای برج است. سایت باید فضای کافی برای پایه برج فراهم کند و اطمینان حاصل کند که برج با سازه‌های مجاور یا سیستم‌های ارتباطی تداخل نخواهد داشت..

2. ساخت و ساز فونداسیون

فونداسیون برای پایداری برج بسیار مهم است. برای برج های مشبک, فونداسیون معمولاً از بتن مسلح ساخته شده است و باید طوری طراحی شود که در برابر نیروهای ایجاد شده توسط باد مقاومت کند, فعالیت لرزه ای, و وزن برج و تجهیزات.

3. ساخت برج

هنگامی که فونداسیون کامل شد, این برج با استفاده از جرثقیل و سایر تجهیزات سنگین ساخته شده است. بخش های برج به هم مونتاژ و پیچ می شوند, و آنتن ها و تجهیزات ارتباطی نصب شده است.

4. نصب کابل و تجهیزات

پس از ساخت برج, کابل های ارتباطی و تجهیزات نصب شده است. این شامل اتصال آنتن ها نیز می شود, اجرای کابل ها, و اتصال تجهیزات به شبکه.

5. سرویس و نگهداری های مرتب

برای اطمینان از عملیاتی بودن برج, تعمیر و نگهداری منظم مورد نیاز است. این شامل بازرسی برج برای آسیب های ساختاری است, بررسی وضعیت آنتن ها و کابل ها, و انجام هرگونه تعمیرات لازم.

جدول 3: چک لیست نصب و نگهداری برای برج های مخابراتی شبکه فولادی گالوانیزه

وظیفه	فرکانس	شرح
انتخاب سایت	پیش نصب	سایتی با فضای کافی انتخاب کنید, حداقل تداخل, و منطقه بندی مناسب.
ساخت و ساز فونداسیون	پیش نصب	برای تحمل وزن و نیروهای برج، یک پایه بتن مسلح بسازید.
ساخت برج	نصب و راه اندازی	برج را با استفاده از جرثقیل و تجهیزات سنگین مونتاژ و برپا کنید.
نصب کابل و تجهیزات	نصب و راه اندازی	نصب آنتن, کابل, و تجهیزات ارتباطی.
بازرسی سازه	سالانه	برج را برای علائم خوردگی بررسی کنید, آسیب, یا مسائل ساختاری.
بازرسی آنتن و کابل	هر 6 ماه ها	وضعیت آنتن ها و کابل ها را از نظر سایش بررسی کنید, آسیب, یا ناهماهنگی.
تست مقاومت در برابر باد و لرزه	هر 5 سال ها	توانایی برج را برای مقاومت در برابر باد و نیروهای لرزه ای آزمایش کنید.

نتیجه

برج های مخابراتی شبکه فولادی گالوانیزه اجزای ضروری زیرساخت های ارتباطی مدرن هستند, ایجاد ثبات, دوام, و ظرفیت بار مورد نیاز برای پشتیبانی از طیف گسترده ای از فناوری های ارتباطی. آیا برای شبکه های سلولی استفاده می شود, سیستم های پخش, خدمات اینترنت بی سیم, یا ارتباطات ماهواره ای, این برج ها نقش مهمی در تضمین ارتباطات قابل اعتماد در فواصل وسیع دارند.

با درک انواع مختلف برج های مشبک, مواد آنها, ملاحظات طراحی, و برنامه های کاربردی, شما می توانید هنگام انتخاب برج مناسب برای نیازهای خاص خود تصمیمات آگاهانه بگیرید. علاوه بر این, نصب مناسب و نگهداری منظم برای اطمینان از طول عمر و عملکرد برج ضروری است.

سوالات متداول

فرق برج مشبک سه پایه و چهارپایه چیست؟?

یک برج مشبک سه پایه دارای سه پایه عمودی است که در یک مقطع مثلثی مرتب شده اند., در حالی که یک برج مشبک چهار پا دارای چهار پایه عمودی است که در یک مقطع مربع یا مستطیل قرار گرفته اند.. برج های چهار پا پایداری و ظرفیت بار بیشتری را ارائه می دهند, آنها را برای سازه های بلندتر و تجهیزات سنگین تر مناسب می کند.

یک برج مخابراتی شبکه فولادی گالوانیزه چقدر می تواند بلند باشد?

برج‌های مخابراتی شبکه فولادی گالوانیزه می‌توانند از ارتفاع متفاوت باشند 20 متر به بالا 300 متر, بسته به کاربرد و الزامات پوشش. برج های بلندتر معمولاً برای سیستم های پخش استفاده می شوند, در حالی که برج های کوتاه تر برای شبکه های سلولی و خدمات اینترنت بی سیم استفاده می شوند.

چه موادی برای ساخت برج های مخابراتی شبکه ای استفاده می شود?

ماده اولیه مورد استفاده در برج های مخابراتی شبکه فولاد گالوانیزه است, که مقاومت در برابر خوردگی و دوام عالی را فراهم می کند. در برخی موارد, فولاد ضد زنگ ممکن است برای اجزای خاص استفاده شود, و از بتن مسلح برای پی استفاده می شود.

چگونه می توانم از یک برج مخابراتی شبکه فولادی گالوانیزه نگهداری کنم؟?

تعمیر و نگهداری منظم برج مخابراتی شبکه فولادی گالوانیزه شامل بازرسی ساختار برای خوردگی یا آسیب است., بررسی وضعیت آنتن ها و کابل ها, و تست مقاومت باد و لرزه ای برج. نگهداری باید سالانه یا بیشتر در محیط های خشن انجام شود.

فاکتورهای کلیدی که باید در هنگام انتخاب یک دکل مخابراتی شبکه ای در نظر بگیرید چیست؟?

عوامل کلیدی که باید در نظر گرفته شوند عبارتند از ارتفاع, ظرفیت بار, مقاوم در برابر باد, مقاومت لرزه ای, و موقعیت مکانی برج. علاوه بر این, هنگام انتخاب نوع و طراحی مناسب برج، شرایط محیطی و در دسترس بودن فضا باید در نظر گرفته شود.
