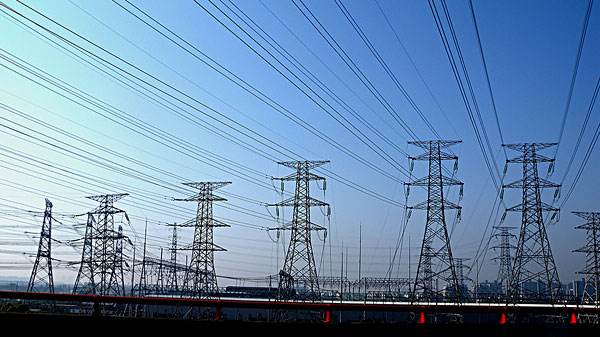

Dalam industri tenaga, menara keluli kekisi biasanya digunakan untuk penghantaran kuasa melalui konduktor elektrik dari tempat penjanaan kuasa ke tempat pengagihan. Talian penghantaran Menara menyokong konduktor kuasa elektrik dan tanah-wayar pada ketinggian sesuai di atas tanah untuk memenuhi keperluan fungsi tertentu. Ia melaporkan bahawa talian penghantaran
menara menyumbang kepada kira-kira 35-45% daripada jumlah kos untuk talian penghantaran. Oleh itu pengoptimuman reka bentuk menara itu boleh menyebabkan ekonomi besar. tanggungjawab yang besar itu bergantung kepada jurutera reka bentuk yang mempunyai untuk menyediakan bukan sahaja menjimatkan, tetapi reka bentuk juga selamat dan boleh dipercayai. Struktur menara perlu mencukupi untuk menentang beban seperti beban angin, beban salji dan berat diri.

menara talian penghantaran biasanya ditentukan oleh voltan, beberapa litar dan jenis. Oleh itu, parameter ini menjadi parameter asas, yang mengawal reka bentuk struktur menara.

Pengelasan voltan menara talian penghantaran adalah mengikut voltan barisan ia membawa. Voltan biasa digunakan di India untuk penghantaran kuasa yang 110 kV, 220/230 kV dan 440 kV.

Tatarajah yang diterima pakai adalah jenis biasanya segi empat tepat dan persegi. Jenis persegi menara menyeluruh adalah yang paling biasa digunakan. Bilangan litar menara boleh membawa sama ada tunggal, litar dua atau pelbagai. Bilangan wayar bumi, hak jalan, dan lain-lain. juga memberi kesan kepada konfigurasi menara. Sepanjang laluan talian penghantaran, bergantung kepada profil sepanjang garis tengah talian penghantaran, menara dikelaskan kepada tiga kategori seperti menara tangen, menara sudut dan menara buntu. Selanjutnya, menara talian penghantaran juga dikelaskan mengikut bentuk mereka sebagai Barrel, Korset dan menara Guyed.

Menara jenis Barrel dipertimbangkan dalam kajian ini untuk pengoptimuman sebagai generasi dan data geometri adalah modular Based. Keperluan fungsian seperti pembersihan tanah minimum, dan kelegaan antara konduktor dan badan menara, dikawal oleh peraturan-peraturan elektrik dan mereka sebahagian besarnya bergantung kepada voltan yang dibawa oleh konduktor. Bilangan litar memutuskan jumlah senjata silang di atas menara. Parameter seperti bilangan senjata salib, jarak menegak antara senjata salib, ketinggian puncak tanah wayar, pembersihan tanah minimum, sag maksimum dan kelegaan lain membuat keputusan ketinggian keseluruhan menara. Pementasan menara talian penghantaran harus cukup tinggi untuk menyediakan pembersihan tanah minimum di bawah keadaan mengendur maksimum. Sebagai penghantaran menara talian mempunyai komponen seperti beberapa senjata salib dan puncak tanah wayar, pementasan di bawah lengan silang bahagian bawah adalah lebih berguna untuk pengoptimuman daripada bahagian atas.

Tower Talian penghantaran konfigurasi
jenis laras biasa dan menara jenis corset talian penghantaran konfigurasi ditunjukkan dalam Rajah 4.1. Memilih konfigurasi awal adalah pra-syarat untuk analisis terperinci dan reka bentuk menara talian penghantaran dan ini adalah untuk dipilih berdasarkan keperluan fungsi dan struktur. Parameter geometri talian penghantaran konfigurasi menara adalah ketinggian menara, lebar asas menara, lebar atas-hamper, panjang dan kedalaman salib- lengan. Beberapa parameter yang mengawal geometri menara yang ditunjukkan dalam
Rajah 4.2. kelakuan struktur anggaran menara atau amalan konvensional diambil sebagai asas untuk menetapkan parameter ini menara. Sag ketegangan dan kelegaan juga memainkan peranan yang penting dalam menentukan konfigurasi.

Parameter menara Konfigurasi

Untuk pengoptimuman menara talian penghantaran, ia adalah penting untuk mengetahui pelbagai parameter reka bentuk yang mengawal reka bentuk menara. Beberapa parameter yang menentukan konfigurasi menara talian penghantaran diterangkan secara ringkas di bawah:Tower Tinggi: Ketinggian menara ditentukan oleh parameter seperti bilangan senjata salib, jarak menegak antara senjata salib, ketinggian puncak tanah wayar, pembersihan tanah minimum, sag maksimum dan kelegaan lain. Kos menara meningkat dengan ketinggian menara. Oleh itu, adalah wajar untuk menyimpan minimum ketinggian menara setakat yang mungkin tanpa mengorbankan keselamatan struktur dan keperluan berfungsi seperti pembersihan tanah dan pelepasan elektrik.

sag: Wayar konduktor dan tanah-wayar mengendur kerana berat diri. Saiz dan jenis konduktor, angin dan keadaan iklim rantau dan jangka panjang menentukan sag dan ketegangan konduktor. panjang rentang ditetapkan dari pertimbangan ekonomi. The sag maksimum berlaku pada suhu maksimum dan keadaan angin masih. Kendur kabel konduktor diambil kira dalam menentukan ketinggian menara. Ia adalah penting untuk mempunyai kelulusan minimum antara bahagian bawah-paling konduktor dan tanah, di tempat di mana mengendur adalah maksimum. Sag ketegangan adalah daya pada konduktor, yang seterusnya dipindahkan ke menara. Sag ketegangan adalah maksimum pada masa suhu maksimum dan apabila angin adalah maksimum. Beban seperti berat sendiri dan beban salji di konduktor menyumbang kepada ketegangan sag.

Jarak di antara menara, perbezaan paras tanah antara lokasi menara, sifat-sifat mekanik konduktor dan tanah-wayar menentukan jarak sag dan ketegangan mengendur dalam kabel. Konduktor menganggap profil katenari dan sag yang dikira berdasarkan formula parabola atau tatacara yang diberikan dalam kod amalan.

Clearance Ground Minimum: konduktor kuasa di sepanjang keseluruhan laluan talian penghantaran perlu mengekalkan pelepasan syarat ke tanah seluruh negara terbuka, lebuh raya negara, jalan raya penting, elektrik dan talian telekomunikasi dan kuasa, dan lain-lain. seperti yang ditetapkan dalam pelbagai standard kebangsaan. The sag maksimum bagi span biasa konduktor harus
ditambah kepada pembersihan tanah minimum untuk mendapatkan ketinggian pementasan menara, Menara Radar Telekom Telekom Keluli Sokongan Sendiri. jarak menegak dari aras tanah ke bahagian bawah lengan salib rendah.

puncak tanah wayar: puncak tanah wayar disediakan untuk menyokong tanah-wayar, yang melindungi menara dari kilat dan menyediakan pembumian ke menara. Ketinggian puncak tanah-wire dipilih dalam apa-apa cara yang lengan silang termasuk dalam sudut perisai. Lebar bawah puncak tanah-wire diandaikan sama dengan lebar hamper atas dan biasanya 0.75m untuk lm.

jarak Cross-lengan: senjata Cross disediakan untuk menyokong konduktor kuasa talian penghantaran. Bilangan litar dibawa oleh menara menentukan bilangan senjata salib. Secara umum tiga senjata salib untuk menara litar single dan enam senjata salib untuk menara litar double dikehendaki. Jarak menegak antara senjata silang mesti memenuhi kelegaan minimum antara garis litar dan keperluan elektrik lain. Kelegaan mendatar minimum diperlukan antara konduktor dan keluli menara ini adalah berdasarkan kepada syarat-syarat swing, dan ia menentukan panjang lengan silang.
Kedalaman lengan silang diandaikan secara umum supaya sudut di hujung lengan adalah dalam lingkungan 15 kepada 20 degrees.Base Lebar: Lebar asas menara ini telah dipilih heuristically.
Sebagai contoh, nisbah lebar asas kepada jumlah ketinggian mungkin berbeza-beza dari satu per sepuluh untuk menara tangen kepada satu perlima untuk menara sudut yang besar. juga, terdapat formula untuk penentuan awal lebar asas ekonomi. Lebar boleh diubah untuk memenuhi kekangan lain seperti reka bentuk asas dan tanah availability.Top Hamper Lebar: lebar hamper atas adalah lebar menara pada
tahap silang lengan yang lebih rendah. Lebar hamper bahagian juga ditentukan heuristically dan umumnya kira-kira satu pertiga daripada lebar asas. parameter lain seperti jarak mendatar antara konduktor dan cerun kaki juga boleh dipertimbangkan semasa menentukan lebar hamper bahagian.
