Análise de Torre de Linha de Transmissão Submetida a Carregamento Eólico

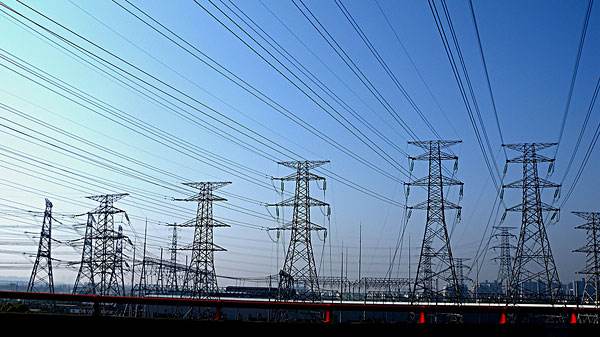

Torres de linhas de transmissão são vitais para o funcionamento das redes elétricas, pois suportam linhas aéreas de energia que transmitem eletricidade por longas distâncias. Projetar essas torres envolve garantir que elas possam suportar diversas cargas ambientais, sendo a carga eólica uma das mais críticas. Cargas de vento podem causar forças e momentos significativos na estrutura da torre, potencialmente levando à falha estrutural se não for devidamente contabilizado. Esta análise abrangente explorará a base teórica, considerações de projeto, e abordagens práticas para analisar torres de linhas de transmissão sob carga de vento.

1. Introdução à Carga Eólica em Torres de Linhas de Transmissão

A carga eólica em torres de linhas de transmissão é um fator crítico em seu projeto e análise. O vento exerce forças sobre os componentes da torre, que deve ser avaliado para garantir a integridade estrutural e a capacidade de manutenção. As cargas do vento variam com a velocidade do vento, direção, altura da torre, e localização geográfica, tornando a análise complexa.

As torres das linhas de transmissão são normalmente altas, estruturas delgadas que podem ser significativamente afetadas pelas forças do vento. Estas torres devem ser projetadas para resistir a cargas de vento estáticas e dinâmicas, garantindo estabilidade e segurança ao longo de sua vida útil.

2. Fundamentos da Carga Eólica

Compreender a carga do vento envolve compreender os princípios básicos da pressão do vento e como ela interage com as estruturas.. A pressão do vento sobre uma estrutura pode ser expressa como:

=0,5⋅⋅2⋅⋅P=0.5⋅R⋅V2⋅Cd​⋅UMA

Onde:

• $P$ = Pressão do vento
• $R$ = Densidade do ar (tipicamente 1.225 kg/m³ ao nível do mar)
• $V$ = Velocidade do vento
• Cd​ = Coeficiente de arrasto
• $UMA$ = Área projetada da estrutura

Velocidade do vento ($V$) é um parâmetro crítico, frequentemente medido a uma altura de referência e ajustado à altura real da estrutura usando perfis apropriados.

3. Design Velocidade do vento

A velocidade do vento projetada é determinada com base em:

• Localização geográfica: Dados de velocidade do vento de estações meteorológicas, muitas vezes dado por diferentes períodos de retorno (v.g., 50 anos, 100 anos).
• Rugosidade do terreno: A rugosidade do terreno afeta os perfis de velocidade do vento. Terrenos abertos e áreas urbanas têm perfis diferentes.
• Altura acima do solo: A velocidade do vento aumenta com a altura, e esta variação é descrita por perfis de velocidade do vento ou categorias de exposição.

Padrões como ASCE 7 e CEI 60826 fornecer diretrizes para determinar as velocidades do vento de projeto com base nesses fatores.

4. Características Aerodinâmicas

torres de linhas de transmissão, normalmente estruturas treliçadas, têm características aerodinâmicas específicas. O coeficiente de arrasto (Cd​) depende da forma e orientação dos membros da torre. Torres treliçadas geralmente têm coeficientes de arrasto mais baixos em comparação com estruturas sólidas devido à sua estrutura aberta, que permite a passagem do vento.

5. Cargas de vento estáticas e dinâmicas

As cargas de vento podem ser classificadas em componentes estáticos e dinâmicos:

• Carga estática do vento: A pressão do vento em estado estacionário atuando na estrutura.
• Carga Dinâmica de Vento: Causada por rajadas de vento e turbulência, levando a forças flutuantes.

Cargas dinâmicas de vento podem induzir vibrações na estrutura, que deve ser cuidadosamente analisado para evitar ressonância e fadiga.

6. Análise estrutural

A análise estrutural de um torre de linha de transmissão sob carga de vento envolve várias etapas:

6.1 Modelando a Torre

Criação de um modelo 3D detalhado da torre usando software como SAP2000, ANSYS, ou STAAD.Pro. O modelo inclui todos os elementos estruturais, A torre de comunicação pertence a um tipo de torre de transmissão de sinal, e conexões.

6.2 Carregar aplicativo

A aplicação de cargas de vento ao modelo envolve:

• Análise Estática: Aplicando a pressão do vento calculada como cargas estáticas na estrutura.
• Análise Dinâmica: Considerando a natureza flutuante das cargas de vento, muitas vezes usando espectros de vento ou análise de histórico de tempo.

6.3 Análise de elementos finitos (FEA)

Análise de elementos finitos (FEA) é usado para avaliar a distribuição de tensão, deformações, e estabilidade da torre sob cargas de vento. FEA fornece insights detalhados sobre a resposta estrutural, identificando áreas críticas e possíveis pontos de falha.

7. Efeitos Dinâmicos e Análise de Vibração

Os efeitos dinâmicos são cruciais na análise da carga do vento, pois as vibrações induzidas pelo vento podem levar à fadiga estrutural e à falha. Isso inclui:

• Análise de Frequência Natural: Garantir que as frequências naturais da torre não coincidam com as frequências das rajadas de vento.
• Mecanismos de amortecimento: Incorporando dispositivos de amortecimento (v.g., amortecedores de massa sintonizados) para reduzir vibrações.

8. Design e dimensionamento de membros

Cada membro estrutural deve ser projetado para suportar as cargas máximas de vento esperadas sem entortar ou ceder.. Isso involve:

• Propriedades da seção: Escolhendo formas e tamanhos de seção transversal apropriados.
• Seleção de Materiais: Utilizar materiais com resistência e durabilidade adequadas.
• Projeto de conexão: Garantir que as conexões possam transferir cargas de forma eficaz e sem falhas.

9. Projeto de Fundação (Contínuo)

A fundação de um torre de linha de transmissão devem ser projetados para fornecer estabilidade adequada contra as forças e momentos induzidos pela carga do vento. As principais considerações incluem:

• Propriedades do solo: Realização de investigações geotécnicas para determinar a capacidade de suporte e a resistência ao cisalhamento do solo.
• Tipo Foundation: Escolhendo o tipo de fundação apropriado (v.g., fundações rasas, fundações de estacas) com base nas condições do solo e requisitos de carga.
• Resistência ao capotamento e deslizamento: Garantir que a fundação possa resistir ao momento de tombamento e às forças de deslizamento. Isto pode envolver o aumento da profundidade da fundação, usando bases maiores, ou adicionando âncoras.
• Distribuição de carga: Garantir que as cargas sejam distribuídas uniformemente para evitar assentamentos diferenciais.

10. Conformidade com o Código

As torres de linhas de transmissão devem cumprir os códigos e padrões nacionais e internacionais relevantes. Estas normas fornecem diretrizes para cálculos de carga de vento, projeto estrutural, e fatores de segurança. Alguns padrões comuns incluem:

• ASCE 7-22: “Cargas Mínimas de Projeto e Critérios Associados para Edifícios e Outras Estruturas” pela Sociedade Americana de Engenheiros Civis.
• IEC 60826: “Critérios de projeto de linhas de transmissão aéreas” pela Comissão Eletrotécnica Internacional.
• Eurocódigo EN 1991-1-4: “Ações em Estruturas – Ações do Vento” pelo Comité Europeu de Normalização.

11. Fatores de segurança

Fatores de segurança são aplicados para levar em conta as incertezas nas previsões de carga de vento, propriedades dos materiais, e qualidade de construção. Esses fatores garantem que a estrutura permaneça segura sob condições extremas. Fatores de segurança típicos incluem:

• Fatores de carga: Aplicado a cargas de vento para cobrir incertezas nos dados de velocidade do vento e efeitos aerodinâmicos.
• Fatores materiais: Aplicado às resistências dos materiais para levar em conta a variabilidade nas propriedades dos materiais e nos processos de fabricação.
• Fatores de Combinação: Usado ao combinar diferentes tipos de cargas (v.g., vento, cargas mortas, cargas vivas) para garantir um design conservador.

12. Estudo de caso: Análise de carga de vento em torre de linha de transmissão

Para ilustrar o processo de análise, vamos considerar um estudo de caso de uma torre de linha de transmissão submetida a carregamento de vento.

12.1 Descrição da torre

• Altura: 50 metros
• Tipo: Torre de treliça de aço
• Localização: Área costeira com ventos de alta velocidade
• Design Velocidade do vento: 45 Senhora (com base em dados locais de velocidade do vento e período de retorno)

12.2 Cálculo da carga do vento

Usando a fórmula para pressão do vento:

=0,5⋅⋅2⋅⋅P=0.5⋅R⋅V2⋅Cd​⋅UMA

assumindo:

• Densidade do ar ($R$) = 1.225 kg/m³
• Coeficiente de arrasto (Cd​) = 1.2 (para estruturas treliçadas)
• Velocidade do vento ($V$) = 45 Senhora

A pressão do vento no topo da torre é:

=0,5⋅1,225⋅(45)2⋅1.2P=0.5⋅1.225⋅(45)2⋅1.2
≈1484 N/m2P≈1484 N/m2

12.3 Modelagem e Análise Estrutural

• Modelagem: Um modelo 3D da torre é criado usando software de elementos finitos.
• Carregar aplicativo: As cargas de vento são aplicadas como pressões estáticas nos membros da torre.
• Análise Dinâmica: As vibrações induzidas pelo vento são analisadas usando análise de histórico de tempo e métodos espectrais.

12.4 Resultados e discussão

• Distribuição de estresse: Os resultados da FEA mostram altas concentrações de tensão nas juntas e nos elementos de contraventamento.
• Deformação: A torre apresenta deflexão máxima no topo, dentro de limites aceitáveis.
• Frequências Naturais: A análise de frequência natural não indica problemas de ressonância com as frequências esperadas de rajadas de vento.
• Estabilidade da Fundação: O projeto da fundação é validado para resistir a forças de tombamento e deslizamento.

13. Considerações Avançadas

13.1 Teste em túnel de vento

Para projetos críticos, testes em túnel de vento podem fornecer dados mais precisos sobre pressões do vento e comportamento aerodinâmico. Modelos em escala da torre são testados sob condições de vento controladas para medir forças e momentos.

13.2 Dinâmica de Fluidos Computacional (CFD)

Simulações CFD oferecem insights detalhados sobre os padrões de fluxo de vento ao redor da torre. Essas simulações ajudam a identificar áreas de alta pressão de vento e possíveis melhorias aerodinâmicas.

13.3 Análise de fadiga

Vibrações repetidas induzidas pelo vento podem levar à falha por fadiga em membros estruturais. A análise de fadiga avalia os danos cumulativos ao longo da vida útil esperada, garantindo durabilidade e confiabilidade.

14. Conclusão

Analisar torres de linhas de transmissão sob carga eólica é uma tarefa complexa, mas essencial para garantir sua segurança e estabilidade. O processo envolve a compreensão das características do vento, calculando cargas de vento, modelando a estrutura, e conduzindo análises estáticas e dinâmicas. Conformidade com códigos e padrões relevantes, juntamente com a aplicação de fatores de segurança, garante um design conservador e confiável. Técnicas avançadas, como testes em túnel de vento e simulações CFD, fornecem informações adicionais para otimizar o desempenho da torre.
