Cada torre deve ser fornecida com as placas pull-off necessárias, U-parafusos, ligações de tensão, etc., em todos os pontos de fixação fios condutores e protetor.

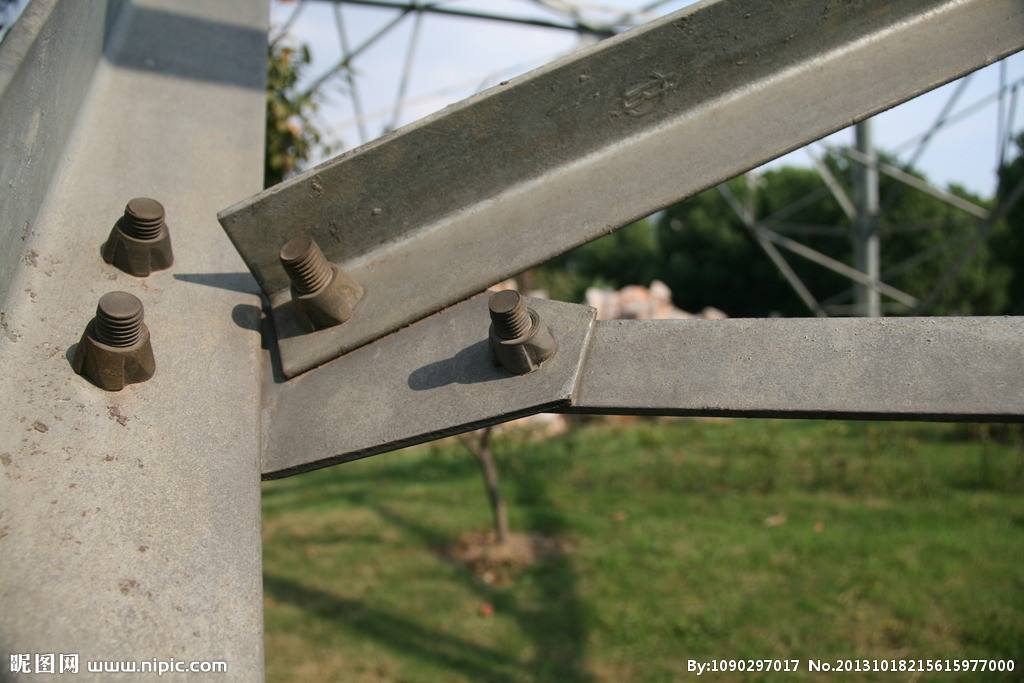

Para circuito único tipo torres parafusos de passo deve ser fornecida sobre uma perna torre. Devem começar diretamente acima da fundação e continue até o topo da torre. Eles devem ser espaçados a uma distância de 330 mm de centro a centro, distribuídos estritamente alternando nos lados externos dos ângulos da perna. A distância de espaçamento de todos os parafusos passo será igual em toda a torre. tolerâncias de espaçamento de acordo com VDE 0210/12.85 serão aceites. Apenas os parafusos passo acima do dispositivo anti escalada deve ser instalado de forma permanente na torre. Parafusos abaixo o dispositivo anti escalada deve ser instalado, ou ser entregue à loja de Empregador, a critério do empregador.
Todos os parafusos passo terá uma largura do piso livre 20 cm. Para a protecção contra o deslizamento de um limite lateral de min. 20 mm acima do topo do passo deve ser fornecida. O lado do piso dos parafusos de passo deve ser uniforme para todas as torres. O lado de fixação podem acomodar diferentes tamanhos, para tirar proveito de furos previstos parafusos estruturais. Passo parafusos deve ser classificado pelo menos para uma carga de concentrado 1500 N, agindo verticalmente na posição mais desfavorável. Se aplicada em lugar de um parafuso estrutural, sua carga tem de ser considerado, também.
Torres devem ser fornecidos com todas as siderúrgicas necessárias para a montagem de sinais.
Tempo resistindo placas esmaltadas devem ser fornecidos como sinais de perigo e instalado em todas as torres. As placas devem descrever, de preto, caveira e ossos cruzados. A palavra PERIGO será escrito corajosamente em vermelho, tanto em amárico e inglês. Na mesma placa, números de torre em designações pretas e de fase em amarelo para R-fase, no verde para a fase S e na violeta para o t-fase deverá ser mostrado. As designações de fase deve ser marcado preto com números hora (R0, S4 e T8).
placas visíveis aéreas serão roteiro amarela pelo menos 370 mm no alto de um fundo preto e especificam o número torre. Eles devem ser instalados numa posição aprovado na face transversal da torre para cada tensão e a cada quinto torres de suspensão.
Torre de placas de cor circuito será 305 mm de profundidade e 100 mm de comprimento.
Os sinais devem ser normalmente na face transversal de uma torre com a excepção de torres localizados dentro 40 metros de estradas, caso em que os sinais devem ser apostas voltado para a rodovia. A altura de montagem deve ser aproximadamente 3 metros acima do nível do solo. Fixações devem ser feitas de parafusos de linha de transmissão galvanizado, porcas e anilhas.
Todas as placas devem ter uma espessura suficiente para assegurar nenhuma flexão das placas pode ter lugar e sem fissuras de superfície coloração pode ocorrer.
Estragado, placas lascados ou fendidos e coloração de superfície não será aceite.
Condutor e fio terra anexos devem ser considerados como parte das respectivas torres básicas e serão fornecidos como parte integrante delas.

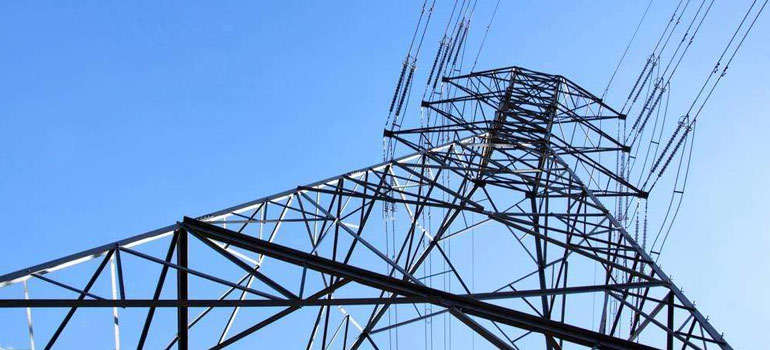

Todos os pontos de suspensão condutor deve fornecer 3 suportes de instalação de dobradiças suspensão adequada para a ligação de cadeias duplas e simples isolador associados com os conjuntos de suporte de condutores suspensão. Ambos, dobradiças individuais e conjuntos de ponto de suspensão deve ser orientada em direcção da linha de, permitindo que as cadeias de isoladores a oscilar na direcção do braço transversal.
torres de tensão deve ter suportes adequados para a fixação de tensão dobradiças para cadeias de isoladores duplos associados com montagens condutoras dead-end.
O espaçamento de todas as cadeias duplas devem cumprir os requisitos de acordo com o artigo “Isolador Cordas” abaixo. Isoladores de cordas duplas devem ser mantidos em paralelo em todos os ângulos de linha.
O fio de terra / OPGW deve ser ligado aos picos torre suspensão por dobradiça(s) orientada na direcção da linha de, permitindo a montagem da suspensão para balançar no sentido transversal ao braço. Ligação para torres de tensão deve ser fornecida pelos conjuntos de tensão, para ser fixado ao pico torre.
Para a ligação directa dos shunts cabo de blindagem suspenso para as torres, 2 conjuntos de dois furos, galvanizado, devem ser fornecidas em cada pico de fio de terra.
suporte de manutenção adicional em suspensão braços cruzados e pontos de tensão internas e externas adicionais em cada braço transversal tensão deve ser proporcionada a utilização de pele durante as operações de manutenção e amarrando. Em tensão cruzetas de furos peças são para ser fornecida de modo a que em combinação com cavilhas ou manilhas que proporcionam suportes para amarrar polias.
Todas as torres terá provisões para a fixação de ambas as cadeias de isoladores simples e duplas. torres Dead-end com um fio terra / OPGW terão suportes adequados para gêmeos anexos fio terra para pórticos de subestação. A ligação à terra-fio adicional deve ser fornecido pelo empreiteiro entre a torre e o terminal de pórtico subestação. cadeias de isoladores duplas será fixado com dois pontos sobre as cruzetas de proporcionar a máxima segurança em caso de ruptura de um cadeia de isoladores.
Para a ligação de dispositivos de ligação à terra adicionais, conjuntos de dois furos de cada, devem ser fornecidos em todos os quatro ângulos stub tomar dois 16 parafusos mm.
Como ponto de ligação à terra de serviço, um parafuso de ligação à terra M 16, DE 48088 parte 2, para ser entregue com anilha de mola, anilha e porca deve ser instalado nas siderurgias cruzada braço, perto de lado a base de toda cadeia de isoladores em um local facilmente acessível, sujeito à aprovação do Engenheiro. Este ponto de terra serão necessários para a ligação à terra do sistema durante a reparação da linha e trabalhos de manutenção. O parafuso de fixação terra será projetado para suportar uma corrente de 30 kA por um período de 1 segundo.
Cada torre devem estar equipados com meios adequados para possível instalação de luzes de perigo aviação movidos a energia solar.
devem ser fornecidos furos de fixação, em ambos superiores transversais braços, permitindo a instalação de dois painéis solares com um tamanho total de min. 1,2 m x 1,2 m, com uma inclinação de 45 ° em relação à horizontal, de frente para o sul. Os pontos de fixação devem ser versátil, para dar conta de diferentes orientações de torre e ser concebido para transferir com segurança a carga de vento completo agindo nos painéis.
No eixo da torre, na parte superior do nível de cross-braço, uma plataforma de trabalho de aço de ralar min. 2 m² devem ser fornecidas, apropriado para a instalação de um compartimento de unidade de bateria / controlo com dimensões de min. B x D x H de 80 cm x 80 cm x 100 cm, e um peso de min. 100 kg. Além da caixa, a plataforma deve ser capaz de transportar, simultaneamente, o peso de 3 bandeirinhas com tackle.
No pico fio de terra, deve dispor de dois furos, para ligação vertical de um conjunto de luz de aviso.
dependências listados acima são consideradas partes torre integral e devem ser fornecidas, independentemente se o escopo do trabalho realmente exige fornecimento de luzes de advertência.
Cada torre devem ser fornecidos com os tocos fundação, que terá uma dimensão da secção, o que não é menos do que a perna torre. devem ser fornecidos modelos de ajuste esboço suficiente para permitir a instalação base livre e abrange toda a gama de tipos de torres, perna e extensões do corpo.
Cada torre deve ser equipado com um dispositivo anti escalada para evitar que pessoas não autorizadas a subir a torre. O dispositivo anti escalada deve ser de um tipo como mostrado nos desenhos Lance, e deve ser fixada a uma altura de aproximadamente 6 metros acima da fundação.
Um portão de abertura para um lado de um modelo aprovado deve ser montado no dispositivo anti-escalada da perna passo da torre e disposições feito para bloquear a porta com um parafuso, porca e contraporca.
membros torre posicionada acima cadeias de isoladores / painéis solares (se aplicável) devem estar equipados com tiras de agulha de aço inoxidável, efetivamente impedindo aves de sentar nesses locais. As tiras devem estender suficientemente, horizontalmente além do local protegido e ser aplicado a todas as superfícies um pássaro pode se sentar em. Onde as agulhas estão projetando a partir do contorno cruz-braço para partes vivas, o diagrama de apuramento torre deve considerar a altura das agulhas.
