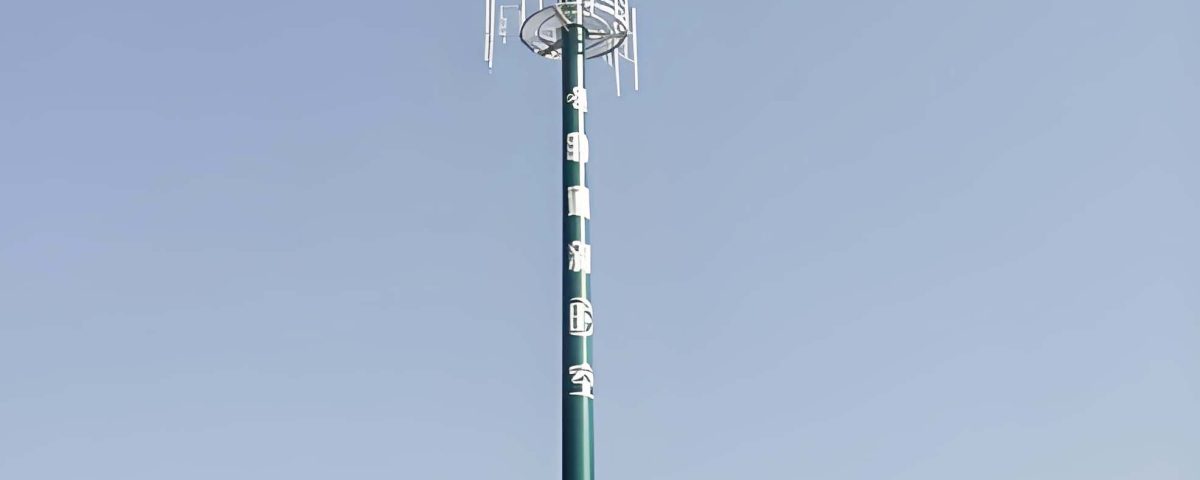

Torre Monopole de Comunicação GSM
Introdução
UMA GSM (Sistema Global para Comunicações Móveis) torre monopole é um tipo de estrutura autoportante usada principalmente para telecomunicações. É caracterizado por um único, alto, poste cilíndrico que suporta antenas e outros equipamentos de comunicação. As torres monopolo são preferidas em ambientes urbanos e suburbanos onde o espaço é limitado e as considerações estéticas são importantes. Esta descrição detalhada cobre o design, materiais, parâmetros, construção, e manutenção de torres monopolo GSM.
Projeto estrutural
Estrutura Monopólo
- Estrutura básica:
- Monopólos são normalmente feitos de aço ou alumínio de alta resistência.
- O poste é cônico, o que significa que tem um diâmetro maior na base e estreita gradualmente em direção ao topo.
- As seções do poste geralmente são flangeadas ou unidas por deslizamento para facilitar a montagem e o transporte.
- Altura e Diâmetro:
- As alturas normalmente variam de 15 para 60 metros (50 para 200 pés), dependendo dos requisitos de cobertura.
- O diâmetro da base pode variar de 1 para 3 metros (3 para 10 pés), afinando para um diâmetro menor na parte superior.
- Fundação:
- As fundações são projetadas para suportar a carga vertical da torre e as cargas laterais impostas pelo vento e pela atividade sísmica..
- Os tipos de fundação comuns incluem blocos de concreto armado ou fundações por estacas, dependendo das condições do solo.
Distribuição de carga
- Cargas verticais:
- O peso da própria estrutura da torre.
- O peso das antenas, montagens, O método mais confiável e amplamente utilizado de lidar com o acúmulo de gelo e seu carregamento relacionado é projetar a torre para suportar a carga adicional.
- O peso do acúmulo de gelo ou neve (em climas mais frios).
- Cargas laterais:
- A pressão do vento é uma carga lateral significativa, especialmente em alturas maiores.
- As forças sísmicas devem ser consideradas em regiões propensas a terremotos.
- Cargas Dinâmicas:
- Cargas vibracionais de oscilações induzidas pelo vento.
- Cargas devido à movimentação de pessoal ou equipamento de manutenção.
Considerações de design
- vento Carregando:
- A velocidade e a pressão do vento são calculadas com base em dados meteorológicos locais.
- O poste deve resistir às cargas do vento sem deflexão ou vibração excessiva.
- Carregamento Sísmico:
- Os critérios de projeto sísmico baseiam-se na zona sísmica do local de instalação.
- A fundação e o poste são projetados para suportar forças sísmicas sem falhas.
- Considerações Estéticas:
- Monopólos são frequentemente projetados para se misturar com o ambiente.
- Técnicas de camuflagem, como desenhos de árvores falsas ou correspondência de cores, pode ser empregado.
Especificações e detalhes da torre monopole GSM
Torres monopolo são essenciais para telecomunicações, fornecendo infraestrutura robusta e confiável para diversas aplicações. Abaixo estão as especificações para diferentes séries de torres padrão, bem como detalhes sobre sua construção, durabilidade, e manutenção.
Série de torre padrão
Series |
Faixa de altura |
Propósito |
MP230 |
15-30 m |
Telecomunicação – projetado para um operador |
MP300 |
18-24 m |
Telecomunicação – projetado para dois operadores |
MP440 |
15-30 m |
Telecomunicação – projetado para três operadores |
MP1500 |
30-48 m |
Telecomunicação – projetado para quatro operadores ou 15 m² de windage para antenas |
Detalhes rápidos
- Construção Tubular em Aço:
- Material: Monopólos são fabricados em aço nacional.
- Padrões: Atender ou superar a última EIA (Aliança das Indústrias Eletrônicas) critério.
- A galvanização por imersão a quente:
- Revestimento: Revestimento de zinco em todas as ferragens e componentes.
- Padrões: Atende aos padrões EIA e ASTM-A123.
- Força do vento:
- Resistência: Projetado para suportar ventos de até 105 Mph.
- Costumização: Monopólos que exigem cargas de vento ou gelo maiores ou menores são projetados de forma personalizada.
- Construção Durável:
- aplicações: Atende aplicações industriais pesadas.
- garantia: Vem com garantia de cinco anos para mão de obra e materiais.
- Resistente a violações:
- Recursos de segurança: Dispositivos anti-escalada para escadas de escalada disponíveis.
- Acesso: Porta de acesso bloqueável evita adulteração.
- linha de transmissão torre de aço: Coaxial, energia elétrica, e fibras ópticas são colocadas dentro da estrutura para evitar vandalismo.
- Facilidade de manutenção:
- Acesso: As plataformas são projetadas para facilitar o acesso às câmeras, equipamento de microondas, e eletrônica.
- Segurança: A escada de escalada é fechada em uma gaiola ou pode ser equipada com um dispositivo opcional de subida de segurança.
- Numerosas aplicações:
- Segurança: Adequado para pátios ferroviários e segurança de instalações intermodais, áreas de alta segurança, como prisões, ou instalações de defesa.
- Segurança Fronteiriça: Usado pelos EUA. Patrulha de Fronteira para segurança de fronteira.
- Vários tamanhos, Alturas, & Capacidades:
- Costumização: Contate-nos com os requisitos da torre, e forneceremos uma proposta para cada necessidade específica de torre.
Tabela de resumo
Aspecto |
detalhes |
Material |
Aço doméstico, galvanizado a quente |
Faixa de altura (Série MP230) |
15-30 m |
Faixa de altura (Série MP300) |
18-24 m |
Faixa de altura (Série MP440) |
15-30 m |
Faixa de altura (Série MP1500) |
30-48 m |
Resistência ao Vento |
O Empreiteiro será responsável por garantir que as torres sejam capazes de suportar as tensões dos membros sem deformação permanente em qualquer parte da torre 105 Mph |
garantia |
Cinco anos em mão de obra e materiais |
Recursos de segurança |
Resistente a violações, acesso bloqueável, fiação fechada |
Manutenção |
Plataformas de fácil acesso, dispositivo de subida de segurança opcional |
aplicações |
Telecomunicações, segurança, patrulha da Fronteira, áreas de alta segurança |
Costumização |
Disponível para altura específica, carga de vento, e necessidades de capacidade |
materiais
- Aço:
- Força elevada, baixa liga (HSLA) o aço é comumente usado.
- O aço é frequentemente galvanizado por imersão a quente para proteger contra a corrosão.
- O limite de escoamento normalmente varia de 250 para 400 MPa (36,000 para 58,000 psi).
- Alumínio:
- As ligas de alumínio são usadas por suas propriedades leves e resistentes à corrosão.
- As ligas comumente usadas incluem 6061 e 6063, que têm boa resistência estrutural e resistência à corrosão.
- O limite de escoamento normalmente varia de 150 para 275 MPa (22,000 para 40,000 psi).
- Concreto:
- Usado para a fundação, normalmente reforçado com vergalhões de aço.
- A resistência à compressão do concreto é geralmente em torno 25 para 40 MPa (3,600 para 5,800 psi).
- Fixadores e Conectores:
- Parafusos e porcas de alta resistência, muitas vezes feito de aço inoxidável ou aço galvanizado.
- As soldas devem ser de alta qualidade e inspecionadas quanto a defeitos.
Parâmetros e especificações
Parâmetro |
Especificação |
Altura |
15 para 60 metros (50 para 200 pés) |
Diâmetro da base |
1 para 3 metros (3 para 10 pés) |
Diâmetro superior |
0.3 para 1 metro (1 para 3 pés) |
Material |
Aço ou alumínio de alta resistência |
Tipo Foundation |
Base de concreto armado ou fundação por estaca |
Classificação da velocidade do vento |
O Empreiteiro será responsável por garantir que as torres sejam capazes de suportar as tensões dos membros sem deformação permanente em qualquer parte da torre 160 km / h (100 Mph) ou superior, dependendo da localização |
Classificação Sísmica |
Projetado de acordo com os códigos sísmicos locais |
Capacidade de carga |
Varia, normalmente suporta múltiplas antenas e equipamentos |
Proteção contra corrosão |
Galvanização por imersão a quente, pintura, ou anodização (para alumínio) |
Intervalo de manutenção |
Inspeções anuais, com avaliações estruturais detalhadas a cada 5 anos |
Processo de construção
- Preparação do site:
- Realizar um levantamento geotécnico para avaliar as condições do solo.
- Limpe o local e nivele o terreno.
- Preparar rotas de acesso para equipamentos de construção.
- Construção de Fundação:
-
- Escavar a área da fundação de acordo com as especificações do projeto.
- Instale vergalhões de aço de reforço.
- Despeje o concreto e deixe curar adequadamente.
- Montagem e montagem de poste:
- Seções de pólo de transporte para o local.
- Monte as seções dos postes no chão se o espaço permitir, ou levantar seções individualmente usando guindastes.
- Parafuse ou solde seções com segurança de acordo com as especificações de engenharia.
- Instalação de antenas e equipamentos:
- Instale suportes de montagem e antenas.
- Execute o cabeamento e conecte-se a sistemas de energia e comunicação.
- Inspeção e Testes Finais:
- Inspecione toda a estrutura para alinhamento, conexões, e integridade.
- Realize testes de carga para garantir a estabilidade sob cargas de projeto.
- Realize testes elétricos e de comunicação para verificar a funcionalidade.
Requisitos de manutenção
- Inspeções Regulares:
- Inspeções visuais a cada 6 para 12 meses para verificar se há sinais de corrosão, vestir, ou dano.
- Inspeções estruturais detalhadas a cada 5 anos, incluindo testes ultrassônicos de soldas e parafusos.
- Manutenção de proteção contra corrosão:
- Reaplique os revestimentos protetores conforme necessário.
- Retoque quaisquer áreas danificadas imediatamente para evitar corrosão.
- Manutenção de Equipamento:
- Verifique e faça manutenção regularmente nas antenas, cabos, e outros equipamentos instalados.
- Certifique-se de que todas as conexões estejam seguras e livres de corrosão.
aplicações
- Telecomunicações Urbanas e Suburbanas:
- Fornece cobertura celular em áreas densamente povoadas.
- Frequentemente instalado em telhados de edifícios ou em pequenos lotes de terreno.
- Telecomunicações Rurais:
- Usado em áreas rurais onde há espaço disponível e as preocupações estéticas são mínimas.
- Fornece cobertura em áreas maiores devido à sua altura.
- Instalações Especializadas:
- Utilizado em áreas com requisitos estéticos específicos, como parques ou bairros históricos.
- Designs camuflados para combinar com o ambiente.
Tabela de resumo
Aspecto |
detalhes |
Uso primário |
Comunicações móveis GSM |
Altura típica |
15 para 60 metros (50 para 200 pés) |
Material |
Aço ou alumínio de alta resistência, galvanizado para resistência à corrosão |
Fundação |
Base de concreto armado ou fundação por estaca |
Capacidade de carga do vento |
Projetado para velocidades de vento locais, normalmente até 160 km / h (100 Mph) |
Projeto Sísmico |
Construído para suportar forças sísmicas de acordo com os códigos locais |
Tempo de construção |
2 para 6 meses, dependendo da altura e complexidade |
Manutenção |
Inspeções visuais anuais, inspeções detalhadas a cada 5 anos |
Opções estéticas |
Técnicas de camuflagem, como árvores falsas ou correspondência de cores |
Capacidade de carga |
Suporta múltiplas antenas e equipamentos de comunicação |
Esta descrição detalhada fornece uma compreensão abrangente das torres monopolo de comunicação GSM, incluindo seu design, materiais, Processo de construção, e manutenção. Estas torres desempenham um papel crucial na infraestrutura moderna de telecomunicações, permitindo serviços de comunicação móvel confiáveis em vários ambientes.
Estudo de caso: Instalação de Torre Monopole GSM
Para ilustrar melhor o processo detalhado e as considerações envolvidas na instalação de uma torre monopolo GSM, exploraremos um estudo de caso hipotético de uma área de 40 metros (131 pés) instalação de torre monopolo em uma área suburbana.
Seleção e pesquisa do local
- Seleção do local:
- O local é escolhido com base nos requisitos de cobertura e acessibilidade.
- Proximidade com infraestrutura existente, como fontes de alimentação e redes de comunicação, é considerado.
- Levantamento Geotécnico:
- O teste de solo é realizado para determinar o tipo de solo, capacidade de suporte, e nível das águas subterrâneas.
- Esta informação é usada para projetar a fundação de forma adequada.
- Avaliação de Impacto Ambiental:
- Uma avaliação de impacto ambiental (feiras) é realizado para avaliar possíveis impactos no meio ambiente local e na comunidade.
- Medidas de mitigação estão planejadas para minimizar interrupções durante a construção.
Fase de desenho
- Projeto estrutural:
- Uma análise estrutural detalhada é conduzida usando ferramentas de software para garantir que o monopolo possa suportar todas as cargas esperadas.
- O design cônico, seleção de materiais, e comprimentos de seção são finalizados.
- Projeto de Fundação:
- Com base no levantamento geotécnico, uma fundação de concreto armado é escolhida.
- As dimensões da fundação são calculadas para garantir suporte e estabilidade adequados.
- Layout de antenas e equipamentos:
- O layout das antenas e demais equipamentos é planejado para otimizar a cobertura e minimizar interferências.
- Os suportes de montagem e os sistemas de gerenciamento de cabos são projetados.
Especificação de Materiais
- Seções Monopole de Aço:
- Feito de alta resistência, aço de baixa liga com limite de escoamento de 350 MPa (50,000 psi).
- As seções são galvanizadas por imersão a quente com uma espessura de 85 mícrons para proteção contra corrosão.
- Fundação de concreto:
- O concreto de fundação tem uma resistência à compressão de 30 MPa (4,350 psi).
- Reforçado com vergalhões de aço para aumentar a resistência à tração e durabilidade.
- Fixadores e Conectores:
- Parafusos de alta resistência (Grau 8.8) são usados para conexões de seção.
- Porcas e arruelas de aço inoxidável ou aço galvanizado garantem confiabilidade a longo prazo.
Processo de construção
- Preparação:
- O site está limpo, e estradas de acesso temporárias são construídas.
- Equipamentos e materiais de construção são transportados para o local.
- Construção de Fundação:
- A área da fundação é escavada de acordo com as especificações do projeto.
- O vergalhão de aço está instalado, e a cofragem está montada.
- O concreto é derramado e curado por pelo menos 28 dias para atingir força total.
- Montagem Monopólo:
- As seções monopolo são entregues no local e preparadas para montagem.
- As seções são levantadas por meio de guindastes e aparafusadas ou soldadas conforme o projeto.
- Cada conexão é inspecionada quanto ao alinhamento e aperto.
- Instalação de Antena:
- Antenas e suportes de montagem são instalados nas alturas designadas.
- Os cabos vão das antenas até o equipamento da estação base, garantindo roteamento e segurança adequados.
- Inspeção e Testes Finais:
- Toda a estrutura é inspecionada quanto à conformidade com as especificações do projeto.
- O teste de carga é realizado para verificar a integridade estrutural.
- Os sistemas elétricos e de comunicação são testados para garantir o funcionamento adequado.
Plano de manutenção
- Inspeções Anuais:
- Inspeções visuais para verificar sinais de corrosão, vestir, e integridade estrutural.
- Inspeção de antenas e equipamentos para garantir que estejam montados com segurança e operacionais.
- Inspeções estruturais detalhadas:
- Todo 5 anos, uma inspeção mais completa é realizada, incluindo testes não destrutivos (END) de soldas e parafusos.
- Teste ultrassônico, teste de partículas magnéticas, e testes radiográficos podem ser usados para detectar defeitos internos.
- Manutenção de proteção contra corrosão:
- Reaplique os revestimentos protetores conforme necessário, especialmente em áreas que mostram sinais de desgaste ou danos.
- Limpeza e inspeção regulares de superfícies galvanizadas para remover quaisquer contaminantes.
- Manutenção de Equipamento:
- Verificações de rotina e manutenção de antenas, cabos, e conectores.
- Garantir que todos os componentes elétricos estejam funcionando corretamente e com segurança.
Desafios e Soluções
- Considerações sobre carga de vento:
- Em áreas com altas velocidades de vento, medidas adicionais de projeto, como aumento do diâmetro do poste ou materiais mais resistentes, podem ser necessárias.
- Amortecedores dinâmicos podem ser instalados para reduzir as vibrações induzidas pelo vento.
- Considerações Sísmicas:
- Em zonas sísmicas, o projeto da fundação deve levar em conta o movimento potencial do solo.
- Conexões flexíveis e isoladores de base podem ajudar a absorver a energia sísmica e proteger a estrutura.
- Integração Estética:
- Em áreas suburbanas ou urbanas, Monopólos podem ser projetados para se misturar com o ambiente, usando técnicas de camuflagem, como árvores falsas ou esquemas de pintura personalizados.
- As consultas comunitárias podem ajudar a resolver preocupações estéticas e obter apoio público.
Tabela Resumo do Estudo de Caso
Aspecto |
detalhes |
Localização |
Área suburbana |
Altura |
40 metros (131 pés) |
Diâmetro da base |
2.5 metros (8.2 pés) |
Diâmetro superior |
0.5 metros (1.6 pés) |
Material |
Força elevada, aço de liga leve, galvanizado a quente |
Tipo Foundation |
Almofada de concreto armado |
Classificação da velocidade do vento |
Projetado para até 160 km / h (100 Mph) |
Classificação Sísmica |
Projetado de acordo com os códigos sísmicos locais |
Duração da Construção |
4 meses |
Considerações Estéticas |
Design de árvore falsa para combinar com o ambiente |
Capacidade de carga |
Suporta múltiplas antenas e equipamentos de comunicação |
Intervalo de manutenção |
Inspeções anuais, inspeções detalhadas a cada 5 anos |
As torres monopolo de comunicação GSM são componentes vitais da infraestrutura moderna de telecomunicações, fornecendo conectividade confiável em vários ambientes. Seu projeto e construção exigem consideração cuidadosa de vários fatores, incluindo integridade estrutural, seleção de materiais, impacto ambiental, e requisitos de manutenção. Aderindo a rigorosos padrões de design e melhores práticas, torres monopolo podem fornecer serviços eficientes e duradouros, garantindo redes de comunicação móveis robustas.
Esta análise abrangente e estudo de caso ilustram o processo detalhado e os princípios científicos por trás do design, construção, e manutenção de torres monopolo GSM, destacando a sua importância no apoio às redes globais de comunicação.
