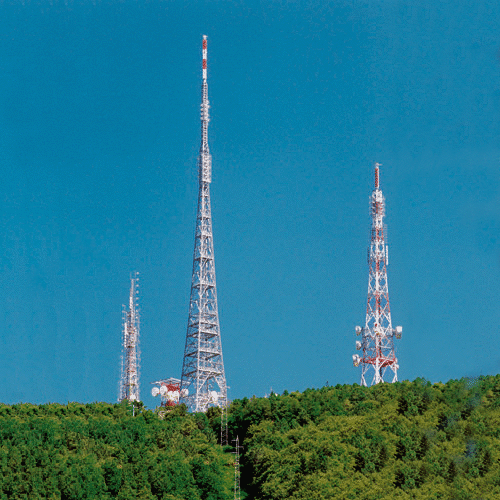

Высота конструкции должна быть 30 м.

Самонесущих башни должно быть 4 ноги Угловой тип сечения.

Полная башня (ноги, Участники веб, базовые окурки и т.д.) должны быть поставлены в нокдауне состоянии, для монтажа на месте установки с помощью болтов и гаек. Внутри самонесущей башни , восхождение лестница с предохранительным рельсом должна быть обеспечена вместе с каркасом безопасности. Радиочастотные кабели будут работать по альпинистской лестнице, прикрепленной к нему с помощью опор болтовых.

За 30 м башни, размер ширина основания должна зависеть от высоты и его конструкции, чтобы удовлетворить общую прочность и стабильность завершенной конструкции (с восемью номерами 3.0 Диаметр м твердого вещества с параболической антенной и шесть секторальных антенн установлены в верхней)

Все конструктивные элементы, за исключением необходимости специально для обеспечения, должны быть изготовлены из углов. Члены / секции должны быть собраны в момент эрекции с помощью шарнирных пластин, болты и гайки. Сварочные работы любого вида не допускается в местах. Предложение должно включать в себя все детали, необходимые для полного возведения конструкции. орех- болт, шайбы и аналогичные мелкие предметы должны быть обеспечены в избытке 10% фактического количества требуемого или минимум один дополнительный для небольшого числа, в зависимости от того больше для каждого типа.

Все элементы конструкции не должны быть прямыми, если требуется, чтобы быть криволинейной формы, и должны быть свободны от закручивания и перегибов.

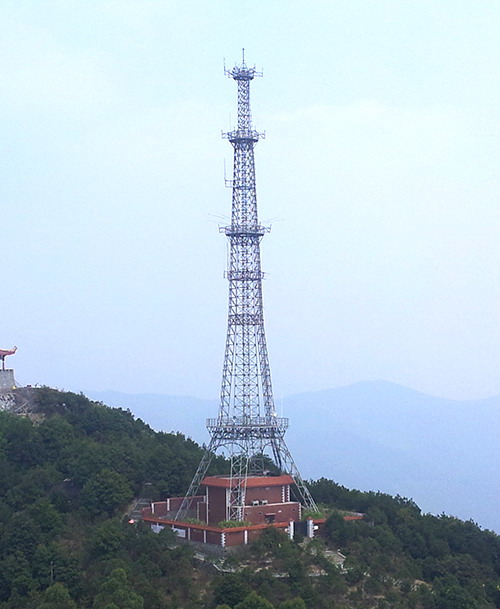

Для 30 м самонесущих башни , внутренние рабочие платформы, которые должны быть предоставлены на высотах 12 м (платформа отдых), 20м (рабочая платформа) а также 28 м (рабочая платформа).
Уровень платформы может варьироваться ± 0,5 м

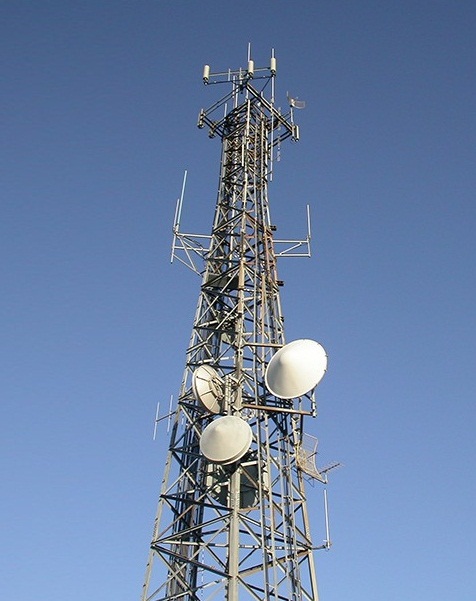

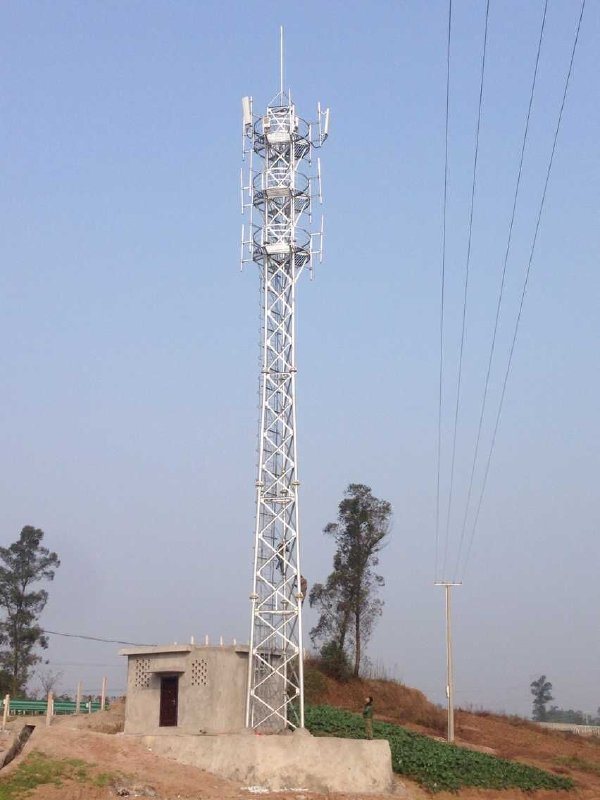

Антенна монтажа конструкций до 3.0 Диаметр м твердая параболическая антенна на четвереньках лица / нога, доступная от внутренних платформ должна быть установлена ​​на каждую платформе за исключением самой верхней платформы, на которой должна быть установлена ​​кольцевым типа антенны монтажной конструкция для шести сотовых антенн

Свободный проход должен быть обеспечен через соответствующий край каждую платформу для запуска радиочастотных кабелей. Все платформы должны иметь запираемые окна для безопасности и платформа должна охватывать все пространство, кроме лестницы и фидерного пространства.

Загрузка потенциала платформ должна быть больше 200 кг / кв.м.

Платформа док должен быть изготовлен из раскатанного металла или подобного материала надлежащим образом нанесенного на стальных элементах соответствующего размера.

Платформы должны быть снабжены перилами на высоте 1.0 метр выше настилов, Промежуточные рельсы при температуре около. 0.5 метры над настилом и кик-рельсами на уровне настилов.

(Молния разрядник) ок. 2.5м с крепежными материалами в верхней части самонесущей башни таким образом, чтобы верхняя часть всенаправленной антенны должны находиться в пределах зонтичной зоны осветления разрядники. Башни и разрядник должны быть электрически изолированы. Скрученный гибкий медный провод и имеющая площадь поперечного сечения, по меньшей мере, 50 sq.mm должны подаваться. Многожильный провод должен быть прижат к молниеотвода на одном конце, а другой конец к заземляющему стержню. Минимальная длина медной проволоки должна быть 50 м для 20 м и 30 м башни и 70 м для 50 м башни. Медный провод должен быть электрически изолированы. Поставщик должен поставить подходящее количество заземляющего стержня и зажимает на землю ноги башни. Установочные материалы для башенного заземления (C-образные зажимы, T- зажимы, U-образные болты, стяжную, Шпатлевка ленты и т.д.) Кроме того, должны быть предусмотрены. Башня должна быть заземлена надлежащим образом для того, чтобы достичь значения сопротивления заземления меньше 10 ом, который должен быть независимым от существующей системы заземления.

Все четыре ноги башни должна быть подключена к заземлению.
Для того, чтобы заземлить фидерные кабели, Необходимое количество стержневых пластин заземления (300 мм X 150 мм х 6 мм) с должны быть предусмотрены принадлежности. Бар заземления должны быть изготовлены из анодированного меди. Землянин пластина должна быть соединена с 50 кв. мм изолированный медный провод. Такой тип шины заземления должны быть установлены на двух месте башни, первый один должен быть на 1 м ниже верхней платформы, а второй должен быть 1 м выше, с самого начала горизонтального кабеля. Там должно быть отделено 50 кв.мм изолированного медного провода для освещения и заземления разрядника

За 30 м башни

Только один горизонтальный кабель лестница 20 м длина и 0.6 м в ширину, по меньшей мере, пять секций, каждая из которых 4 м с двумя вертикальными опорами или согласно требованию сайта, должны быть предусмотрены для каждой поставки 30 м башни. Конструкция вертикальной опоры должна быть такой, что она может быть установлена ​​в точке горизонтальной лестницы и фиксирующие должен быть жесткими и не склонен к генерации вибрации. Адекватная защита должна быть обеспечена против падающего объекта (плоский тип). . Основание вертикальной опоры должны быть прикреплены к конкретному M20 (1:1.5:3) с соответствующим размером.

Внутренняя лестница в клетке должна быть предусмотрена для каждой башни, начиная основание самонесущей башни до верхней платформы. База восхождения лестницы с защитным рельсом (там, где это применимо) должны быть прикреплены к конкретному M20 (1:1.5:3) Основание размера 500 мм * 600 мм *150 мм.

Загрузка потенциала ступенек должна быть не меньше, чем 120 кг
Ширина не должна быть меньше, чем 40 см.
Подъем лестницы шаги не более 30 см.
Лестница должна иметь непрерывный каркас безопасности, начиная с 2 м над уровнем земли, изготовленные из петель, разделенных не более 0.5 м и не менее 3 вертикальные полосы назад. Дизайн и конструкция должна быть такой, что шаги лестницы клетки являются жесткими и не склонны генерировать вибрации. отрицательный (назад) наклона лестниц не допускается.
Удобный и свободный доступ к и с лестницы должен быть предусмотрен на каждом уровне платформы.
Шаги должны быть круглыми типа с ручкой диаметра 25 мм.
Лестница должна работать до 1,5 м над верхней платформой.

Падение системы разрядника
Подъемная лестница должна быть оборудована системой падения разрядника с целью обеспечения безопасности альпинистов.
Система падения разрядника должна компрометации
Отдельные рельсы безопасности
Подвижный фиксатор с крючком

Безопасность Железнодорожный
Рельс безопасности должны быть из оцинкованной стали
Рельс безопасности должна выдержать вес, по крайней мере, 5 (5) люди

Подвижная Защелка
Блокировка тормозной собачка должна быть предусмотрена в Защелке для альпиниста, чтобы прикрепить его жгут
Защелка должна свободно перемещаться вдоль альпиниста в нормальном положении скалолазания
Падение должно быть немедленно арестован, когда применяется внезапное движение вниз
Если проскальзывание затем застегнуть тормоз должен оставаться заблокированным до тех пор, пока сила будет удален

фундаментные болты
Фундаментные болты / анкерные болты должны быть предусмотрены для всех самонесущей башни .
Там должно быть по крайней мере, две гайки с крышкой для каждого болта.

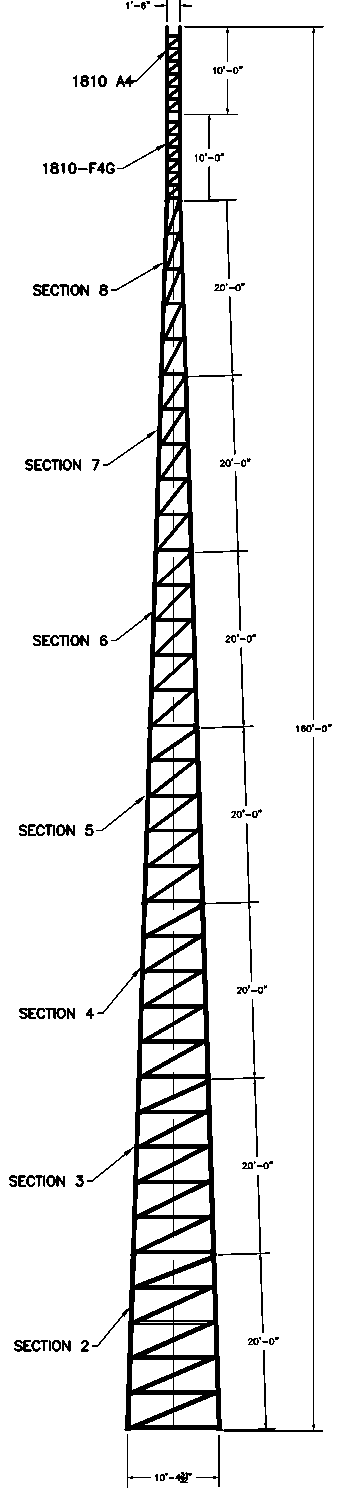

Все конструкции должны быть болтовой конструкция и должны быть спроектированы и изготовлены для облегчения транспортировки в, и монтаж на, сайты

Монтаж антенны стали работа должна быть разработана, чтобы позволить номинальному азимуту регулировки +/- 5° и регулировка высоты +/- 5°. В любом случае, достаточный диапазон азимута требуется для проверки 3 ширина луча дБ для антенны после монтажа позволяя направление антенны в случае возможного смещения фундамента

Поставщик должен обеспечить расчет нагрузки детали всех элементов и точку приложения такой нагрузки следующим:
(a) постоянная нагрузка (б) переменная нагрузка (с) ветровая нагрузка

Детальное проектирование фундамента осуществляется поставщиком с испытанием почвы и конструкции должны быть одобрены NT до выполнения фундаментных работ.

Отдельные детали конструкции фундамента, чертежи с их техпаспортом расчета должны быть представлены для целей утверждения перед выполнением фундаментных работ

Сталь работа

Сталь, используемая при изготовлении самонесущей башни должна соответствовать IS 2830-1992, класс 410 или эквивалентные стандарты для стального металла, используемые при изготовлении конструкций. Поставщик должен обеспечить вес стали, используемой для всех видов предлагаемой башни.
Ветровая нагрузка на конструкции и антенны должны быть основаны на скорости уровня грунтовых ветра 170 km.p.h. и увеличивается с высотой в соответствии с британским стандартом BSI CP3: глава V:.

Цинкование и покраска

Все работы по стали и фитинги используются в сборке самонесущей башни, за исключением тех, которые используются в бетонный фундамент, должны быть оцинкованы по способу горячего погружения после изготовления в соответствии с ASTM A 123. Толщина гальванизации должна быть больше 500 г на м2. Стальные работы, образующая часть фундамента должны быть оцинкованы вниз до длины не менее чем тридцать [30] см под поверхностью бетона. Члены башни должны быть окрашены с использованием двух различных цветов в соответствии со стандартом ИКАО после гальванизации. Краска должна быть прочно прилипшей и имеет отличное стойкое имущество от воды, химическая, рассол и сырая нефть.

Картина или кадмирование не должен использоваться в любом случае в качестве единственного средства защиты от коррозии, в целях ремонта, за исключением
