1 конструктивные положения

1.1 материалы

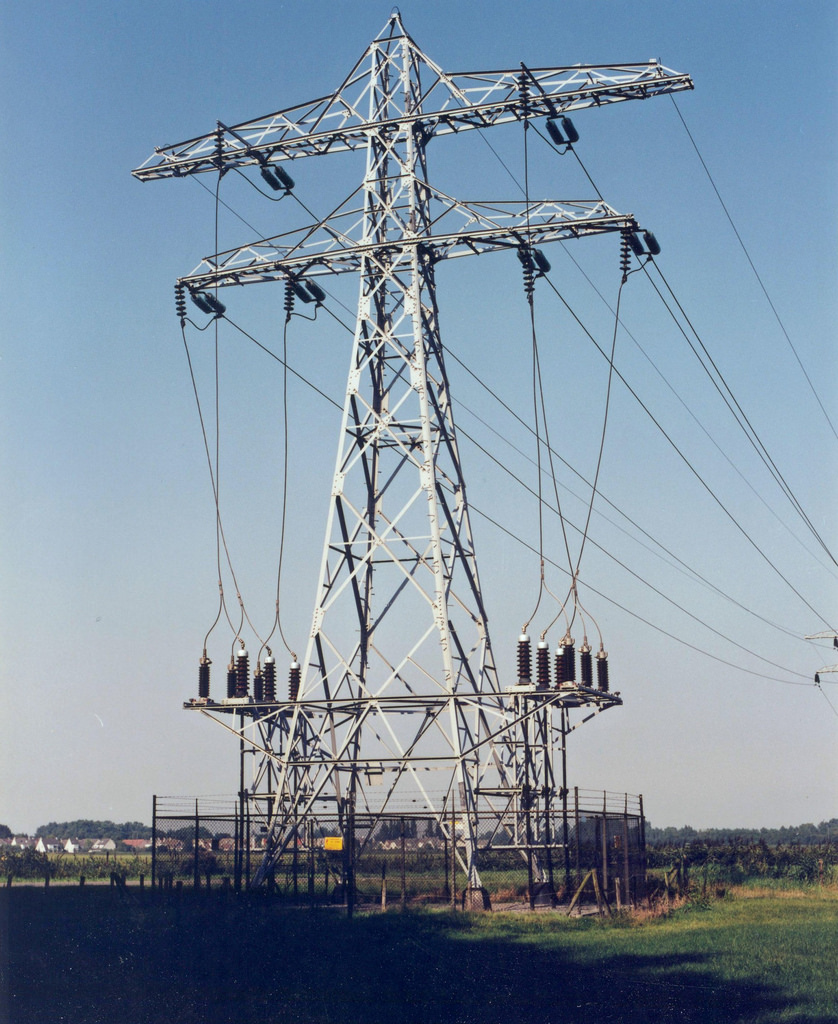

Материалы, используемые при изготовлении металлических конструкций подстанциях быть равные угловые односторонние секции и структурные стальные пластины или высокопрочной стали, в соответствии со стандартом ASTM A-36 для конструкционной стали или стандарта ASTM A572 Grade 50 для высокопрочной стали. Стали эквивалентные стандарты могут быть использованы, при условии, что они подлежат утверждению владельца.

1.2 минимальные размеры

Пункты ниже указаны размерные ограничения для различных элементов конструкций:

• Максимальная гибкость (кх / г макс) Принят в сжатых стержнях:
• Стайлс и сборные шины : 150
• Все остальные бары рассчитаны : 200
• Резервные полосы не рассчитываются или : 250
• Для стержней приводимые : 300
• Минимальный размер угловых участков для случая кадров является:
• Вертикальные и диагональные : 60 Икс 60 Икс 6 мм
• другие элементы : 40 Икс 40 Икс 4 мм
• Минимальный диаметр болтов : 12 мм
• Минимальная толщина пластин : 4 мм

1.3 суд

Во время производства профилей, плиты подкреплений, фартуки, и т.п., Они могут быть стрижеными или распиленные и металлические заусенцы быть тщательно удалены. Все разрезы профилей, армирование, фартуки, и т.д. Они будут идеально прямыми.

1.4 изогнутый

Профили и усиливающие пластины, которые должны быть согнуты, Они будут обработаны путем нагревания до температуры ковки. Предварительное разрешение владельца по определенным причинам и где элементы должны быть согнуты холодной, материал будет впоследствии отжиг или стресс освобожден.

1.5 перфорации

Части структур все перфораций сделаны в мастерской или на заводе, так что не надо сверлить любой на месте, чтобы добавить любой элемент структуры.

Расстояние от центра отверстий под болты на краю профиля или стальной пластины не менее 1,5 раз больше диаметра болта. Минимальное расстояние между центрами соседних отверстий для болтов, не менее 3,0 раз больше диаметра соответствующего болта.

Отверстия могут быть просверлены или перфорированные.

Последний аспект из отверстий круглого сечения, цилиндрический, перпендикулярно к поверхности заготовки, нет заусенцев или трещины. Элементы не соответствуют этому требованию, будут отклонены перфораций.

Зазор между диаметром штифта и отверстие диаметром 1/16 ".

1.6 допуски

Максимально допустимый допуск в срезанных частях составляет ± 1 на тысячу. Максимально допустимая разница между диаметром отверстия и диаметром штифта не будет превышать 1,0 мм.

Максимально допустимые допуски взаимного расположения отверстий являются следующими:

• В том же самом конце профиля : ± 0,5 мм
• Между противоположными концами профиля : ± 1 мм

нет допуска не допускаются в положении продольных осей перфорационных отверстий по отношению к продольной оси профиля.

1.7 вместе

Стыки стоек будут бодаться типа приклада; однако, Они могут быть использованы вместе покрытие одобрения перед владельцем.

Углы профилей или быть скошены внутренние мелькания, чтобы обеспечить зону прямой и постоянный контакт между стенками профилей. Минимальная длиной стыков стоек должна быть 300 мм кон 6 болты по крайней мере, на каждом конце.

1.8 сварные швы

Не допускается использование каких-либо элементы сварки подъездов. кроме, необходимые сварные швы на краях пластин или анкерных кронштейнов. Это должно быть сделано путем выбора типа и размера наиболее подходящих электродов, для достижения высокого качества сварки. Процедура сварки должна быть такой,, деформации и искажения свариваемых элементов сведены к минимуму.

1.9 Часть маркировки

Перед оцинкованный, Все части будут отмечены штамповкой барельеф ясно, с той же идентификацией они имеют в плоскостях, указывающий тип структуры, членский номер и тип стали.

Высота цифр или букв знаков не будет меньше 12 мм. Глубина штампа будет равномерной и не менее 1,5 мм.

1.10 гальванизация

Все элементы металлических конструкций оцинкованы в соответствии с ASTM-A 123-78 у ASTM-А 153-80, применяя процесс горячего погружения. На толщина профилей оцинкованных пластин будет 120 как минимум мкМ.

Все компоненты структуры будут подвергнуты процессу гальванизации после того, как они были обработаны. Ни один процесс обработки не применяется после гальванизации.

2 болты и гайки

2.1 общие черты

болты, стремена, гайки и шайбы используются для сборки конструкций и для крепления аксессуаров, будет горячей оцинкованной стали. для достижения высокого качества сварки.

Крепежный элемент содержит болт, гайка, плоские шайбы и стопорная шайба. Если для любого типа стальных болтов структуры были использованы высокую прочность, то все болты и гайки одного и того же размера, которые будут использоваться в любом типе структуры являются тем же самым материалом. Deberáevitarse ошибочно с помощью обычных стальных болтов, где должны болты высокой прочности используются.

2.2 конструкции

размер, механические свойства и количество болтов в каждом элементе конструкции соединительного будут определяться на основе значения нормальных нагрузок и исключительном, предполагая те же факторы безопасности, установленные для профилей угловых. Проклейки является неотъемлемой частью расчета структуры памяти.

Болтовые соединения должны быть рассчитаны как объединения, подлежащих суду, нет трения подходят суставы.

Пределы резки и дробления усилия по разработке болтов и гаек согласятся Руководство по ASCE.

Минимальный диаметр болтов будет 12 мм (1/2″) для крепления между вертикальным и диагональным и другими элементами. При разработке структуры будет стремиться свести к минимуму число различных диаметров, которые будут использоваться в каждом типе оборудования и поддерживает козловые. В любом случае, в каждом типе козловых и вспомогательного оборудования не могут быть использованы более трех различных диаметров.

Длина болтов будет такой, что после сборки и отрегулированы любые потоки будут подвергаться сдвиговых напряжений. Резьбовой участок гайки должен выступать по меньшей мере, две нити. Темы в конечном итоге в соответствии с шайбами ​​и не должны входить в детали, чтобы быть подключен.

Стремена исправить гирлянды изоляторов и охраняющие кабельные зажимы к портальной конструкции будут обеспечены 2 и регулировочные гайки 2 контргайки, плоские и пружинные шайбы будут находиться под регулировочные гайками
