Анализ несущей способности стальной башни линии электропередачи

Несущая способность стальных опор ЛЭП имеет решающее значение для обеспечения устойчивости конструкции и надежной передачи электроэнергии.. Эта статья углубляется в структурное поведение, влияющие факторы, и методологии анализа несущей способности этих стальных башен. Мы также рассмотрим конструктивные аспекты., свойства материала, и различные режимы отказа. Исследование включает в себя теоретические принципы, практические идеи, и передовые технологии для оптимизации производительности и безопасности башни.

---

Вступление

Стальные башни являются жизненно важным компонентом инфраструктуры передачи электроэнергии., поддержка воздушных линий, передающих электроэнергию на огромные расстояния. Их структурная стабильность имеет первостепенное значение., особенно с учетом растущих требований современных энергетических систем. Несущая способность башни означает ее способность безопасно выдерживать и передавать нагрузки., включая ветер, лед, вес проводника, и другие силы окружающей среды.

В данной статье предложен комплексный анализ несущей способности стальных опор, используемых на линиях электропередачи.. Он исследует принципы дизайна, режимы отказа, и современные методы повышения производительности. Инженеры, дизайнеры, и исследователи найдут ценную информацию, которая поможет оптимизировать эффективность и безопасность инфраструктуры линий электропередачи..

---

Понимание несущей способности стальных башен

Что такое несущая способность?

Несущая способность стальных башен – это способность конструкции выдерживать приложенные нагрузки без чрезмерной деформации., нестабильность, или провал. Этот термин охватывает как предельную мощность, так и максимальную мощность. (максимальная нагрузка до разрушения) и предельных состояний работоспособности (приемлемая производительность в нормальных условиях).

Значение несущей способности линий электропередачи

Стальные башни должны выдерживать сложные нагрузки, включая:

• Вертикальные нагрузки: Собственный вес башни, дирижеры, и изоляторы.
• Горизонтальные нагрузки: Давление ветра и динамические силы.
• Экологические нагрузки: Накопление льда и сейсмические силы.
  Недостаточная несущая способность может привести к катастрофическому выходу из строя., нарушение электроснабжения и причинение финансовых потерь.

Статический и динамический анализ нагрузки

Статический анализ нагрузки

Статические нагрузки остаются постоянными с течением времени и включают в себя вес опоры и постоянное натяжение проводников.. Анализ гарантирует, что конструкция сможет выдержать эти нагрузки, не прогибаясь и не разрушаясь..

Тип нагрузки	Диапазон магнитуд	Метод расчета
Мертвая нагрузка	10–20 кН/м	Плотность материала × объём
Натяжение проводника	5–15 кН	В зависимости от веса проводника

Анализ динамической нагрузки

Динамические нагрузки зависят от времени и могут возникнуть в результате порывов ветра., землетрясения, или рабочие вибрации. Они оцениваются с использованием модального анализа и методов реагирования на временную историю..

Тип динамической нагрузки	Влияние на структуру	Меры по смягчению последствий
Порывы ветра	Раскачивание и колебание	Аэродинамические конструкции башни
Землетрясения	Базовый сдвиг и резонанс	Сейсмические демпферы, усиленный фундамент

---

Оценка несущей способности

Соображения по поводу фундамента

Фундамент играет решающую роль в передаче нагрузок от башни на землю.. Несущая способность зависит от свойств грунта и типа фундамента..

Тип почвы	Несущая способность (кПа)	Предпочтительный фонд
Глина	100–200	Плоский фундамент
Песок	200–300	Свайный фундамент
рок	>500	Каменный анкерный фундамент

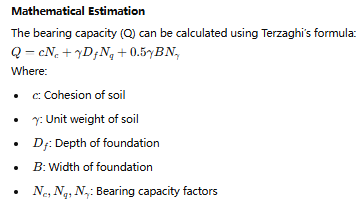

Математическая оценка

---

Механизмы отказа

Сгибание членов

Потеря устойчивости возникает в опорах или распорках башни, когда сжимающие силы превышают критические уровни.. На это влияет длина члена, площадь поперечного сечения, и свойства материала.

Параметр	Влияние на коробление
Коэффициент гибкости	Более высокий коэффициент увеличивает риск
Конечные условия	Фиксированные концы обеспечивают большую стабильность.

Поселение Фонда

Дифференциальная осадка может привести к наклону или обрушению.. Правильные геотехнические изыскания и проектирование фундамента снижают этот риск..

---

Стратегии оптимизации

Методы снижения веса

Оптимизация размеров элементов и использование высокопрочной стали позволяют снизить общий вес без ущерба для прочности..

Фактор оптимизации	Результат
Высокопрочная сталь	Уменьшает площадь поперечного сечения
Решетчатый дизайн	Минимизирует расход материала

Повышение устойчивости

Использование демпферов и гибких соединений повышает устойчивость башни к динамическим нагрузкам..

---

Тематические исследования

Тематическое исследование 1: Регионы с сильным ветром

A 500 кВ передача башни в прибрежной зоне был спроектирован с усиленным фундаментом и аэродинамическими распорками для уменьшения колебаний, вызванных ветром.. Результаты показали 30% уменьшение раскачки по сравнению со стандартными конструкциями.

Тематическое исследование 2: Сейсмические зоны

В сейсмоопасных районах, установлены базовые изоляторы для поглощения сейсмической энергии, значительное снижение урона башни во время магнитуды 7.2 землетрясение.

---

Таблицы для сравнительного анализа

Сравнение анализа нагрузки

Тип нагрузки	Типичное значение	Критическое воздействие
Ветровая нагрузка	50–150 кН	Боковое смещение
Сейсмическая нагрузка	20–50 кН	Вибрационный отказ

Материальные характеристики

материал	Сила (МПа)	Использование в Башне
Конструкционная сталь	400–600	Основные участники
Железобетон	25–40	Фонды

---

---

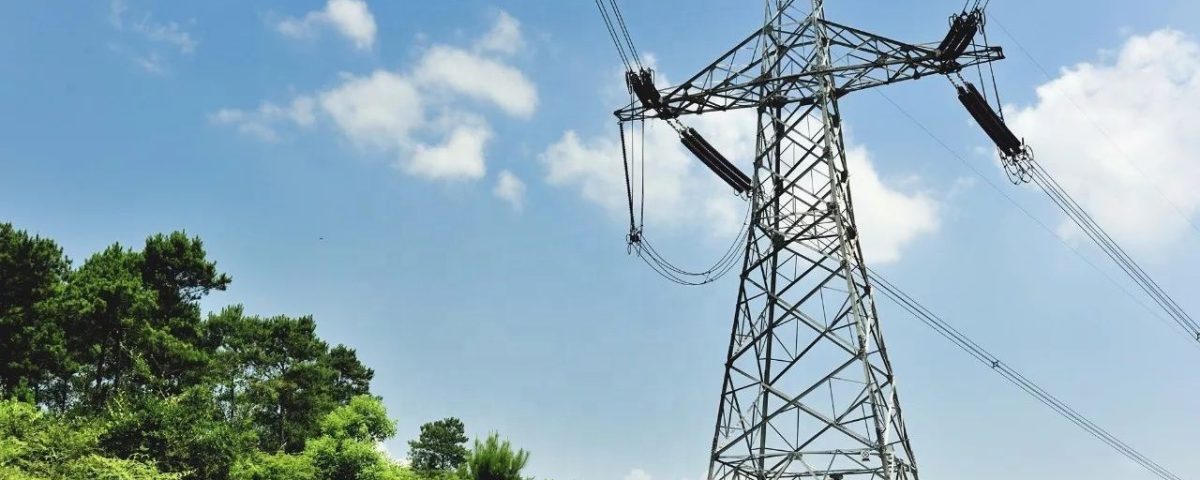

Типы стальных башен линий электропередачи

1. Подвесные башни

Предназначен для выдерживания веса проводников с минимальным прогибом.. Эти башни выдерживают поперечные и продольные силы, вызванные ветром и натяжением проводников..

2. Башни натяжения

Натяжные башни устанавливаются в критических точках, например, когда линия передачи меняет направление или на больших пролетах. Эти башни противостоят значительным продольным силам..

3. Башни терминалов

Расположен на концах линии электропередачи, эти опоры выдерживают комбинированные нагрузки натяжения и вес проводника..

4. Угловые башни

Используется, когда линия передачи меняет направление., угловые опоры должны выдерживать высокие растягивающие и изгибающие моменты.

---

Факторы, влияющие на несущую способность стальных башен

1. Свойства материала

• Марка стали: Прочность и пластичность стали напрямую влияют на производительность башни.. Распространенные марки включают ASTM A36 и ASTM A572..
• Устойчивость к коррозии: Условия окружающей среды, такие как влажность и загрязняющие вещества, влияют на долговечность стали.

2. Структурная геометрия

• Высота и поперечное сечение: Для более высоких башен требуются более прочные поперечные сечения, чтобы противостоять изгибу и короблению..
• Членские связи: болтовой, сваренный, или клепаные соединения должны быть рассчитаны на равномерное распределение усилий..

3. Условия нагрузки

• Статические нагрузки: Вес башни, дирижеры, и оборудование.
• Динамические нагрузки: ветер, землетрясения, и вибрации от проводников.
• Экстремальная погода: Накопление льда и снега.

4. Прочность фундамента

Фундамент должен быть способен безопасно передавать нагрузки башни на землю.. Разрушение фундамента — частая причина обрушения башни.

5. Факторы окружающей среды

• Давление ветра зависит от географического положения..
• Сейсмическая активность влияет на проектные решения в сейсмоопасных регионах.

---

Методы анализа несущей способности

1. Конечно-элементный анализ (ВЭД)

FEA — мощный вычислительный инструмент, используемый для моделирования поведения башни в различных условиях нагрузки.. Разделив конструкцию на более мелкие элементы, инженеры могут предсказать стресс, напряжение, и деформация с высокой точностью.

2. Эмпирические методы

Традиционные формулы, такие как теории Рэнкина и Кулона, часто используются для оценки несущей способности. Эти методы обеспечивают быстрое приближение, но могут иметь недостаточную точность для сложных геометрических форм..

3. Экспериментальное тестирование

• Испытания в аэродинамической трубе: Оценивает аэродинамические характеристики башни в смоделированных условиях ветра..
• Статические нагрузочные тесты: Физические испытания для определения точки отказа компонентов башни.

4. Нормы проектирования и стандарты

Соблюдение таких стандартов, как ANSI/TIA-222., IEC 60826, и ASCE 10-15 гарантирует, что башни соответствуют требованиям безопасности и производительности.

---

Виды отказов в стальных башнях

1. Сгибание членов

Сжимающие силы могут привести к прогибанию тонких членов. Это критический режим отказа в высоких башнях..

2. Усталостный отказ

Повторная погрузка и разгрузка, особенно из-за ветра и вибрации проводника, может привести к усталости материала.

3. Ошибка подключения

Болтовые или сварные соединения уязвимы к концентрации напряжений и коррозии., ведущий к неудаче.

4. Разрушение фундамента

Слабый фундамент может привести к наклону или обрушению всей башни под большими нагрузками..

---

Рекомендации по проектированию для повышения несущей способности

1. Использование высокопрочной стали

Высокопрочная сталь повышает несущую способность при одновременном снижении расхода материала и веса..

2. Оптимизация геометрии башни

Передовые инструменты проектирования позволяют инженерам создавать геометрии, которые эффективно балансируют прочность и вес..

3. Расширенные методы подключения

Усовершенствованные методы крепления болтами и сварки повышают структурную целостность и устойчивость к динамическим нагрузкам..

4. Улучшения фундамента

Глубокие фундаменты или свайные фундаменты могут обеспечить большую устойчивость в слабых грунтовых условиях..

---

Тематическое исследование: Анализ несущей способности 500 кВ Стальная башня

Обзор проекта

• Место нахождения: Ветреная и гористая местность.
• башенный тип: Подвесная башня для 500 кВ.
• Высота: 60 метры.

Анализ нагрузки

Тип нагрузки	Ценить (кН)	Примечания
Вертикальная нагрузка	1200	Включает собственный вес и вес проводника..
Ветровая нагрузка	800	На основе региональных скоростей ветра 150 км / ч.
Ледяная нагрузка	300	Толщина льда 20 мм считается.
Общая нагрузка	2300	Совместное действие всех нагрузок.

Полученные результаты

Моделирование FEA выявило следующее.:

• Максимальное напряжение произошло у основания, достижение 75% предела текучести стали.
• Соединения показали высокую концентрацию напряжений, но остался в пределах допустимого.
• Устойчивость башни подтверждена для всех сочетаний нагрузок..

---

Таблицы и данные, поддерживающие анализ

Марки стали, используемые в строительстве башен

Марка стали	Предел текучести (МПа)	Предел прочности (МПа)	Приложения
ASTM A36	250	400	Легкие башни.
Класс ASTM A572 50	345	450	Башни средней и высокой прочности.
АСТМ А992	345	450	Сейсмостойкие конструкции.

Распространенные неисправности в стальных башнях

Режим отказа	Причина	смягчение последствий
коробление	Стройные члены под сжатием.	Использование раскосов и более толстых секций..
Усталость	Повторяющаяся динамическая нагрузка.	Используйте устойчивые к усталости материалы..
Коррозия	Воздействие окружающей среды.	Гальванизация и покрытия.
Разрушение фундамента	Плохой грунт или слабая конструкция фундамента.	Улучшенные методы фундамента.

---

Будущие тенденции в проектировании стальных башен

1. Легкие материалы

Исследования композитных материалов открывают возможности для создания более легких и прочных башен..

2. Умные башни

Интеграция датчиков для мониторинга стресса в режиме реального времени, напряжение, и условия окружающей среды могут улучшить техническое обслуживание.

3. Устойчивое развитие

Использование переработанной стали и оптимизация использования материалов способствуют экологически чистому строительству..

---

Часто задаваемые вопросы

Как определяется несущая способность стальной башни?
Несущая способность определяется с использованием таких методов, как МКЭ, эмпирические расчеты, и экспериментальные испытания для анализа нагрузок и поведения конструкции..

Какие факторы влияют на устойчивость опор ЛЭП?
Свойства материала, условия нагрузки, факторы окружающей среды, и прочность фундамента являются решающими факторами.

Какова роль ветра в конструкции башни?
Ветер создает горизонтальные силы, которые необходимо учитывать при проектировании конструкции башни для обеспечения устойчивости..

Как повысить несущую способность башни?
Использование высокопрочных материалов, оптимизация геометрии, и укрепление связей и устоев – эффективные методы.

Каковы распространенные виды отказов стальных башен??
коробление, усталость, сбой соединения, и разрушение фундамента являются наиболее распространенными проблемами.

Почему FEA важен для анализа поведения башни?
FEA предоставляет подробную информацию о стрессе, напряжение, и деформация, позволяя инженерам оптимизировать конструкции для обеспечения безопасности и эффективности.

---

Вывод

Несущая способность стальных опор ЛЭП – важнейший аспект обеспечения надежности и безопасности энергетической инфраструктуры.. Анализируя условия нагрузки, свойства материала, и структурный дизайн, инженеры могут создавать башни, способные противостоять различным экологическим проблемам. Использование передовых технологий, таких как FEA, и экологически чистых материалов, проложит путь к более эффективным и долговечным конструкциям в будущем..
