Башня структура дизайна функции

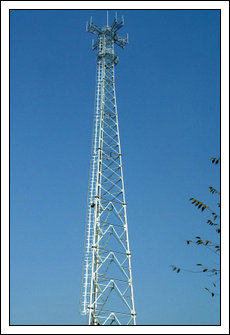

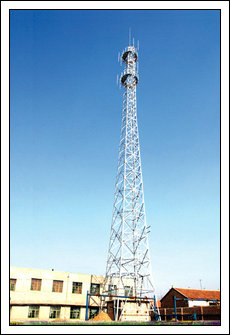

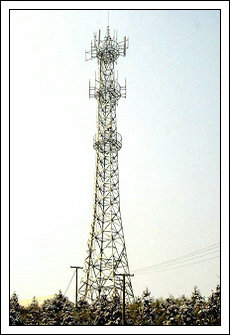

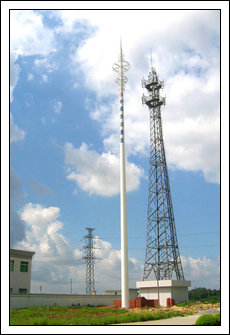

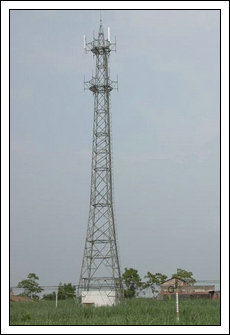

5.1.1 Площадь GSM-Самонесущая стальная башня высотой 20 м и выше:
5.1.2 Квадратная телекоммуникационная решетчатая башня высотой 15 м и ниже:
Горячий оцинкованный стальной трос лестница должна быть установлена между башней решетки и телекоммуникационным контейнером или наружными шкафами для поддержки коаксиальных кабелей. Стальные кабельные лестницы должны быть доставлены & установленный между кровом и башнями. Кабель лестница должна быть минимальной шириной 400 мм с горизонтальными перекладинами, разнесенных на 500 мм максимума. Профиль кабеля лестницы должны иметь форму и размер, чтобы обеспечить расположение фиксирующего для стандартных кабельных зажимов, таких как Andrew, FEMA, RBS или другие приемлемые зажимы для кабельных размеров ½” через 1⅝”.
Кабельроста должен поставляться в комплекте со всеми гайками, болты, и зажимы. Кабель лестницы должны поддерживаться горячей смоченным оцинкованной стали вертикальной регулировкой (телескопический) поддерживает имеющие сборные железобетонные фундаменты на земле с минимальным 20смом погребенного под землей.
По просьбе Omantel, кабель лестница должна быть покрыта оцинкованной сталью крышка, (для предотвращения повреждения кабеля) прикрепленный к кабельной лестнице.
Расстояние между башней & контейнер, как правило, хранится минимум; Однако подрядчик обязан предоставить кабельную лестницу, между GSM самонесущей стальной башней & Контейнер независимо от расстояния. К тому же, кабель лестница должна быть разработана, изготовленный & установлены таким образом, что неподдерживаемый длина не должна превышать 3 метров для того, чтобы избежать изгиба под весом кабелей.
Вертикальные опоры фидера должны быть предусмотрены рядом с подъемной лестницей, способной поддерживать максимальное число фидеров для конечной системы. Расстояние между опорным питателем стержнями не должно превышать 0.8 метр. Вертикальная опора кабеля не должна мешать ноги альпинистского человека; Таким образом, минимальное расстояние от подъемной лестницы к опоре должно быть 0.25 метр.
Скалолазание лестницы (и вертикальные кабельные опоры) устанавливается на ближайшей ножке телекоммуникационной башни решетки в укрытии, и он должен соблюдать местные & международные стандарты безопасности и спецификации в отношении их размеров, монтаж, материал, и т.д.
Болты соединительные, гайки и шайбы должны соответствовать любому из следующих стандартов (или эквивалент):
Механические свойства крепежных |
СТБ 781/2 Шестигранные болты для высокой прочности структурной крепи СТБ 784/5 Плоские шайбы для высокой прочности структурной крепи |
Болты |
EN 24014 головка шестигранная класс прочности 8.8 |
Плоские шайбы |
ISO 7089 |
цинкование |
горячеоцинкованными |
контргайка |
Гайки будут заблокированы, чтобы они не разбегутся во время операции. Правильный момент затяжки будет определен в документе |
Размерные стандарты для крепежа
Болты |
ОТ 7990, 6914, 933, 607, 6921, 931, 960 961 |
Орехи |
ОТ 555, 7967, 934, 6915, 439-2 |
Стиральные машины |
ОТ 7989, 6916, 126, 434 |
пружинные шайбы |
ОТ 127, 128 |
Анкерные болты |
В соответствии с требованиями |
Рабочая площадка должна быть оборудована верхними перилами трубчатого или углом профиля, оцинкованная сталь. Перила безопасности способны нести 1KN сосредоточенную нагрузку. Существует промежуточная рельса на высоте 0,6 м. Удар пластины (носочная доска) 0.1м в высоту установлен вокруг платформы, чтобы предотвратить инструменты или другие предметы от падения с башни.
Самолет Система предупреждения башни связи должна быть разработана, поставляется & установлено в соответствии с шилом стандартов & Технические характеристики, которые описаны в документах
