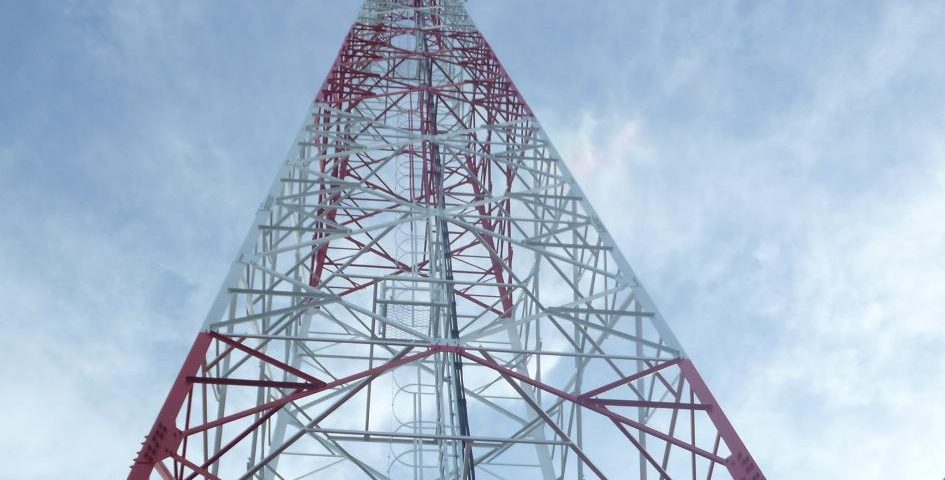

ВИДЫ БАШНИ

Классификация в соответствии с количеством схем:

башни Single Circuit

башни двухцепной

Мульти - Цепь башни Классификация в зависимости от использования:

Касательная / Тип подвески башни

Угол или растяжения или Тупик башня

Транспонирование башня

1. Касательная / Тип подвески башни:

Этот тип башен используются вдоль линии передачи, где линия, имеющей

угол отклонения 0 – 2только. Они не несут никакой нагрузки и обеспечиваются только для удержания проводника и заземления
пробегают.

2.Угол или растяжения или Тупик башня:

Этот тип башен используются в линии передачи в тех местах, где линия, имеющие угол отклонения больше, чем

2°. Эти башни будут принимать натяжные нагрузки и, следовательно, также называются как башни типа Напряженность. Натяжные башни в основном
используется для поворотных точек и для секции выделения мест. Часть линии от одного угла к другому башни угла
известная как секция и длина секции может варьироваться в зависимости от географического положения. Все башни в пределах
секции подвеска башня с предписанной длиной пролета.

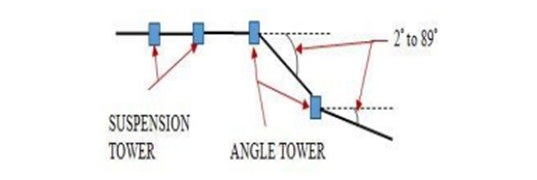

Натяжные башни могут быть дополнительно разделены на две категории::
я) Башни из-за угла отклонения от 2 ° до 30 °
б) Башни из-за угла отклонения от 30 ° до 89 °

3.Транспонирование башня:

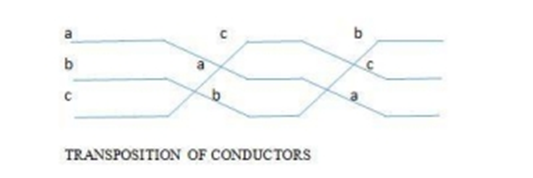

Транспонирование башня используется для транспонирования проводники трехфазной линии. расположение Транспонирования также называется
поверочным транспозиции. Этот тип башни широко используются в длинных линиях передачи.

Основная цель для транспозиции линии передачи для вращения проводников, которые приводят к проводнику или
фаза перемещается к следующему физическому местоположению в правильной последовательности.

Типичный высоковольтные воздушные линии электропередач состоят из неизолированных проводов, соединенных с опорными конструкциями
с помощью фарфора, стекло, или пластиковые изоляторы. Воздух, окружающий проводник под напряжением выступает в качестве изолирующего
середина. Поддержание достаточных зазоров, или воздушное пространство, вокруг проводников для защиты работников государственных и коммунальных
имеет первостепенное значение для безопасной эксплуатации линии. Зазор безопасности требуется вокруг проводников определяется
нормальные рабочие напряжения, температура проводника, краткосрочные аномальные напряжения, ветер качающихся проводники,
загрязнение изоляторов, Зазоры для рабочих, и зазоры для обеспечения общественной безопасности.

типично, зазоры указаны для следующих:

• Расстояние между самими проводниками под напряжением, провода связи на одной и той же несущей конструкции, или
между другими силовыми или коммуникационными проводами выше или ниже проводников,

• Расстояние от находящихся под напряжением проводов на землю и функций, таких как мостовые, железные дороги, подъездные пути, стоянка
много, судоходные водные пути, аэропорты, и т.п.,

• Расстояние от токопроводящих жил до зданий и знаков, а также
• Расстояние от токопроводящих жил до других параллельных линий электропередач.

БАШНЯ АНАЛИЗ И ДИЗАЙН

После того, как внешние нагрузки, действующие на башне определяются, один идет с анализом сил в различных членах с
вид фиксации до их размеров. Осевое усилие является главной силой для стропильного элемента и, следовательно,, элемент предназначен для
либо сжатия или растяжения. При наличии нескольких условий нагрузки, некоторые члены могут быть подвергнуты как сжимающее
и растягивающие силы при различных условиях нагружения. следовательно, эти элементы предназначены как для сжатия или растяжения действует
по отдельности.

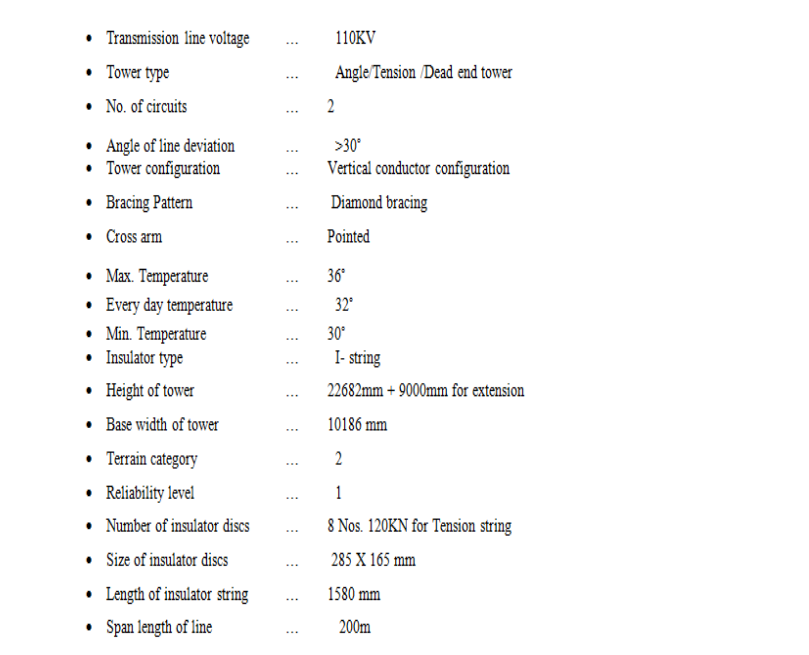

ГЕОМЕТРИЯ О A 110К.В. ОКРУГ КОЛУМБИЯ TOWER

НАГРУЗКИ РАСЧЕТ ЗА ДИЗАЙН О 110К.В. ОКРУГ КОЛУМБИЯ TOWER

Я- опорные / подвесные башни жесткие в обоих направлениях и подвергаются двум типам временных нагрузок, т.е..

ветровые нагрузки, действующие поперечно и продольные горизонтальные нагрузки.

Ветер / Поперечные нагрузки :

Силы из-за ветра на различных элементах линий получаются путем умножения давления с проецируемым
Площадь этого элемента.
Ветер на проводе. FWC ... Pd. L. d. Gc. ЦКЗ

Ветер на диэлектрике: Фрукты ... Pd. искусственный интеллект. дать. Cdt

Из-за отклонения Fwd ... 2. T. без (ɸ / 2)

Продольные горизонтальные нагрузки :

Продольная нагрузка из-за вес проводника и провод заземления.

Блок Вес ACSR Panther проводнику = 976Kg / Km

За 6 провода пролета 200 м ... 6x 0.20 x976 = 1171Kg

Вес проволоки Земли ... 1 х 0.20 Икс 451 = 90

Общий вес

= 1261Kg

Если предположить, 30% нагрузки только должны быть переданы (т.е.) 378Кг. 500Кг был взят живым грузом включая вес
штуцеры оборудования
