Разница между самонесущими и оттяжными башнями

Башни являются критически важными конструкциями, используемыми для различных целей., включая телекоммуникации, вещание, и энергия ветра. Два распространенных типа башен: самонесущие башни и вантовые башни. Понимание их различий требует углубленного изучения их структурной конструкции., использование материала, распределение нагрузки, последствия затрат, и конкретные приложения. Этот подробный анализ выяснит фундаментальные и тонкие различия между этими двумя типами башен..

Структурный дизайн

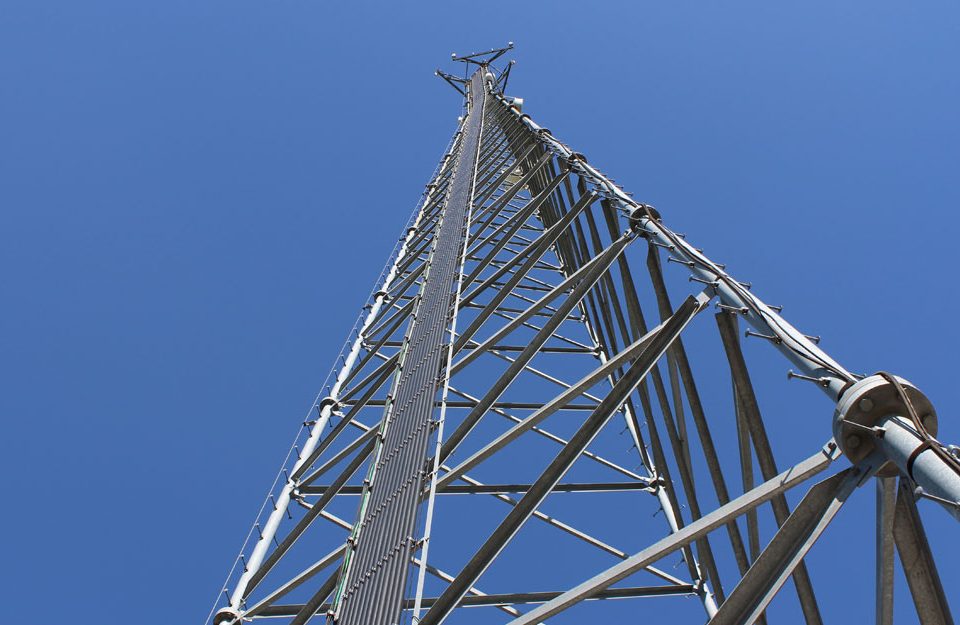

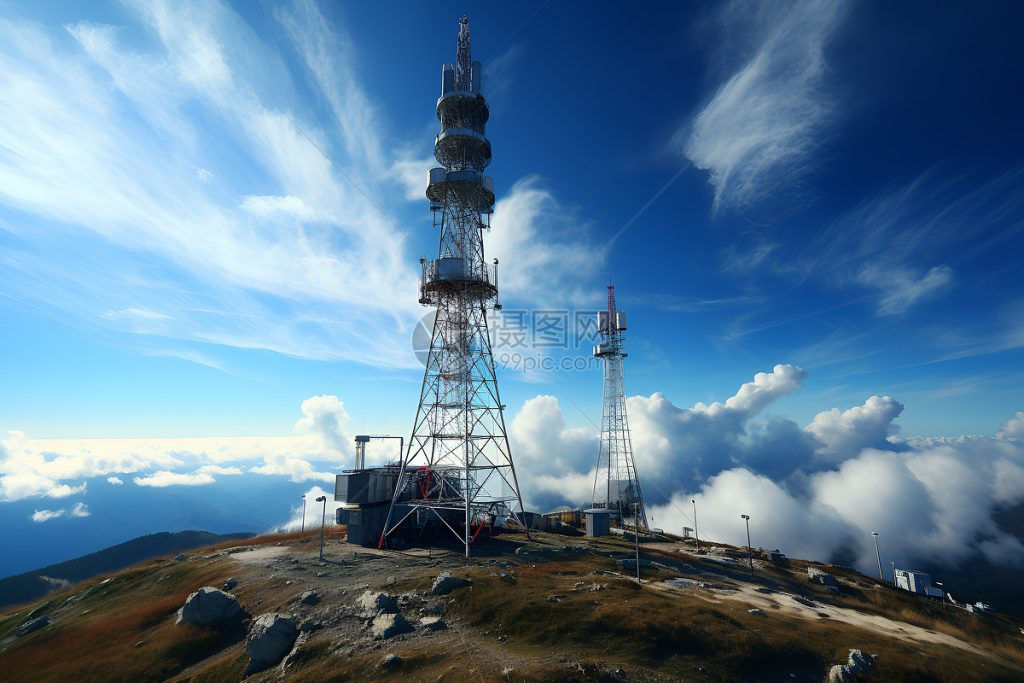

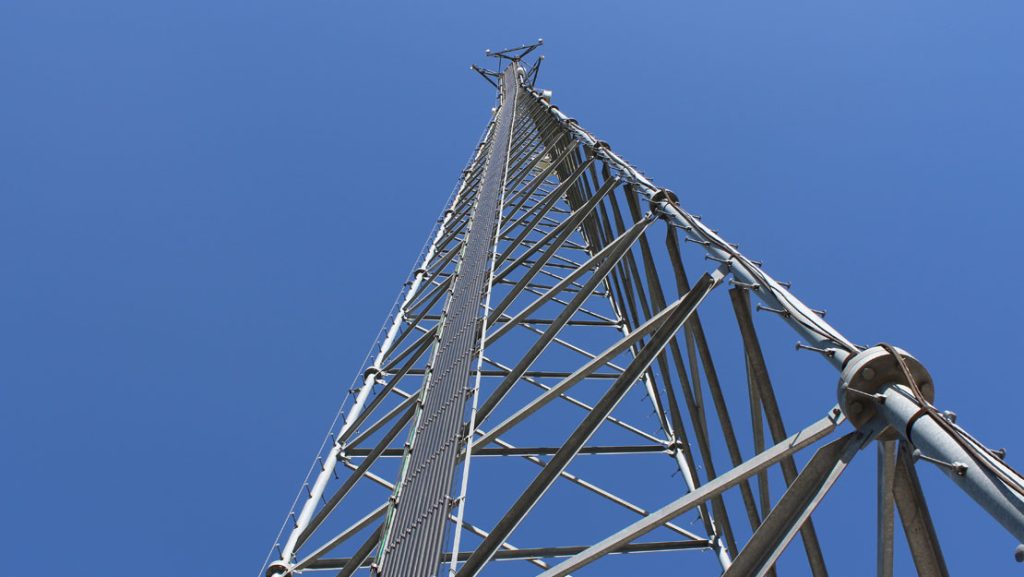

Самонесущий Towers

Самонесущие башни, также известный как отдельно стоящие башни, предназначены для самостоятельной работы без внешней поддержки. Обычно они строятся с использованием решетчатого каркаса., который создает стабильную структуру за счет соединения нескольких стальных или алюминиевых компонентов.. Эти башни могут быть квадратными., треугольный, или многоугольный в поперечном сечении.

Решетчатая структура:
- Решетчатая конструкция распределяет нагрузку между многочисленными элементами., повышение способности башни противостоять различным силам, таким как ветер, сейсмическая активность, и вес присоединенного оборудования.
- Соединяющиеся между собой элементы образуют треугольники., обеспечение жесткости и минимизация деформации под нагрузкой.
База и фундамент:
- Самонесущие башни требуют прочного фундамента, способного выдерживать значительные весовые и моментные силы у основания.. Фундаменты обычно глубокие и включают в себя значительную бетонную и стальную арматуру..
- При проектировании фундамента необходимо учитывать почвенные условия и факторы окружающей среды, чтобы обеспечить стабильность и долговечность..
материалы:
- Для элементов решетки обычно используется высокопрочная сталь или алюминий.. Выбор материала зависит от такого фактора, как вес., расходы, и условия окружающей среды (например, коррозионная стойкость в прибрежных зонах).

Башни с оттяжками

вантовый башни представляют собой тонкие конструкции, опирающиеся на растяжки (натянутые тросы) прикреплен к земле для поддержания устойчивости. Эти башни могут быть намного выше, чем самонесущие башни, при этом для основной конструкции используется меньше материала..

Центральная мачта:
- Центральная мачта вантовый башни обычно представляет собой единую вертикальную структуру, это может быть простой столб или легкий решетчатый каркас.
- Сама по себе мачта не может выдержать значительные боковые нагрузки без поддержки растяжек..
Гай провода:
- Оттяжки представляют собой натянутые тросы из высокопрочной стали., обычно оцинкованы для защиты от коррозии. Эти провода прикреплены к земле в нескольких точках радиально..
- Натяжение растяжек противодействует боковым силам., распределив их на землю и уменьшив нагрузку на центральную мачту.
Якоря и фундаменты:
- Анкеры для растяжек должны быть прочными и глубоко заделанными, чтобы выдерживать силы натяжения.. Этими анкерами могут быть бетонные блоки., винтовые анкеры, или забивные сваи, в зависимости от почвенных условий.
- Центральная мачта требует меньшего фундамента по сравнению с самонесущими башнями., большая часть нагрузки передается через растяжки.

Распределение нагрузки

Самонесущий Towers

Подшипник нагрузки: Вся конструкция несет непосредственную нагрузку., с решетчатым каркасом, равномерно распределяющим силы между соединенными между собой элементами.
Ветровые нагрузки: Эти башни спроектированы так, чтобы противостоять ветровым нагрузкам благодаря присущей им жесткости и структурной целостности.. Решетчатая конструкция минимизирует сопротивление ветра, позволяя воздуху проходить через конструкцию..
Сейсмические нагрузки: Самонесущие башни, как правило, более устойчивы к сейсмическим воздействиям благодаря устойчивому основанию и распределенной несущей способности..

Башни с оттяжками

Подшипник нагрузки: Центральная мачта в основном поддерживает вертикальные нагрузки. (вес башни и навесного оборудования), в то время как растяжки воспринимают боковые силы (ветер, сейсмическая активность).
Ветровые нагрузки: Растяжки значительно снижают ветровую нагрузку на центральную мачту за счет передачи усилий на наземные анкеры.. Тонкая конструкция самой мачты также минимизирует сопротивление ветра..
Сейсмические нагрузки: Башни с оттяжками могут быть более гибкими, позволяя им лучше рассеивать сейсмическую энергию. Однако, необходимо тщательно учитывать устойчивость растяжек и анкеров во время сейсмических событий..

Стоимость последствий

Самонесущий Towers

Материальные затраты: Выше из-за широкого использования стали или алюминия в решетчатом каркасе..
Затраты на строительство: Дороже из-за необходимости прочного фундамента и сложности сборки решетчатой конструкции..
Затраты на техническое обслуживание: Обычно ниже, так как меньше компонентов (нет растяжек) требующие регулярного осмотра и регулировки натяжения.

Башни с оттяжками

Материальные затраты: Ниже из-за минимального количества материала, необходимого для центральной мачты..
Затраты на строительство: Менее дорогой из-за более простой конструкции мачты и меньших требований к фундаменту.. Однако, необходимо учитывать стоимость растяжек и анкеров.
Затраты на техническое обслуживание: Более высокая из-за необходимости регулярного осмотра и технического обслуживания растяжек и анкеров для обеспечения надлежащего натяжения и целостности..

Приложения

Самонесущий Towers

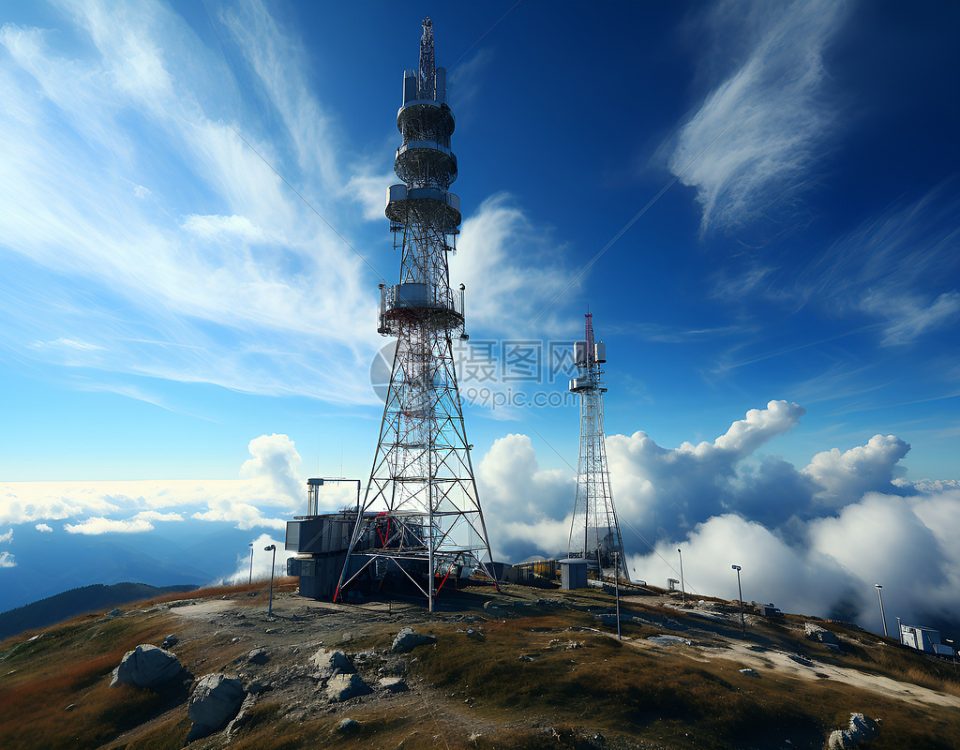

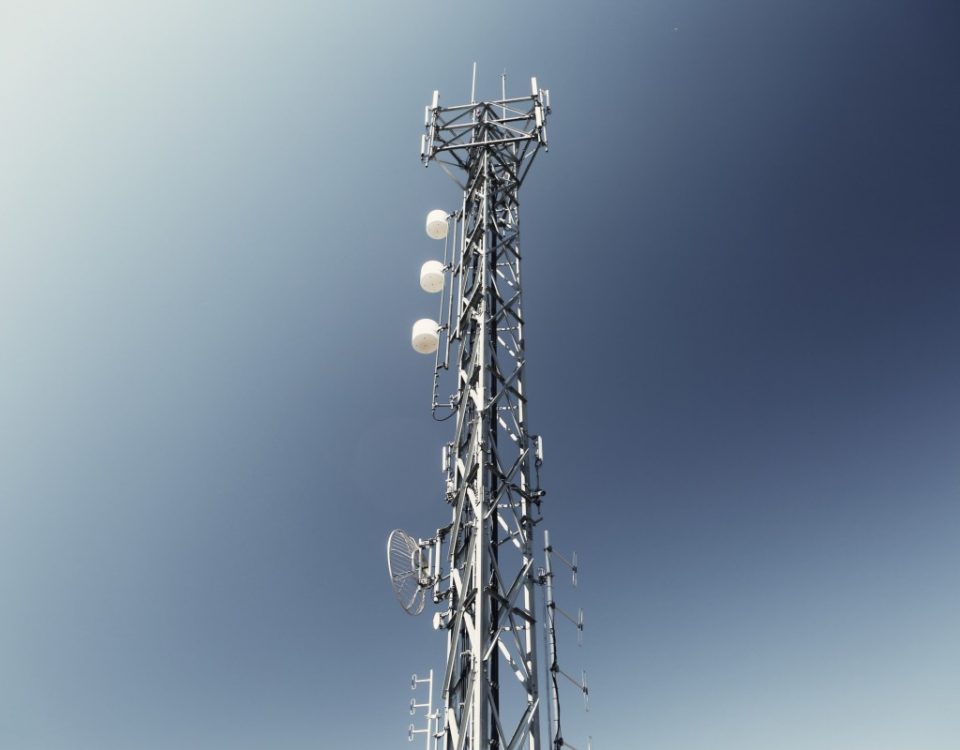

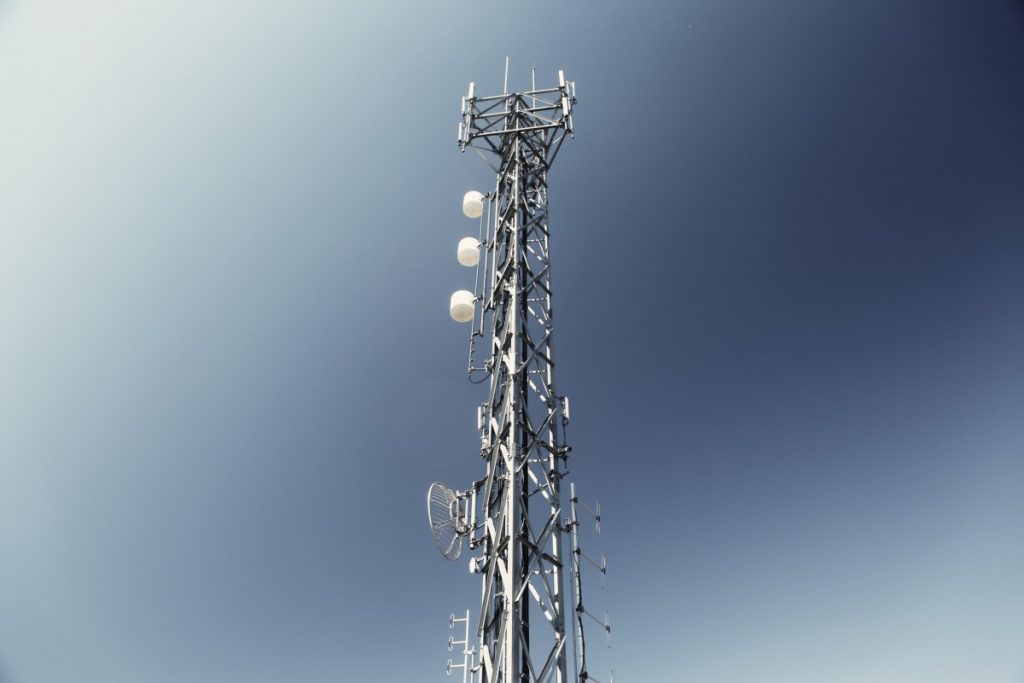

Телекоммуникации: Идеально подходит для городских территорий, где пространство ограничено и важны эстетические соображения.. Они могут выдерживать большие нагрузки, например, несколько антенн и микроволновые тарелки.
Вещание: Используется для теле- и радиовещания, где требуется высокая структурная устойчивость..
Ветряная энергия: Подходит для ветряных турбин., особенно в местах, где наличие земли ограничено, и необходима высокая структурная целостность.

Башни с оттяжками

Телекоммуникации: Обычно используется в сельских и отдаленных районах, где много места.. Они могут достичь больших высот с минимальными затратами материала..
Метеорологические станции: Идеально подходит для поддержки оборудования мониторинга погоды на больших высотах..
Радиовещание: Часто используются для радиопередачи AM из-за их способности поддерживать высокие конструкции с минимальными материальными затратами..

Сравнение параметров

Параметр	Самонесущий Towers	Башни с оттяжками
Высота	Вплоть до 150 метры (500 ноги) или больше	Может превышать 600 метры (2000 ноги)
Грузоподъемность	Высокая, может поддерживать тяжелое оборудование и несколько антенн	Умеренный, в основном поддерживает легкие антенны и подобное оборудование
Использование материала	Широкое использование высокопрочной стали или алюминия.	Минимальное использование стали для мачты; широкое использование стали для растяжек
Время строительства	дольше, за счет сложной сборки решетки и прочного фундамента	короче, за счет более простой конструкции мачты и более легкого фундамента
Расходы	Более высокая первоначальная стоимость из-за сложности материала и конструкции.	Более низкая первоначальная стоимость, но более высокие затраты на обслуживание растяжек
Обслуживание	Ниже, меньше компонентов, требующих проверки и обслуживания	Выше, требуется частое натяжение и проверка растяжек
Требования к сайту	Требует меньше земельного участка, подходит для городских условий	Требуется большая площадь земли для анкерных растяжек., подходит для сельской местности
Сопротивление Ветру	Высокая, благодаря жесткой решетчатой конструкции	Умеренный, использует растяжки для распределения ветровых нагрузок
Сейсмостойкость	Высокая, благодаря распределенной несущей способности	Умеренный, гибкость растяжек помогает, но зависит от устойчивости анкера

План проектирования

План проектирования самонесущей башни

Выбор места и обследование:
- Провести геотехнические изыскания для оценки состояния грунта..
- Определить факторы окружающей среды, такие как скорость ветра., сейсмическая активность, и потенциал коррозии.
- Выберите площадку с подходящим доступом для строительной техники..
Структурный дизайн:
- Выберите подходящую конфигурацию решетки (треугольный, квадрат, или многоугольный).
- Выполните расчеты нагрузки, чтобы определить размер и прочность элементов конструкции..
- Спроектируйте фундамент, способный выдерживать вертикальные и боковые нагрузки.. Это может включать в себя глубокий фундамент или свайный фундамент., в зависимости от почвенных условий.
Выбор материала:
- Выбирайте высокопрочную сталь., обычно подвергается горячему цинкованию для обеспечения устойчивости к коррозии.
- Для агрессивных сред, рассмотрите алюминий или композитные материалы.
Детальное проектирование:
- Создание подробных инженерных чертежей и спецификаций.
- Включить все структурные элементы, связи, и детали фундамента.
- Выполните структурный анализ с использованием программных инструментов для обеспечения стабильности и безопасности..
Планирование строительства:
- Разработаем подробный план строительства, включая сроки, распределение ресурсов, и меры безопасности.
- План транспортировки и обращения с крупными стальными компонентами.
монтаж:
- Подготовьте площадку и заложите фундамент..
- Собираем решетчатую конструкцию по секциям., обычно с использованием кранов.
- Соедините или сварите секции вместе., обеспечение точного выравнивания и надежных соединений.
Заключительная проверка и тестирование:
- Проведите тщательный осмотр завершенной башни..
- Испытание на структурную целостность, выравнивание, и несущая способность.
- Выполните все необходимые корректировки или усиления..

План проектирования башни с оттяжками

Выбор места и обследование:
- Провести геотехнические изыскания для оценки состояния грунта и определения подходящего типа анкеров..
- Оценить факторы окружающей среды, такие как скорость ветра., сейсмическая активность, и возможность коррозии.
- Убедитесь, что на площадке достаточно места для анкерных растяжек., обычно требуется большой, чистая территория.
Структурный дизайн:
- Проектирование центральной мачты, который может представлять собой сплошной столб или легкую решетчатую конструкцию.
- Рассчитайте нагрузки и определите подходящую высоту и диаметр мачты..
- Проектирование конфигурации растяжки, включая число, размещение, и натяжение проводов.
Выбор материала:
- Используйте высокопрочную сталь для мачты и растяжек., обеспечение их оцинковки для защиты от коррозии.
- Выбирайте подходящие материалы для анкеров в зависимости от почвенных условий. (бетон, винтовые анкеры, забивные сваи).
Детальное проектирование:
- Разработать подробные технические чертежи и спецификации на мачту., оттяжки проводов, и якоря.
- Выполните структурный анализ для обеспечения стабильности, особенно при ветровых и сейсмических нагрузках.
Планирование строительства:
- Составьте подробный план строительства, включая сроки, распределение ресурсов, и протоколы безопасности.
- План установки анкеров и натяжения растяжек.
монтаж:
- Подготовьте площадку и установите анкеры в соответствии с проектными условиями..
- Собираем центральную мачту, что часто можно сделать на земле, а затем поднять на место.
- Осторожно прикрепите и натяните растяжки., обеспечение их равномерного распределения и надлежащего закрепления.
Заключительная проверка и тестирование:
- Осмотр готовой конструкции, уделяя особое внимание натяжению и целостности растяжек.
- Испытание на устойчивость при различных условиях нагрузки.
- Выполняйте регулярные проверки и техническое обслуживание, чтобы убедиться, что растяжки остаются правильно натянутыми, а анкеры надежно закреплены..

Вывод

Выбор между самонесущей и вантовой башней предполагает детальное сравнение различных параметров и продуманный подход к проектированию.. Самонесущие башни идеально подходят для городских условий и применений, требующих высокой грузоподъемности и устойчивости., в то время как башни с оттяжками предлагают экономичное решение для достижения больших высот в сельской местности с достаточным пространством..

Следуя структурированному плану проектирования, инженеры могут обеспечить безопасное и эффективное строительство любого типа башни, с учетом конкретных потребностей и условий проекта. Такой комплексный подход гарантирует, что все факторы будут учтены., от выбора места и структурного проектирования до выбора материала, строительство, и обслуживание.
