Двухконтурные линии электропередачи

Двухцепные линии электропередачи являются важным компонентом современных электроэнергетических систем.. Они играют решающую роль в передаче электроэнергии от электрогенерирующих предприятий к распределительным сетям и, в конечном итоге, к конечным потребителям.. В этом подробном руководстве подробно рассматриваются двухконтурные линии электропередачи., покрытие их дизайна, преимущества, Приложения, и проблемы.

Оглавление

1. Введение в линии электропередачи
2. Что такое двухконтурные линии электропередачи?
3. Проектирование и строительство
   • Проводники
   • Башни и столбы
   • Изоляторы
4. Преимущества двухконтурных линий электропередачи
5. Применение двухконтурных линий электропередачи
6. Проблемы и соображения
   • Воздействие на окружающую среду
   • Обслуживание
   • Безопасность
7. Тематические исследования и примеры
8. Будущие тенденции и разработки
9. Вывод

1. Введение в линии электропередачи

Линии электропередачи являются основой электроэнергетических систем., возможность передачи электроэнергии на большие расстояния от электростанций до конечных потребителей. Эти линии можно разделить на категории в зависимости от их уровней напряжения., конфигурации, и количество цепей, которые они несут.

2. Что такое двухконтурные линии электропередачи?

Двухцепные линии электропередачи состоят из двух отдельных цепей на одном наборе башен или опор.. Каждая цепь обычно несет трехфазное питание., это означает, что в двухцепной линии всего будет шесть проводников. (три на цепь). Эти линии предназначены для повышения надежности, емкость, и эффективность передачи энергии.

3. Проектирование и строительство

Проектирование и строительство двухцепных линий электропередачи включает в себя несколько ключевых компонентов.:

Проводники

Проводники – это провода, по которым протекает электрический ток. В двухцепных линиях электропередачи, каждая цепь имеет свой набор проводников. Выбор материала проводника (обычно алюминий или медь) и его конфигурация (например, пучков проводников) зависит от таких факторов, как допустимая токовая нагрузка, механическая сила, и условия окружающей среды.

Башни и столбы

Башни или опоры поддерживают проводники и поддерживают необходимый зазор от земли и других препятствий.. Опоры двухцепной электропередачи обычно выше и надежнее, чем одноцепные опоры, что позволяет разместить дополнительные проводники и обеспечить безопасное разделение между двумя цепями.. Распространенные типы башен включают в себя:

• решетчатые башни: Изготовлена ​​из стали, эти башни прочны и способны выдерживать большие нагрузки.
• Трубчатые стальные опоры: Эти столбы используются в городских районах, где важны эстетика и ограниченное пространство..
• Бетонные столбы: Часто используется в зонах, подверженных коррозии, или там, где стальные опоры могут оказаться непригодными..

Изоляторы

Изоляторы используются для крепления проводников к опорам, предотвращая прохождение электрического тока через опоры.. Изоляторы изготавливаются из таких материалов, как фарфор., стекло, или композитные полимеры. В двухцепных линиях электропередачи, изоляторы должны быть рассчитаны на повышенные электрические нагрузки..

4. Преимущества двухконтурных линий электропередачи

Двухцепные линии передачи имеют ряд преимуществ по сравнению с одноцепными линиями.:

Повышенная пропускная способность

Имея две цепи на одном наборе вышек, двухконтурные линии могут передавать больше мощности, эффективное удвоение пропускной способности по сравнению с одноцепной линией.

Повышенная надежность

Двухконтурные линии обеспечивают резервирование. Если одна цепь выходит из строя или требует обслуживания, другой контур может продолжать работать, обеспечение более надежного электроснабжения.

Эффективность затрат

Использование одних и тех же вышек и инфраструктуры для двух цепей снижает общую стоимость строительства и обслуживания по сравнению со строительством двух отдельных одноцепных линий..

Эффективность использования пространства

Двухцепные линии требуют меньше земли, чем две отдельные одноцепные линии., что делает их идеальными для мест, где пространство ограничено или где необходимо свести к минимуму воздействие на окружающую среду..

5. Применение двухконтурных линий электропередачи

Двухконтурные линии передачи используются в различных приложениях., включая:

Городское распределение электроэнергии

В густонаселенных городских районах, пространство в цене. Двухконтурные линии помогают максимально эффективно использовать доступное пространство, обеспечивая при этом необходимую мощность..

Передача на большие расстояния

Для передачи энергии на большие расстояния, Двухконтурные линии предлагают преимущество более высокой производительности и надежности., что необходимо для подключения удаленных объектов генерации электроэнергии к центрам потребления.

Интеграция возобновляемых источников энергии

По мере увеличения использования возобновляемых источников энергии, таких как энергия ветра и солнца,, двухцепные линии часто используются для подключения этих прерывистых источников к сети., обеспечение стабильного и надежного электроснабжения.

6. Проблемы и соображения

Хотя двухцепные линии электропередачи имеют множество преимуществ, они также сопряжены с проблемами и соображениями:

Воздействие на окружающую среду

Строительство и эксплуатация двухцепных линий электропередачи может иметь значительные последствия для окружающей среды., включая нарушение среды обитания, визуальное воздействие, и электромагнитные поля. Для минимизации этих последствий необходимы надлежащее планирование и меры по смягчению последствий..

Обслуживание

Обслуживание двухцепных линий может оказаться более сложным и дорогостоящим из-за увеличения количества компонентов и необходимости обеспечения безопасности и надежности обеих цепей..

Безопасность

Более высокое напряжение и увеличенное количество проводников в двухцепных линиях создают дополнительные риски для безопасности., требующие строгих протоколов безопасности во время строительства, операция, и обслуживание.

7. Тематические исследования и примеры

Понять практическую реализацию и преимущества двухцепных линий электропередачи., давайте рассмотрим некоторые тематические исследования и примеры со всего мира.

Тематическое исследование 1: Западная линия HVDC, Великобритания

Обзор: Западный HVDC (Постоянный ток высокого напряжения) Link — это проект, призванный улучшить сеть передачи электроэнергии между Шотландией и Англией.. Он использует двухконтурную конструкцию для максимальной производительности и надежности..

Детали:

• длина: Примерно 422 км (262 миль)
• вольтаж: 600 кВ
• Вместимость: 2,200 МВт на цепь, итого 4,400 МВт
• Цель: Передавать возобновляемую энергию, вырабатываемую в Шотландии, в центры спроса в Англии..

Преимущества:

• Повышенная емкость: Двухконтурная конструкция позволяет передавать большие объемы возобновляемой энергии., поддержка целей Великобритании в области зеленой энергетики.
• Надежность: Обеспечивает прочную и надежную связь между Шотландией и Англией., с резервированием для минимизации перебоев в подаче электроэнергии.

Тематическое исследование 2: Соединение Север-Юг, Австралия

Обзор: Соединение Север-Юг в Австралии — это важнейший инфраструктурный проект, соединяющий северную и южную части страны., обеспечение стабильного электроснабжения на огромных расстояниях.

Детали:

• длина: Над 1,000 км
• вольтаж: 500 кВ переменного тока
• Вместимость: Примерно 4,000 МВт на цепь
• Цель: Повысить стабильность и надежность национальной сети., обеспечение передачи электроэнергии между регионами с различными профилями спроса и производства..

Преимущества:

• Повышенная стабильность сети: Двухконтурная конфигурация обеспечивает надежную передачу энергии, даже если одна цепь не работает..
• Поддержка возобновляемых источников энергии: Облегчает интеграцию возобновляемых источников энергии, обеспечивая стабильный путь передачи..

Тематическое исследование 3: Линия электропередачи Итайпу – Сан-Паулу, Бразилия

Обзор: Эта линия электропередачи соединяет плотину Итайпу., одна из крупнейших в мире гидроэлектростанций, в Сан-Паулу, Крупнейший город и экономический центр Бразилии.

Детали:

• длина: Примерно 800 км
• вольтаж: 750 кВ
• Вместимость: 6,300 МВт на цепь
• Цель: Для передачи гидроэлектроэнергии из Итайпу в Сан-Паулу., поддержка значительного спроса на электроэнергию в регионе.

Преимущества:

• Высокая емкость: Двухконтурная конструкция поддерживает передачу большого количества энергии., необходим для промышленных и жилых нужд Сан-Паулу.
• Надежность: Обеспечивает непрерывное электроснабжение одного из важнейших экономических регионов Южной Америки..

8. Будущие тенденции и разработки

Будущее двухцепных линий электропередачи выглядит многообещающим, с несколькими тенденциями и событиями на горизонте:

Передовые материалы

Разработка новых проводниковых материалов., например, высокотемпературные сверхпроводники (ХТС), может увеличить пропускную способность и эффективность двухцепных линий электропередачи.

Интеграция интеллектуальных сетей

Интеграция с технологиями интеллектуальных сетей позволит улучшить мониторинг., контроль, и оптимизация двухцепных линий электропередачи, повышение их надежности и эффективности.

Расширение возобновляемых источников энергии

Поскольку мир продолжает переходить к возобновляемым источникам энергии, спрос на двухцепные линии электропередачи будет расти. Эти линии будут иметь решающее значение для передачи электроэнергии от удаленных объектов возобновляемой энергетики в городские центры..

Экологические и эстетические улучшения

Инновации в конструкции и материалах опор помогут снизить воздействие на окружающую среду и визуальное воздействие двухцепных линий электропередачи., делая их более приемлемыми в городских и экологически чувствительных районах.

9. Вывод

Двухцепные линии электропередачи являются жизненно важным компонентом современных электроэнергетических систем.. Они предлагают множество преимуществ, включая увеличение пропускной способности, повышенная надежность, эффективность затрат, и эффективность использования пространства. Эти линии необходимы для распределения электроэнергии в городах., передача на большие расстояния, и интеграция возобновляемых источников энергии в энергосистему.

Несмотря на их преимущества, двухцепные линии электропередачи также представляют проблемы, например, воздействие на окружающую среду, сложность обслуживания, и вопросы безопасности. Однако, при правильном планировании, дизайн, и технологические достижения, этими проблемами можно эффективно управлять.

Будущее двухцепных линий электропередачи светлое, с постоянными инновациями и тенденциями, которые обещают дальнейшее повышение их производительности и интеграцию в глобальную энергетическую инфраструктуру.. Поскольку спрос на электроэнергию продолжает расти, двухцепные линии электропередачи будут играть все более важную роль в обеспечении стабильной, эффективный, и надежное электроснабжение для всего мира.

Рекомендации

• Книги:
  • «Инженерия систем передачи электроэнергии»: Анализ и проектирование» Турана Гонена
  • «Руководство по проектированию линий электропередачи», Холланд Х.. Фарр
• Статьи и статьи:
  • «Двухцепные линии электропередачи»: Преимущества и проблемы» от IEEE Power & Энергетическое общество
  • «Передовые материалы для линий электропередачи высокого напряжения», журнал «Электротехника».

• Веб-сайты (продолжение):
  • Международное энергетическое агентство (МЭА)
  • Электроэнергетический научно-исследовательский институт (ЭПРИ)
  • Американская транспортная компания (УВД)

Приложения

Приложение: Словарь терминов

• • проводник: Материал, пропускающий электрический ток.
  • схема: Полный и закрытый путь, по которому может течь электрический ток..
  • Изолятор: Материал, который не проводит электричество и используется для предотвращения попадания тока в нежелательные области..

• HVDC (Постоянный ток высокого напряжения): Тип системы электропередачи, в которой для передачи больших объемов электроэнергии используется постоянный ток..
• переменный ток (Переменный ток): Разновидность электрического тока, периодически меняющего направление..
• Умная сеть электроснабжения: Электрическая сеть, использующая информационные и коммуникационные технологии для сбора информации и обработки ее., например, поведение поставщиков и потребителей, в автоматическом режиме для повышения эффективности, надежность, экономика, и устойчивость производства и распределения электроэнергии.

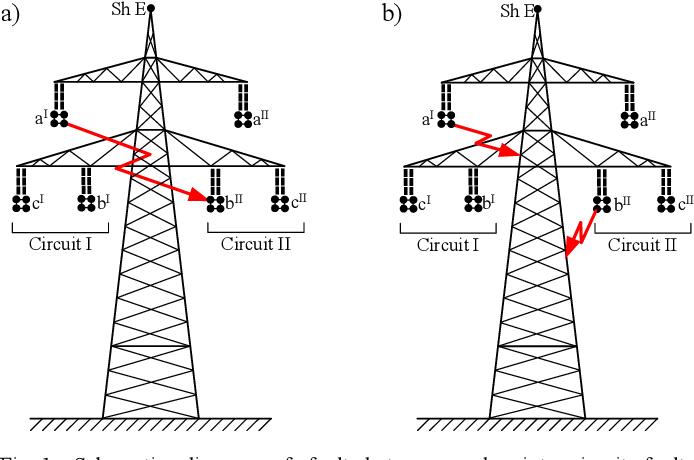

Приложение Б: Схема двухконтурной линии электропередачи

![Схема двухконтурной линии электропередачи][]markdown#### Приложение С: Пример технических характеристикПример технических характеристик двухконтурной линии электропередачи– Уровень напряжения: 500 кВ- Количество проводников: 6 (3 через цепь)- Тип проводника: Алюминиевый проводник, армированный сталью (АКСР)- Высота башни: 50 метры- Длина пролета: 400 метры- Тип изолятора: Композитный полимер- Дорожный просвет: 10 метров#### Приложение D: Протоколы безопасностиПротоколы безопасности при техническом обслуживании и эксплуатации1. Средства индивидуальной защиты (СИЗ): Весь персонал должен носить соответствующие СИЗ., включая изолированные перчатки, защитные каски, и одежду повышенной видимости.2. Процедуры изоляции: Убедитесь, что цепь, с которой будут проводиться работы, должным образом изолирована от источника питания и заземлена.3. Четкая связь: Поддерживайте четкую и постоянную связь между членами команды и с центром управления.4. Обучение: Регулярные тренинги для всего обслуживающего персонала по новейшим мерам безопасности и действиям в чрезвычайных ситуациях.5. Инспекция: Регулярные проверки оборудования и инфраструктуры для выявления и снижения потенциальных опасностей.### ЗаключениеДвухцепные линии электропередачи являются краеугольным камнем современных электроэнергетических систем., обеспечивая многочисленные преимущества, такие как увеличенная емкость, надежность, и экономическая эффективность. Они являются неотъемлемой частью эффективной и надежной передачи электроэнергии., особенно в эпоху, когда возобновляемые источники энергии становятся все более заметными. Тщательный дизайн, строительство, и обслуживание двухцепных линий электропередачи, наряду с соблюдением строгих протоколов безопасности, гарантировать, что эти системы смогут удовлетворить растущие потребности глобальной энергетической инфраструктуры.. Поскольку технологические достижения продолжают появляться, роль двухконтурных линий электропередачи станет только более важной в формировании устойчивого и отказоустойчивого энергетического будущего.—Благодаря глубокому пониманию компонентов, преимущества, Приложения, и проблемы, связанные с двухцепными линиями электропередачи, заинтересованные стороны могут принимать обоснованные решения для оптимизации производительности и надежности электроэнергетических систем по всему миру..
