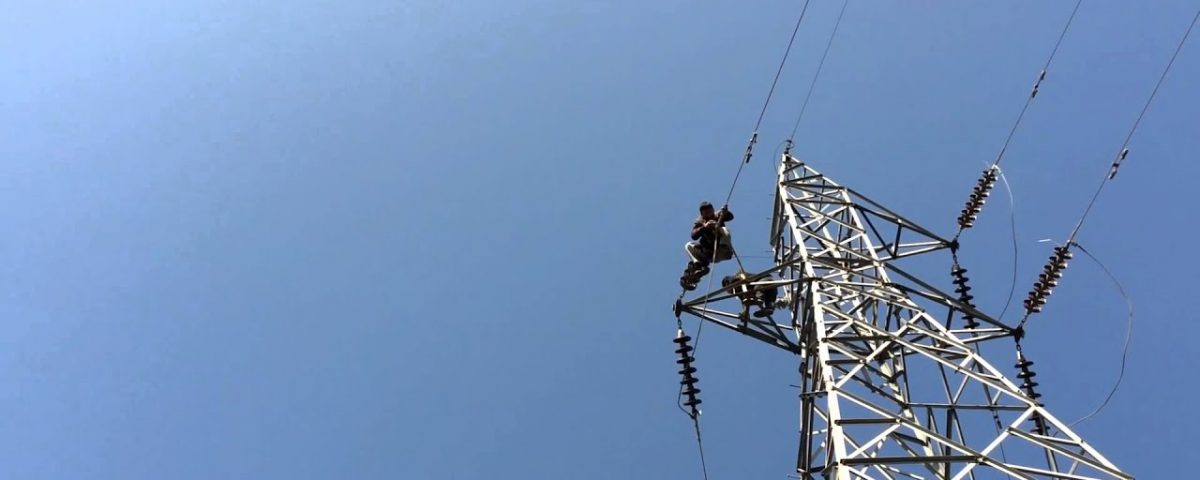

Спецификация HV 66KV линии электропередачи башня Материал
STEEL TOWER ДИЗАЙН СКОРОСТЬ ВЕТРА И СМЕЩЕНИЕ КРИТЕРИИ
январь 27, 2018

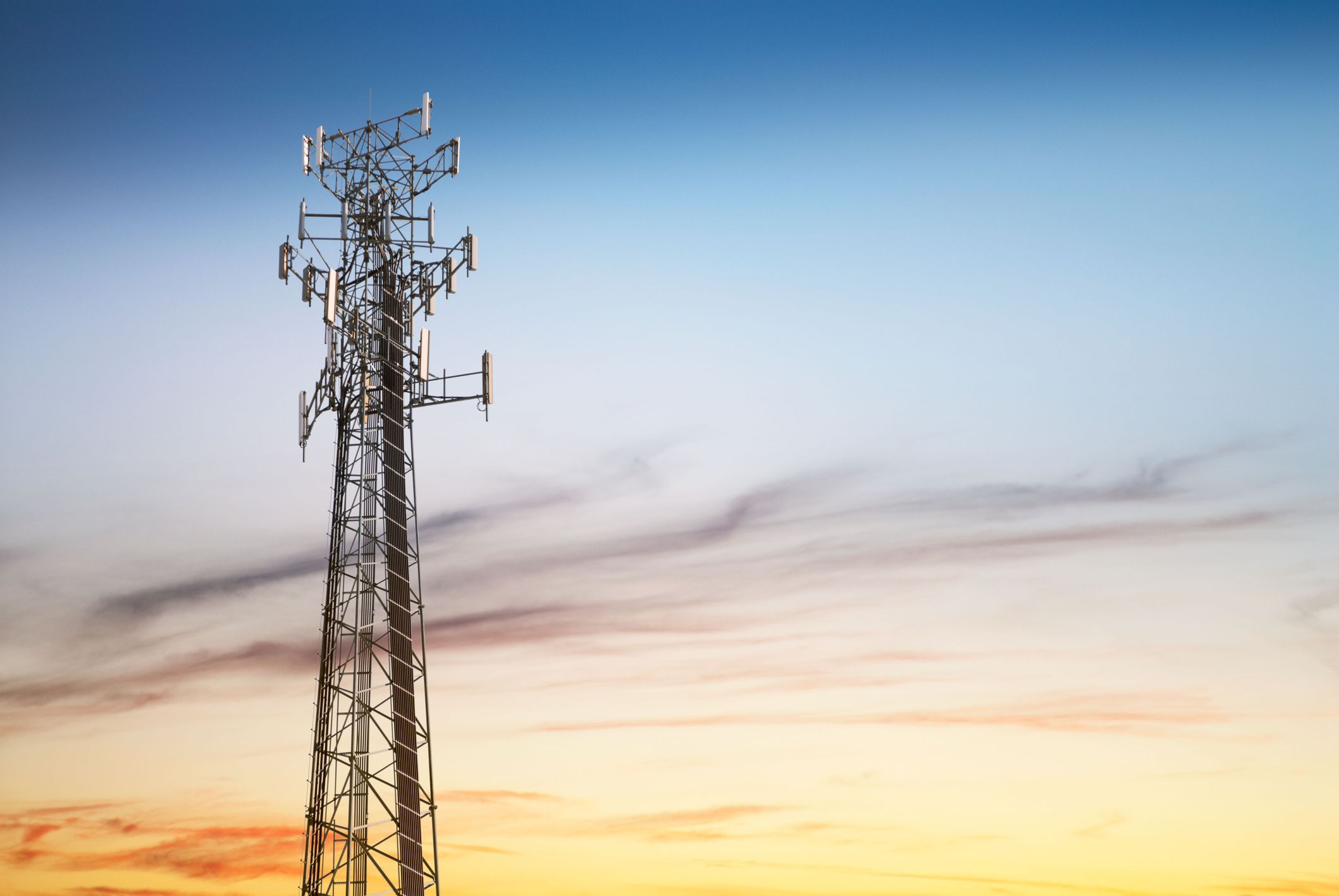

необходимые части телебашни,башен связи
январь 5, 2019
- Спецификация материалов
- Техническая спецификация для башен
- башня все части (Ноги, траверсы, стыки) должны быть изготовлены из стального проката с минимальной силой сдвига не менее 42 Кг / мм2, а минимальная сила упругости не менее 24 кг / мм2 для всех типов башенных (NR, NW, Нью-Йорк, СР, SW, SX, HIS) и должны соответствовать последним нормам и стандартам для подобных применений.
- Части должны присутствовать приемочные испытания, перечисленные в международных стандартах например. (IEC), ASTM (экземпляры) или любые другие эквивалентные стандарты
- Все орехи, болты, винты и шайбы, и т.д. должны быть изготовлены из стали марки (56) и горячий глубокий оцинкованный.
- углы стали, и листы должны быть сокращены, перфорированные механически (сдвиг, распиловка, лезвия, и т.п.)
- Использование отопления (факел) вырезать, перфорирование стали не допускается / запрещено
- Длина винтов должна быть достаточно, Минимальная две нити выше болтов после установки.
- Резьбовая длина винта должна быть ограничена таким образом, без резьбы часть должна доходить до края собранных частей затянуть вместе с помощью простых шайб.
- Все болты будут заблокированы с помощью пружинных шайб типа ПРОИЗВОДИТЕЛЯ, кроме плоских шайб, с помощью сварки и заклепок запрещено
- Башенные части (Ноги, траверсы, суставов и т.д.) должна быть горячей глубокой оцинкованный в соответствии с новейшим стандартом (ASTM) или аналогичные утверждены нормы. Горячая поверхность вес Deep Galvanize не должен быть меньше, чем 600 г/м2
- Башенные ноги должны быть оснащены заземляющим зажимом (соединение) для подключения заземления проводника, изготовленный из стали с сечением 50mm2 с системой заземления.
- Башенные части должны быть четко закодированы (нумерованный) с уникальной ссылкой из цифр и букв.
- номера запчастей (коды) должен быть напечатан (резной) перед тем гальванизации и оставаться четко читаемыми после гальванизации.
- Техническое предложение включить следующие
- Техническая спецификация для башен
|
Башни Технические характеристики |
|
|
Наименование Производитель |
|
|
Страна происхождения |
|
|
Стандартный следовать для производства стали |
|
|
сталь марки башня (СТ42) |
|
|
Минимальное сопротивление сдвига для башенных частей ≥ 42 кг / мм2 |
|
|
Сила упругости для башенных частей ≥ 24 кг / мм2 |
|
|
Нормативы последовал за гальванизации |
|
|
вес гальванизации за м2 > 600 г/м2 |
|
|
метод гальванизации: Горячая глубокая |
|
|
Нормы последовали для изготовления винтов |
|
|
Марка стали для стиральной машины, болты, винты (ST56) |
|
|
Метод гальванизации Оборудование: Горячая глубокая |
|
|
Другие претенденты технической информации |
|
