Структуры передач являются одним из наиболее заметных элементов системы передачи электроэнергии. Они поддерживают проводники, используемые для транспортировки электроэнергии от источников генерации к нагрузке клиента. Линии электропередачи нести электроэнергии на большие расстояния при высоких напряжениях, как правило, между 115 кВ и 765 кВ (115,000 вольт и 765,000 вольт).

Есть много различных конструкций для конструкций передачи. Два распространенных типов:
1. Решетчатые стальные башни (LST), которые состоят из стального каркаса отдельных конструктивных элементов, которые прикреплены болтами или сваренные вместе

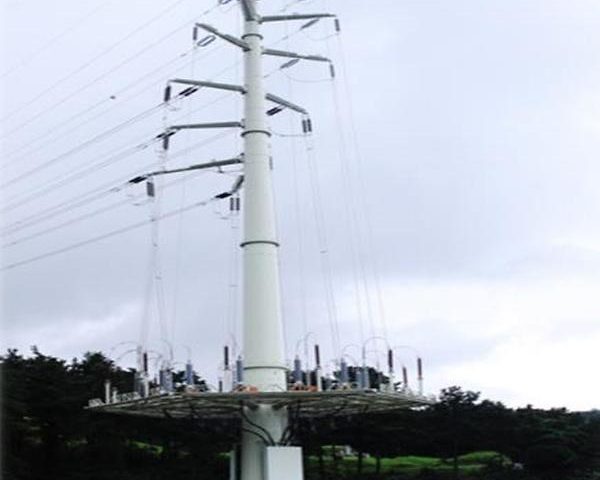

2. Трубчатые стальные опоры (TSP), , которые представляют собой полые стальные опоры, изготовленные либо в виде одной детали или в виде нескольких частей установлены вместе.

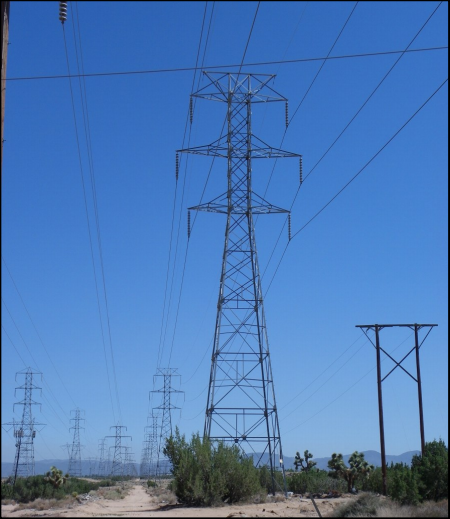

Оба LSTs и ОТ могут быть предназначены для перевозки одного или два электрических цепей, упоминается как одноконтурные и doublecircuit структур (смотри примеры выше). Дважды схемные структуры, как правило, удерживают проводники в вертикальной или сложенной конфигурации, в то время как одноконтурные структуры, как правило, удерживают горизонтально проводники. Благодаря вертикальной конфигурации проводников, двойная цепь структура выше одноконтурных структур. На нижней линии напряжения, структуры иногда несут более двух цепей. Переменный ток одноцепного (переменный ток) линии передачи состоит из трех фаз. При низких напряжениях, фаза, как правило, состоит из одного проводника. При высоких напряжениях (над 200 кВ), фаза может состоять из нескольких проводников (в комплекте) разделенный короткие распорки. линии передачи переменного тока Двойной контур имеет два набора трех фаз. Тупиковые башни используются там, где заканчивается линия передачи; где линия передачи оказывается под большим углом; на каждой стороне главного пересечения, такие как большая река, шоссе, или большая долина; или с интервалами вдоль прямых отрезков, чтобы обеспечить дополнительную поддержку. Тупиковые башни отличаются от подвески башни в том, что он построен, чтобы быть сильнее, часто имеет более широкую базу, и имеет сильные гирлянды изоляторов.

Пример 500 одной цепи LST

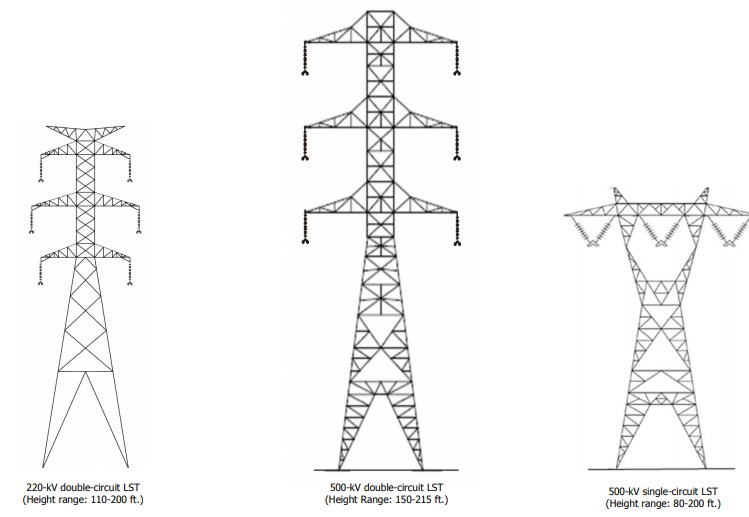

Размеры Структура варьируются в зависимости от напряжения, топография, длина пролета, и тип башни. Например, LSTs двухконтурный 500 кВ обычно находится в диапазоне от 150 до более 200 футов в высоту, и одноконтурные

500-башни кВ обычно составляет от 80 в 200 футов в высоту. Дважды схемные структуры выше одноконтурных структур, поскольку фазы расположены вертикально, а самая низкая фаза должна поддерживать минимальный дорожный просвет, а фазы расположены горизонтально на одной цепи структур. По мере увеличения напряжения, фазы должны быть разделены большим расстоянием, чтобы предотвратить любую возможность вмешательства или искрения. таким образом, более высокие башни напряжения и полюс выше и имеют более широкие горизонтальные поперечины, чем нижние структуры напряжения.
