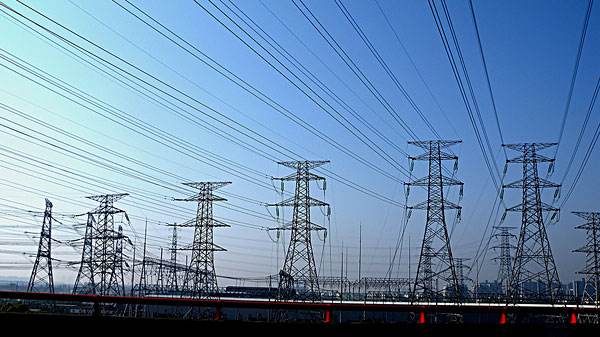

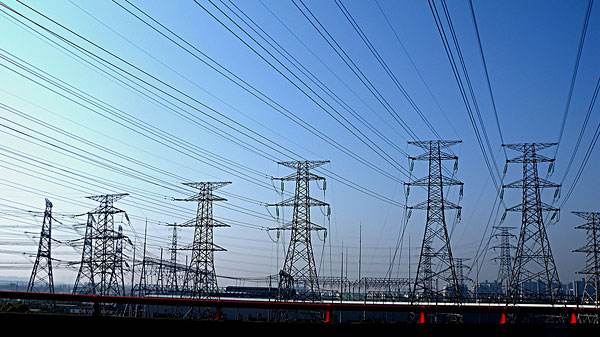

güç endüstrisinde, çelik kafes yapı genel olarak dağılım yere enerji üretim yeri elektrik iletkenleri güç iletimi için kullanılan. İletim hattı bazı fonksiyonel gereksinimleri karşılamak için yerden uygun bir yükseklikte elektrik iletkenleri ve yer telleri destek kuleleri. O iletim hattı bildirilmektedir
kulelerinde katkıda 35-45% bir iletim hattı toplam maliyetinin. Dolayısıyla kule tasarımının optimizasyonu dolayısıyla önemli ekonomi neden olabilir. Büyük sorumluluk nedenle sadece ekonomik değil hazırlamak zorundadır tasarım mühendisi dayanmaktadır, ama aynı zamanda güvenli ve güvenilir tasarım. Yapısal olarak kule rüzgar yükü olarak yükleri karşı koymak için yeterli olmalıdır, Kar yükü ve kendini ağırlığı.

İletim hattı kuleleri, genel olarak gerilim ile belirtilen, devreler ve tip sayısı. Böylece, Bu parametreler, temel parametreleri haline, Kulenin yapısal tasarımı yönlendirmek hangi.

İletim hattı kuleleri gerilim sınıflandırma taşıdığı hattının gerilimi göredir. güç iletimi için Hindistan'da kullanılan ortak gerilimleri 110 kV, 220/230 kV ve 440 kV.

kabul edilen konfigürasyonlar, genel olarak dikdörtgen ve kare türleri. Kare tip geniş tabanlı kuleler en sık kullanılan. Kule taşıyabilir devrelerin sayı ya tek, iki veya çok devre. Toprak tellerin sayısı, Bu arada sağ, vb. Ayrıca kulenin yapılandırmasını etkileyecek. iletim hattı güzergahı boyunca, İletim hattının merkez hattı boyunca profiline bağlı olarak, kuleleri böyle teğet kulesi olarak üç kategoride sınıflandırılır, açı kulesi ve çıkmaz kulesi. Daha ileri, İletim hattı kuleleri Namlu olarak şekline göre sınıflandırılır, Korse ve Gergili kuleler.

nesil ve geometrik verileri YAKLAŞIM temelli modüler olarak Namlu tipi kuleler optimizasyonu için bu çalışmada sayılır. Böyle asgari Taban yüksekliği olarak fonksiyonel gereksinimleri, ve iletken ve kule gövdesi arasında boşluk, Elektrik düzenlemeler ile yönetilir ve esas olarak iletken tarafından taşınan voltajına bağlı olan. devrelerin sayısı kuledeki çapraz kol sayısını belirler. Bu çapraz kollar sayısı parametreleri, çapraz kollar arasındaki dikey aralık, Zemin telli zirvesinin yüksekliği, Asgari yerden yükseklik, Maksimum çökme ve diğer boşluklar kulenin genel yüksekliğine karar. sahnelenmesi iletim hattı kule Maksimum sarkma koşulda asgari zemin boşluğu sağlayacak kadar yüksek olmalıdır. iletim olarak hat kuleleri gibi çapraz kollar ve toprak telli piklerin bir sayı olarak bileşenler, alt çapraz kol altındaki hazırlama Yukarıdaki kısmından daha optimizasyonu için daha faydalı.

İletim Hattı Kulesi Yapılandırma
Tipik namlu tipi ve korse tipi iletim hattı kule konfigürasyonları Şekil l'de gösterilmiştir 4.1. Bir ön konfigürasyonu seçmek bir iletim hattı kulesinin detaylı analiz ve tasarım için ön koşul olup bu işlevsel ve yapısal gereksinimlerine göre seçilmelidir etmektir. iletim hattı kule yapılandırma geometrik parametreleri Kule yüksekliği vardır, Kulenin taban genişliği, En-engel genişliği, uzunluğu ve çapraz derinliği- kol. Bir kule geometrisini yöneten parametrelerden bazıları gösterilmektedir
şekil 4.2. kule veya geleneksel uygulama yaklaşık yapısal davranış kulenin bu parametreleri sabitlenmesi için temel olarak alınır. Sag gerginlik ve boşluklar da yapılandırmayı karar vermede önemli bir rol oynamaktadır.

Kule Yapılandırma Parametreleri

enerji nakil hattı direği optimizasyonu için, o kulenin tasarımı kontrol çeşitli tasarım parametreleri bilmek önemlidir. enerji nakil hattı direği yapılandırması dikte parametrelerden bazıları aşağıda kısaca açıklanmıştır:Kule Yüksekliği: Kule yüksekliği bu tür çapraz kol sayısı parametreleri ile belirlenir, çapraz kollar arasındaki dikey aralık, Zemin telli zirvesinin yüksekliği, Asgari yerden yükseklik, Maksimum çökme ve diğer açıklıklar. Kulenin maliyet kulenin yüksekliği ile artar. bundan dolayı, tür yerden yükseklik ve elektrik topu gibi yapısal güvenlik ve işlevsel gereklilik ödün vermeden ölçüde mümkün olan kule yüksekliği en az tutmak için arzu edilir.

sarkma: nedeniyle kendi ağırlığı için iletken teller ve zemin teller sarkma. iletkenin boyutu ve türü, Rüzgar ve bölgesi ve açıklık uzunluğuna iklim koşulları iletkenin düşme ve gerilimi belirlemek. Açıklık uzunluğu ekonomik kaygılardan sabitlenir. Maksimum sarkma maksimum sıcaklık ve yine rüzgar koşullarında meydana gelir. iletken kabloların sarkma kulenin yüksekliğinin belirlenmesinde kabul edilir. En alttaki iletken ve toprak arasında asgari aralık bulunması esastır, noktada burada sarkma maksimum. Sag gerginlik iletken üzerinde kuvvettir, sırayla hangi kuleye aktarılır. Sag gerilim maksimum sıcaklık zamanında maksimum ve rüzgar maksimum olduğu zaman. Böyle iletkenler üzerindeki öz ağırlığı ve kar yüküne olarak yükler sarkma gerginlik katkıda.

kuleler arasında Boşluk, Kule konumları arasındaki zemin seviye farkı, iletkenler ve zemin tellerin mekanik özellikleri kablolarda sarkma mesafe ve sarkma gerilimi karar. iletkenler katener profile sahip ve sarkma uygulamalarının kodları verilen parabolik formüller veya prosedürün göre hesaplanır.

Minimum Yerden Yükseklik: İletim hattının tüm güzergah boyunca Güç iletkenler açık ülke çapında toprağa gerekli aralığı muhafaza etmelidir, ulusal karayolları, önemli yollar, elektrikli ve telekomünikasyon ve enerji hatları, vb. Çeşitli ulusal standartlarda belirtilen şekilde. iletken normal yayılma için en yüksek sarkma olmalıdır
Asgari Taban yüksekliği eklenen kulenin evreleme yüksekliği elde etmek, diğer bir deyişle. düşük çapraz kolun alt zemin seviyesinden dikey mesafe.

Toprak telli pik: Toprak telli tepe zemin telleri destek temin edilmiştir, hangi yıldırımdan kule kalkan ve kuleye topraklama sağlamak. Zemin telli zirvesinin yüksekliği çapraz kolu kalkanı açısı içine düşen bir şekilde seçilir. Zemin telli tepe alt genişliği üst engel genişliğine eşit kabul ve normal lm için 0.75 m olan bir.

Çapraz kol aralığı: Çapraz kollar iletim hattı güç iletkenleri desteklemek amacıyla sağlanan. kulesi tarafından taşınan devresi sayısı çapraz kol sayısını belirler. Tek devre kuleleri ve çift devre kuleleri altı çapraz kollar için genel üç çapraz kollarında gerekmektedir. çapraz kollar arasındaki dikey aralık devre hattı ve diğer elektrik gereksinimleri arasındaki minimum boşluk yerine getirmelidir. iletkenler ve kule çelik arasındaki minimum yatay boşluk salıncak koşullarına dayanmaktadır, ve enine kiriş uzunluğunu belirler.
Çapraz kolun derinliği kolunun ucundaki açı aralığında olduğu Genel olarak bu varsayılmaktadır 15 için 20 degrees.Base Genişliği: Kulenin taban genişliği deneysel olarak saptanır.
Örneğin, toplam yüksekliğine taban genişliğine oranı teğet kuleler onda biri ile ilgili büyük bir açı kulesi beşte biri değişebilir. Ayrıca, ekonomik taban genişliğinin ön tespiti için formüller vardır. genişlikleri temel tasarımı ve arazi availability.Top Sepet Genişlik gibi diğer kısıtlamaları karşılamak için değiştirilebilir: En engel genişliği kulenin genişliği olan
alt çapraz kol düzeyinde. En iyi engel genişliği de deneysel olarak belirlenir ve genellikle taban genişliğinin yaklaşık üçte biri olan. En iyi engel genişliği belirlenmesinde iletkenler ve bacak eğimi arasındaki yatay aralığı gibi diğer parametreler de dikkate alınabilir.
